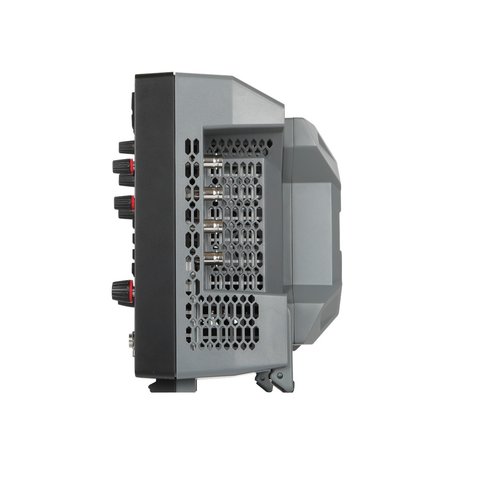

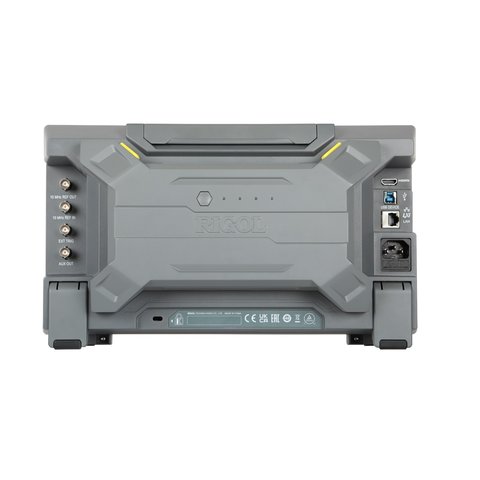

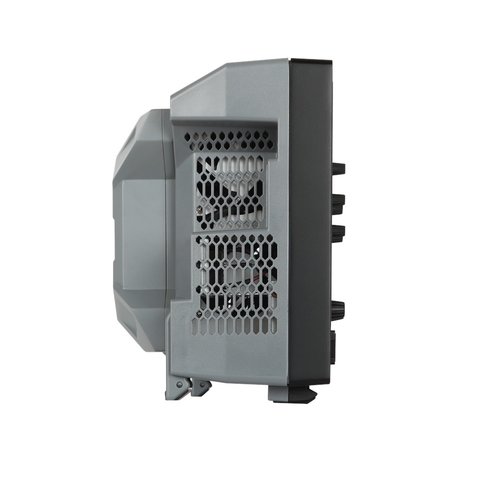

Цифровий осцилограф RIGOL DHO4204
Все про товар
Осцилограф RIGOL HDO4204, представник серії HDO4000, розроблений для задоволення потреб основного сегменту ринку осцилографів. Цей високороздільний 4-канальний осцилограф оснащений 10,1-дюймовим сенсорним дисплеєм із роздільною здатністю 1280×800 пікселів та інтуїтивно зрозумілим інтерактивним інтерфейсом користувача. Осцилограф має смугу пропускання 200 МГц, частоту дискретизації в реальному часі до 4 Гвиб/с та швидкість захоплення осцилограм до 1500000 осц/с в режимі UltraAcquire. 4 аналогових канали і додатковий зовнішній вхід забезпечують безліч можливостей для аналізу сигналів, а вертикальна розгортка в 12 біт підвищує точність і якість записаних осцилограм. Глибина пам'яті осцилографа може бути розширена до 500 МБ для забезпечення широких можливостей для зберігання даних. RIGOL HDO4204 має наднизький рівень шуму, а саме 18 мк(скз) при мінімальних налаштуваннях, що дозволяє проводити точні вимірювання навіть в умовах низької амплітуди. Крім цього, в нього вбудовані декодери поширених протоколів I²C, SPI, RS232/UART та CAN, що спрощує аналіз комунікаційних сигналів та полегшує налагодження протоколів.
RIGOL HDO4204 — це універсальний та високопродуктивний інструмент. Його широкий набір функцій, включаючи потужний чіпсет Centaurus, високу швидкість захоплення осцилограм, велику глибину пам'яті, низький рівень шуму, інтуїтивний сенсорний дисплей, роблять його ідеальним варіантом для точних вимірювань, аналізу дизайну та завдань налагодження в різних галузях застосування, забезпечуючи високоякісні результати тестування.
Особливості
- Новий чіпсет Centaurus, розроблений компанією RIGOL;
- 3 режими запуску: автоматичний, звичайний, одинарний;
- 4 аналогових канали та 1 зовнішній канал;
- 12-бітна вертикальна розгортка;
- Смуга пропускання аналогових каналів: 200 МГц;
- Реальна швидкість вибірки: до 4 Гвиб/с;
- Наднизький рівень шуму на рівні 18 мкВ(скз) при мінімальних налаштуваннях;
- Глибина пам'яті: до 500 МБ (опційно);
- Мінімальна вертикальна чутливість 100 мкВ/под дозволяє фіксувати невеликі сигнали в мікровольтному діапазоні;
- Частота захоплення сигналу: до 1,5 млн осц/с у режимі UltraAcquire;
- Зручні кнопки точного налаштування для легкої взаємодії;
- Стандартні ручки керування за допомогою фотоелектричного енкодера, що продовжують термін служби приладу;
- Стандартні інтерфейси USB, Host, LAN и HDMI;
- Опціональний акумулятор у портативному корпусі для гнучкості роботи у польових умовах;
- Онлайнові оновлення версій;
- Широкий перелік сумісних аксесуарів.
Відео
Технічні характеристики
| Функціональні характеристики | ||
|---|---|---|
| Смуга пропускання аналогових каналів (50 Ом / 1 МОм, -3 дБ) | 200 МГц (можливе розширення) | |
| Канали | 4 аналогових входи, 1 зовнішній вхід | |
| Розрахунковий час наростання (при 50 Ом, від 10% до 90%) | ≤ 1,75 нс | |
| Режим вибірки | Вибірка у реальному часі | |
| Частота дискретизації аналогових каналів | 4 Гвиб/с (1 канал) | |
| 2 Гвиб/с (2 канали) | ||
| 1 Гвиб/с (4 канали) | ||
| Глибина пам'яті (стандарт.) | 250 МБ (1 канал) | |
| 125 МБ (2 канали) | ||
| 62,5 МБ (4 канали) | ||
| Глибина пам'яті (макс., опційно) | 500 МБ (1 канал) | |
| 250 МБ (2 канали) | ||
| 125 МБ (4 канали) | ||
| Частота захоплення сигналу | Режим Vector: 50 тис. осц/с | |
| Режим UltraAcquire: 1,5 млн осц/с | ||
| Вертикальна розгортка | 12 біт | |
| Апаратний запис та відтворення сигналів у реальному часі | макс. 500000 кадрів | |
| Піковий детектор | 500 пс | |
| Аналогові канали вертикальної системи | ||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземлення (GND) | |
| Вхідний імпеданс | 1 МОм ± 1%, 50 Ом ± 1% | |
| Вхідна ємність | 19 пФ ± 3 пФ | |
| Макс. вхідна напруга | 50 Ом | 5 В(скз) |
| 1 МОм | 300 В(скз), 400 В(пік) (DC + В(пік)) | |
| Діапазон чутливості вхідного сигналу | 50 Ом | 100 мкВ/под - 1 В/под |
| 1 МОм | 100 мкВ/под - 10 В/под | |
| Динамічний діапазон | ±4 под (12 біт) | |
| Обмеження смуги пропускання (стандарт.) | 20 МГц, 250 МГц, повна; обирається для кожного каналу | |
| Стійкість до електростатичного розряду | ±8 кВ (для входу BNC) | |
| Аналогові канали горизонтальної системи | ||
| Діапазон часової розгортки | 500 пс/под - 1 кс/под | |
| Розгортка за часом | 100 пс | |
| Затримка між аналоговими каналами (стандарт.) | ≤500 пс | |
| Система запуску | ||
| Режими запуску | автоматичний, нормальний, одинарний | |
| Джерела сигналу запуску | Аналогові канали (1~4), зовнішній вхід, мережа живлення AC | |
| Смуга пропускання системи запуску | Внутр. джерело запуску | Смуга пропускання аналогових входів |
| Зовн. джерело запуску | 200 МГц | |
| Чутливість системи запуску | Внутр. джерело запуску | 0,50 под, ≥50 мВ/под |
| 0,7 под (з увімкнутим шумозаглушенням) | ||
| Зовн. джерело запуску | 200 мВ(пік-пік), DC - 100 МГц | |
| 500 мВ(пік-пік), 100 - 200 МГц | ||
| Імпеданс зовнішнього входу запуску | 1 МОм±1%, роз'єм BNC | |
| Тип запуску | Запуск за фронтом, імпульсом, нахилом, відео, шаблоном, тривалістю, тайм-аутом, рантом, вікном, затримкою, налаштуванням/утриманням, N-м фронтом, I²C, SPI, RS232/UART, CAN | |
| Фізичні характеристики | ||
| Автомасштабування | Мін. напруга 10 мВ(пік-пік), мін. коефіцієнт заповнення 1%, мін. частота 35 Гц | |
| Цифровий вольтметр | DC, AC+DC(скз), AC(скз) | |
| Дисплей | 10,1-дюймовий ємнісний мультисенсорний дисплей з роздільною здатністю 1280×800 | |
| Процесор | Багатоядерний процесор Cortex-A72, 1,8 ГГц, Hexa-Core | |
| Системна пам'ять | 4 Гб оперативної пам'яті | |
| Операційна система | Android | |
| Напруга живлення | 100–240 В змінного струму, 50–60 Гц | |
| Робоча температура | від 0 до +50°С | |
| Габарити | 358 × 215 × 122 мм | |
| Вага | 3,8 кг (нетто) / 5,4 кг (брутто) | |
Інструкція користувача
Завантажити інструкцію користувача серії осцилографів HDO4000 (англ.).
Комплектація
- Цифровий осцилограф DHO4204 — 1 шт.
- Мережевий шнур — 1 шт.
- USB-кабель — 1 шт.
- Пасивний осцилографічний пробник PVP2350 — 4 шт.
- Інструкція користувача — 1 шт.
