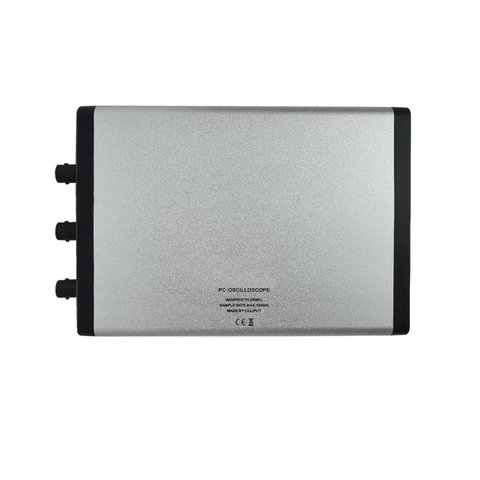

Цифровий осцилограф OWON VDS1022

Код: 875041
Цифровий осцилограф OWON VDS1022
Все про товар
Відео
Гарантія
Ціна скоро буде

Все про товар

0.26 кг Гарантія: 12 місяців
Двоканальний цифровий осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 100 Мвиб/с та глибиною пам'яті 5 кБ.
Ціна скоро буде
Ціна скоро буде

OWON VDS1022 – двоканальний цифровий USB-осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 100 Мвиб/с та глибиною пам'яті 5 кБ. Компактний та недорогий прилад має відмінні технічні характеристики віртуального осцилографа, що уможливлює його використання як у домашніх, так і в промислових умовах. Також він може використовуватися з освітньою метою.

Особливості

  • Смуга пропускання: 25 МГц.
  • Кількість каналів: 2 канали та зовнішній вхід синхронізації.
  • Частота дискретизації: 100 МВиб/с (Real time).
  • Глибина пам'яті: 5 кБ для кожного каналу.
  • Інтерфейс: USB.

Технічні характеристики

Смуга пропускання 25 МГц
Час наростання ≤14 нс
Кількість каналів 2 + 1 канали
Частота дискретизації 100 МВиб/с
Глибина пам'яті 5 кБ
Вертикальна роздільна здатність 8 біт
Швидкість розгортки від 5 нс до 100 с/под
Діапазон вертикальної чутливості від 5 мВ/под до 5 В/под
Режими входу DC, AC, GND
Вхідний опір 1 МОм ± 2%, 10 пФ ± 5 пФ
Ізоляція каналів 50 Гц: 100 : 1, 10 МГц : 40 : 1
Максимальна вхідна напруга 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK)
Коефіцієнт розподілу 1X, 10X, 100X, 1000X
Умови синхронізації Edge, Pulse, Video, Slope, Alternate
Режими дискретизації пряма дискретизація, еквівалентна, усереднення
Курсорні вимірювання амплітудні, часові, △V, △T
Автоматичні вимірювання Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
Математичні функції додавання, віднімання, множення, ділення, ШПФ
Фігури Ліссажу є, ±3º
Інтерфейс USB 2.0
Живлення 2,5 Вт, 5 В
Розміри 170 × 120 × 18 мм
Вага 0,26 кг

Інструкція користувача

PDF Завантажити інструкцію користувача для OWON VDS1022 (англ.).

Комплектація

  • Цифровий осцилограф OWON VDS1022 — 1 шт.
  • Вимірювальні щупи — 2 шт.
  • USB-кабель — 1 шт.
  • Програмне забезпечення, CD-диск — 1 шт.
  • Інструкція користувача — 1 шт.
  • Гарантійний талон — 1 шт.
  • М'яка сумка (опційно) — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Кількість каналів цифрові осцилографи:

  • Двоканальний

Смуга пропускання цифрові осцилографи:

  • 25 МГц

Тип цифрові осцилографи:

  • USB

Частота дискретизації цифрові осцилографи:

  • 100 МВиб/с

Об'єм пам'яті цифрові осцилографи:

  • 5 кБ
