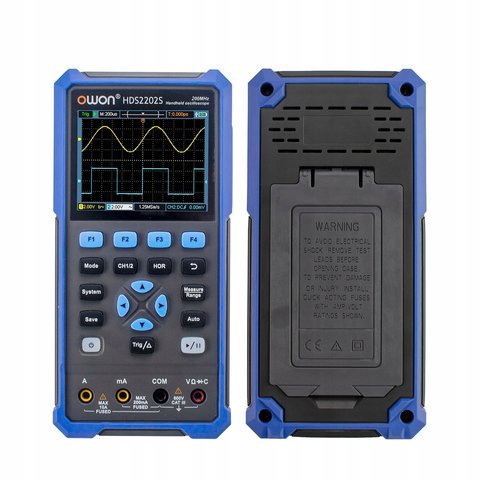

Цифровий осцилограф OWON HDS2202S

Код: 914790
Цифровий осцилограф OWON HDS2202S
Все про товар
Відео
Гарантія
Ціна скоро буде

Все про товар

1.2 кг Гарантія: 12 місяців
Портативний 2-канальний осцилограф з вбудованим мультиметром і генератором, смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/с, пам'яттю 4 кБ і 3,5" РК-дисплеєм
Ціна скоро буде
Ціна скоро буде

OWON HDS2202S – це портативний двоканальний осцилограф з вбудованим мультиметром і одноканальним генератором сигналів з максимальною частотою 25 МГц. Смуга пропускання осцилографа 200 МГц, частота дискретизації 1 Гвиб/с, об'єм пам'яті 4 кБ і 3,5" РК-дисплей. Мультиметр на 20000 відліків дозволяє вимірювати напругу, струм, опір, ємність, провідність, а також тестувати діоди. Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю, осцилограф можна використовувати навіть за умов яскравого сонячного світла.

Особливості

  • Прилад 3 в 1: осцилограф + мультиметр + генератор сигналів
  • Смуга пропускання: 200 МГц, частота дискретизації: 1 Гвиб/с
  • Вбудований генератор сигналів створює синусоїдальні (до 25 МГц), квадратні (до 5 МГц), пилкоподібні (до 1 МГц), імпульсні (до 5 МГц) і довільні (до 5 МГц) форми сигналів із частотою дискретизації 125 Мвиб/с
  • Функції мультиметра: напруга, струм, опір, ємність, тест діодів і провідність
  • 3,5-дюймовий кольоровий висококонтрастний РК-дисплей з високою роздільною здатністю, придатний для використання на відкритому повітрі
  • Акумуляторна батарея з потужністю споживання ≤3 Вт забезпечує до 6 годин безперервної роботи
  • Інтерфейс USB Type-C, підтримка команд SCPI, можливість живлення від зовнішнього акумулятора
  • Функція самокалібрування

Технічні характеристики

Осцилограф
Канали 2
Смуга пропускання 200 МГц
Частота дискретизації 1 Гвиб/с
Режими вибірки пряма вибірка, пікові вимірювання
Обсяг пам'яті 4 кБ
Запис осцилограм 10 000 осцилограм/с
Режими входу DC, AC, GND
Вхідний імпеданс 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ
Коефіцієнт ділення 1X, 10X, 100X, 1000X, 10000X
Макс. вхідна напруга 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт ділення 10:1)
Межа смуги пропускання 20 МГц
Горизонтальна шкала 2 нс/под-1000 с/под, крок 1-2-5
Вертикальна чутливість 10 мВ/под-10 В/под
Вертикальна роздільна здатність 8 біт
Тип запуску Edge
Режими запуску Авто, нормальний, одиничний
Автоматичні вимірювання Частота, період, амплітуда, макс, мін, середнє, пік-пік
Курсорні вимірювання ΔV, ΔT, ΔT&ΔV між курсорами
Мультиметр
Роздільність 20000 відліків
Функції вимірювання напруга, струм, опір, ємність, тестування діодів, перевірка цілісності кола
Вхідний опір 10 МОм
Максимальна вхідна напруга AC 750 В, DC 1000 В
Максимальний вхідний струм DC: 10 А; AC: 10 А
Тестування діодів 0-2 В
Генератор сигналів
Вихідна частота Синус: 0,1 Гц - 25 МГц
Квадрат: 0,1 Гц - 5 МГц
Пилкоподібні: 0,1 Гц - 1 МГц
Імпульс: 0,1 Гц - 5 МГц
Довільні: 0,1 Гц - 5 МГц
Частота дискретизації 125 Мвиб/с
Кількість каналів 1
Діапазон амплітуд (високий опір) 20 мВпп - 5 Впп
Пам'ять 8K
Вертикальна роздільна здатність 14 біт
Вихідний опір 50 Ом
Загальні характеристики
Дисплей 3,5-дюймовий РК, 320 × 240 пікселів
Інтерфейс USB Type-C
Габарити 198 мм × 96 мм × 38 мм
Вага 600 г

Відео

Youtube video

Посібник користувача

PDF  Завантажити посібник користувача для OWON HDS2202S (англ.).

Комплектація

  • Цифровий осцилограф OWON HDS2202S — 1 шт.
  • Вимірювальні щупи для осцилографа — 1 компл.
  • Вимірювальні щупи для мультиметра — 1 компл.
  • Регулювальна викрутка — 1 шт.
  • Затискач BNC-"крокодил" — 2 шт.
  • Кабель USB — 1 шт.
  • Сумка для зберігання і перенесення — 1 шт.
  • Посібник користувача — 1 шт.

Смуга пропускання цифрові осцилографи:

  • 200 МГц

Тип цифрові осцилографи:

  • Портативний
  • Мультиметр
  • З вбудованим генератором

Частота дискретизації цифрові осцилографи:

  • 1 Гвиб/с

Діагональ екрану цифрові осцилографи:

  • 3,5" TFT дисплей
