Цифровий осцилограф FNIRSI 2C53T
Все про товар
FNIRSI 2C53T – це портативний багатофункціональний двоканальний цифровий осцилограф "три в одному", створений для фахівців у сфері обслуговування та наукових досліджень. Пристрій поєднує функції осцилографа, мультиметра та генератора сигналів.
Осцилограф використовує апаратну архітектуру ПКВМ + мікроконтролер + АЦП, забезпечуючи частоту дискретизації 250 Мвиб/с, аналогову смугу пропускання 50 МГц і вбудований модуль захисту від високої напруги, що підтримує вимірювання пікової напруги до ±400 В. Підтримує збереження і перегляд скриншотів осцилограм для подальшого аналізу.
Мультиметр з 4,5-розрядним дисплеєм на 20000 відліків та істинним середньоквадратичним значенням (True RMS), підтримує вимірювання змінної/постійної напруги та струму, а також ємності, опору, тестування діодів та перевірки провідності кола. Це ідеальний багатофункціональний інструмент для професіоналів, виробництв, навчальних закладів, ентузіастів і для домашнього використання.
Вбудований генератор сигналів з функцією DDS може генерувати 13 типів сигналів з максимальною частотою 50 кГц і кроком 1 Гц. Вихідна частота, амплітуда і робочий цикл регулюються.
Прилад оснащений 2,8-дюймовим РК-дисплеєм з роздільною здатністю 320×240 і вбудованим літій-іонним акумулятором ємністю 3000 мАг, що забезпечує до 6 годин роботи. Компактні габарити роблять його зручним і портативним, поєднуючи потужні функції та практичність.
Особливості
- 2C53T – вдосконалена версія 2C23T з розширеним діапазоном вимірювань, математичними операціями, курсорними вимірюваннями, режимами утримання і XY
- Двоканальний осцилограф зі смугою пропускання 50 МГц, частотою дискретизації 250 Мвиб/с, глибиною пам'яті 1 Кб, функцією автоматичного вимірювання, максимальною вимірюваною напругою 400 В, вертикальною чутливістю 10 мВ/под - 10 В/под, підтримкою зберігання й експорту зображень осцилограм
- Мультиметр із 4,5-розрядним дисплеєм на 20000 відліків, вимірює змінну напругу (0-750 В), постійну напругу (0-999,9 В), постійний/змінний струм (0-9,999 А), опір (0-19,99 МОм), ємність (0-99,99 мФ); із функціями тестування діодів і перевірки провідності кола
- Генератор сигналів з максимальною вихідною частотою сигналу 50 кГц (крок 1 Гц), генерує 13 форм сигналів
- Функції збереження даних: збереження одним клацанням, функція створення скриншотів; можливість завантажити збережене зображення, під'єднавши прилад до ПК через Type-C, а також легко порівнювати осцилограми завдяки зображенню еталонного і виміряного сигналу на одному екрані
- Чудовий дизайн: осцилограф використовує апаратну архітектуру ПКВМ + мікроконтролер + АЦП, оснащений вбудованим модулем захисту від високої напруги, 2,8-дюймовим РК-дисплеєм і літій-іонним акумулятором ємністю 3000 мАг (до 6 годин роботи в режимі очікування), інтерфейс Type-C підтримує зарядку 5 В/1 А
Технічні характеристики
| Осцилограф | |||
|---|---|---|---|
| Канали | 2 | ||
| Аналогова смуга пропускання | 50 МГц | ||
| Частота дискретизації | 250 Мвиб/с | ||
| Метод з'єднання | AC/DC | ||
| Режим тригера | Автоматичний / Нормальний / Одинарний | ||
| Тип тригера | Висхідний/спадний фронт | ||
| Вертикальна чутливість | 10 мВ/под - 10 В/под (X1) | ||
| Діапазон часової розгортки | 10 нс - 20 с | ||
| Макс. вимірювана напруга | ±400 В | ||
| Опір входу | 1 МОм | ||
| Глибина пам'яті | 1 Кб | ||
| Режим зображення | Y-T/Rolling/X-Y | ||
| Режим утримання | вимк., 500 мс, 1 с, ∞ | ||
| Математичні функції | 8 основних операцій + ШПФ | ||
| Збереження скриншота форми сигналу | підтримується | ||
| Експорт зображення сигналу | підтримується | ||
| Курсорні вимірювання | підтримуються | ||
| Безступеневе післясвітіння | підтримується | ||
| Мультиметр | |||
| Макс. роздільна здатність | 19999 відліків | ||
| Режим тестування | Параметр | Діапазон | Точність |
| Постійна напруга | 1,9999 В / 19,999 В / 199,99 В / 1000 В | ±(0,5%+3) | |
| Змінна напруга | 1,9999 В / 19,999 В / 199,99 В / 750,0 В | ±(1%+3) | |
| Постійний струм | 19,999 мА/199,99 мА/1,9999 А/9,999 А | ±(1,2%+3) | |
| Змінний струм | 19,999 мА/199,99 мА/1,9999 А/9,999 А | ±(1,5%+3) | |
| Опір | 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм | ±(0,5%+3) | |
| 1,9999 кОм / 199,99 Ом | ±(2,0%+3) | ||
| Ємність | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ | ±(2,0%+5) | |
| 9,999 мФ / 99,99 мФ | ±(5,0%+20) | ||
| Температура | (-55~1300℃) / (-67~2372℉) | ±(2,5%+5) | |
| Тестування діодів | ✓ | ||
| Перевірка провідності кола | ✓ | ||
| Генератор сигналів | |||
| Канали | 1 | ||
| Частота | 0-50 кГц | ||
| Амплітуда | 0-3 В | ||
| Прогальність | 0-100% | ||
| Форма вихідного сигналу | синусоїдальна, прямокутна, пилкоподібна, напівхвиля, повна, позитивна ступенева, зворотна ступенева, експоненціальне зростання, експоненціальне падіння, постійний струм, багатоканальний аудіосигнал, імпульс занурення, хвиля Лоренца | ||
| Загальні характеристики | |||
| Дисплей | 2,8-дюймовий кольоровий HD-екран | ||
| Роздільна здатність | 320 × 240 | ||
| Акумулятор | Літій-іонний, 3000 мАг | ||
| Заряджання | USB Type-C (5 В/1 А) | ||
| Тривалість роботи в режимі очікування | 6 год (теоретичний максимум у лабораторних умовах) | ||
| Мови інтерфейсу | китайська та англійська | ||
| Габарити | 167 мм × 89 мм × 35 мм | ||
| Вага | 300 г | ||

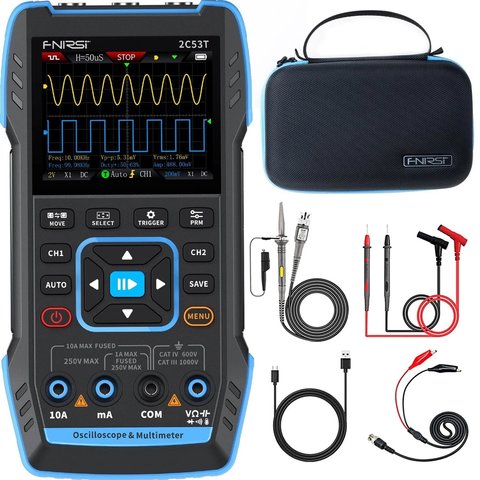

Комплектація
- Цифровий осцилограф FNIRSI 2C53T — 1 шт.
- Щуп 100 МГц BNC (1:1 / 1:10) — 1 шт.
- Щупи мультиметра – 1 компл.
- Щуп BNC-"крокодил" — 1 шт.
- Кейс — 1 шт.
- USB-кабель — 1 шт.
- Посібник користувача — 1 шт.
Діагональ екрану цифрові осцилографи:
- 2,8" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 50 МГц
Тип цифрові осцилографи:
- Портативний
- З вбудованим генератором
Частота дискретизації цифрові осцилографи:
- 250 МВиб/с
Об'єм пам'яті цифрові осцилографи:
- 10 МБ
