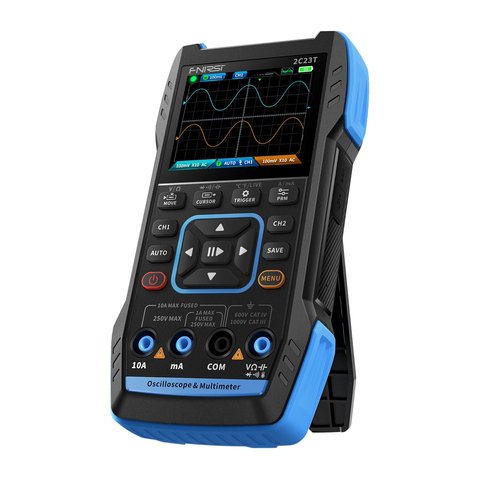

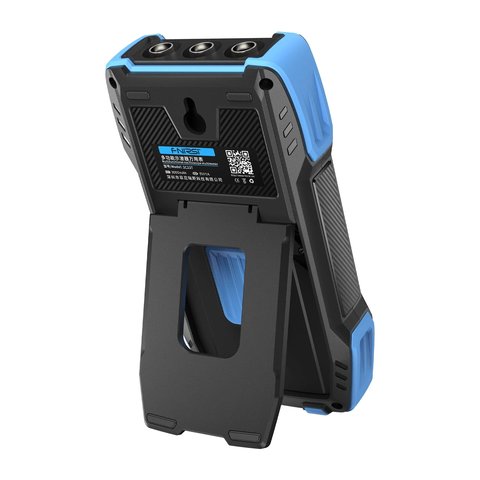

Цифровий осцилограф FNIRSI 2C23T
Все про товар
- Львів
FNIRSI 2C23T – це портативний цифровий двоканальний осцилограф з шириною смуги пропускання 10 МГц, частотою дискретизації 50 Мвиб/с та глибиною пам'яті 32 кБ, призначений для виконання робіт з обслуговування та проєктування. FNIRSI 2C23T підтримує автоматичні вимірювання та вимірювання пікової напруги до ±400 В і має вертикальну розгортку 200 мВ/поділ - 10 В/поділ.
FNIRSI 2C23T оснащений вбудованим 4-розрядним мультиметром True RMS з діапазоном до 10,000 відліків і генератором функціональних сигналів з максимальною вихідною частотою до 2 МГц для всіх типів сигналу та кроком 1 Гц, який підтримує 7 типів сигналу: синусоїдальна, прямокутна, трикутна, повна хвиля, півхвиля, шум, постійний струм.
Особливості
- 3-в-1 пристрій: осцилограф, мультиметр і генератор сигналів
- Функції вимірювання мультиметра: змінна/постійна напруга, струм, опір, ємність, температура, тестування діодів та провідності кола
- Функція збереження/експорту форми сигналу одним кліком з можливістю завантаження збережених зображень шляхом підключення до ПК через Type-C
- Вбудований перезаряджуваний літій-іонний акумулятор ємністю 3000 мАгод з часом роботи в режимі очікування до 6 год для широкого спектра застосувань та умов експлуатації
- Вбудований модуль захисту від високої напруги
- Висока портативність і міцна конструкція з апаратною архітектурою FPGA + MCU + ADC
Технічні характеристики
| Осцилограф | |||
|---|---|---|---|
| Канали | 2 | ||
| Аналогова смуга пропускання | 10 МГц | ||
| Частота дискретизації | 50 Мвиб/с | ||
| Тип сигналу | AC/DC | ||
| Режим тригера | Автоматичний / Нормальний / Одинарний | ||
| Тип тригера | Висхідний/спадний фронт | ||
| Вертикальна розгортка | 20 мВ/под - 10 В/под (X1) | ||
| Діапазон часової розгортки | 50 нс - 10 с | ||
| Макс. вимірювана напруга | ±400 В | ||
| Вхідний опір | 1 МОм | ||
| Глибина пам'яті | 32 кБ | ||
| Мультиметр | |||
| Макс. роздільна здатність | 10000 відліків | ||
| Режим тестування | Параметр | Діапазон | Точність |
| Постійна напруга | 9,999 / 99,99 / 999,9 В | ±(0,5%+3) | |
| Змінна напруга | 9,999 / 99,99 / 750,0 В | ±(1%+3) | |
| Постійний струм | 9999 мкА / 99,99 мА / 999,9 мА / 9,999 А | ±(1,2%+3) | |
| Змінний струм | 9999 мкА / 99,99 мА / 999,9 мА / 9,999 А | ±(1,5%+3) | |
| Опір | 9,999 МОм / 999,9 кОм / 99,99 кОм / 9,999 кОм / 999,9 Ом | ±(0,5%+3) | |
| 99,99 МОм | ±(1,5%+3) | ||
| Ємність | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ | ±(2,0%+5) | |
| 9,99 мФ / 99,99 мФ | ±(5,0%+20) | ||
| Температура | -55 - 1300°C | ±(2,5%+5) | |
| Тестування діодів | ✓ | ||
| Перевірка провідності кола | ✓ | ||
| Виявлення напруги | ✓ | ||
| Генератор сигналів | |||
| Канали | 1 | ||
| Частота | 1 Гц - 2 МГц | ||
| Амплітуда | 0,1 - 3,3 В | ||
| Прогальність | 0-100% | ||
| Форма вихідного сигналу | Синусоїдальна, прямокутна, трикутна, повна хвиля, півхвиля, шум, постійний струм | ||
| Загальні характеристики | |||
| Дисплей | 2.8-дюймовий кольоровий HD-екран | ||
| Роздільна здатність | 320 × 240 | ||
| Акумулятор | Літій-іонний, 3000 мАгод | ||
| Зарядка | USB Type-C (5 В/1 А) | ||
| Розміри | 167 × 89 × 35 мм | ||
| Вага | 300 г | ||
Інструкція користувача
Завантажити інструкцію користувача FNIRSI 2C23T (кількома мовами)
Комплектація
- Осцилограф FNIRSI 2C23T — 1 шт.
Діагональ екрану цифрові осцилографи:
- 2,8" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Об'єм пам'яті цифрові осцилографи:
- 32 кБ
Смуга пропускання цифрові осцилографи:
- 50 МГц
Тип цифрові осцилографи:
- Портативний
- Мультиметр
- З вбудованим генератором
Частота дискретизації цифрові осцилографи:
- 50 МВыб/с
