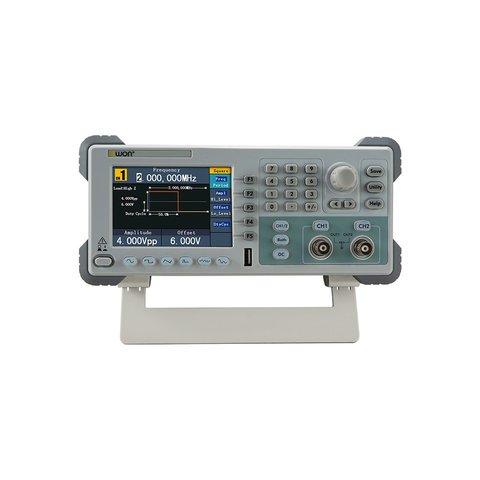

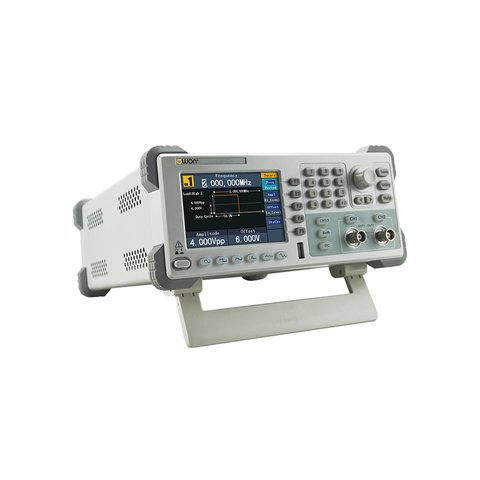

Генератор сигналів OWON AG1022F
Код: 875043
Генератор сигналів OWON AG1022F
Все про товар
Гарантія
18640.50 ₴
Все про товар
3 кг
Наявність на складі:
Гарантія: 12 місяців - Львів
Двоканальний генератор сигналів, з синусоїдальною частотою до 25 МГц, частотою дискретизації 125 Мвиб/с та глибиною пам'яті 8 тис. точок.
18640.50 ₴
Гуртом дешевше
Увага! Відправлення товару протягом 5 робочих днів.
Подібні товари
ID
Товар
Роздрібна ціна
(₴)
(₴)
Ваша ціна
(₴)
(₴)
Наявність на складі
OWON AG1022F – цифровий двоканальний генератор довільних форм сигналів з функціями частотоміра. Прилад має 50 попередньо встановлених форм сигналів. Крім цього, користувач має можливість створити власні форми сигналів за допомогою програмного забезпечення Ultrawave. Амплітуда вихідного сигналу - 10 В (опір 50 Ом) і 20 В (для високого імпедансу). Універсальний генератор сигналів OWON AG1022F простий у використанні: має інтуїтивний користувацький інтерфейс та зручну панель керування з візуальними підказками.
Особливості
- Смуга пропускання: 2 канали × 25 МГц.
- Вбудований частотомір: до 200 МГц.
- Технологію прямого цифрового синтезу DDS.
- Частота дискретизації : 125 МВ/с.
- Роздільна здатність по вертикалі: 14 біт або 1 мВ.
- Модуляція: AM, FM, PM, FSK, PWM.
- Логарифмічна і лінійна розгортка, генерація імпульсів.
- Передбачені 5 стандартних сигналів для швидкого доступу (синус, прямокутник, трикутник, імпульс і шум).
- 48 довільних сигналів (тригонометричні, математичні та інші).
- Обсяг пам'яті: 8 тис. точок.
- Великий дисплей 4" (480 × 320 pixels) TFT LCD.
- Інтерфейс: USB, підтримка команд SCPI.
Технічні характеристики
| Попередньо встановлені форми сигналів | |
| Стандартні форми сигналів | синус, прямокутник, трикутник, імпульс і шум |
| Додаткові форми сигналів | 45 форм: тригонометричні, зростання та спадання експоненти, Sin (x) / x, сходинки, і інші форми |
| Частота | |
| Синус | від 1 мкГц до 25 МГц |
| Меандр | від 1 мкГц до 5 МГц |
| Імпульс | від 1 мкГц до 5 МГц |
| Трикутник | від 1 мкГц до 1 МГц |
| Шум | 25 МГц (-3дБ) |
| Сигнал довільної форми | від 1 мкГц до 10 МГц |
| Амплітуда | |
| Амплітуда | 10 В (опір 50 Ом), 20 В (для високого імпедансу) |
| Зміщення | 5 В (опір 50 Ом), 10 В (для високого імпедансу) |
| Роздільна здатність зміщення | 1мВ |
| Імпеданс | 50 Ом / високоомний опір |
| Сигнали довільної форми | |
| Кількість точок на сигнал | від 2 точок до 8 тис. точок |
| Частота дискретизації | 125 МВ/с |
| Вертикальна роздільна здатність | 14 біт, 1мВ |
| Незалежна пам'ять | 26 форм сигналів |
| Модуляція | |
| Типи модуляції | AM, FM, PM, FSK, PWM, свіпування та імпульс |
| Частоти модуляції | от 2 мГц до 20 кГц (FSK 2мГц до 100 кГц) |
| Частота | |
| Вимірювання | частота, період, тривалість позитивного імпульсу, тривалість негативного імпульсу, коефіцієнт заповнення |
| Частотний діапазон | від 100 мГц до 200 МГц |
| Розрядність лічильника | 6 розрядів |
| Вхід/вихід | |
| Дисплей | 4" TFT, кольоровий, 480 × 320 |

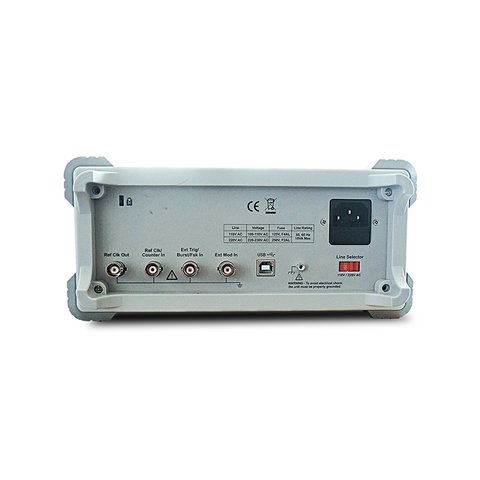

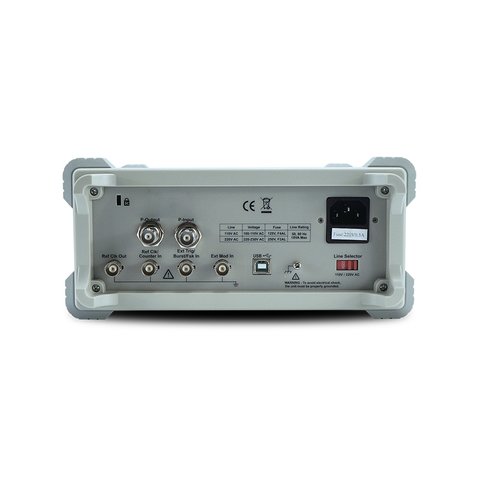

| Додаткові інтерфейси | вхід частотоміра, зовнішня модуляція вхід/вихід, зовнішній запуск вхід/вихід, опорний генератор вхід/вихід |
| Інтерфейси | USB device, USB host |
| Загальні характеристики | |
| Дисплей | 4" TFT, кольоровий, 480 × 320 |
| Розміри | 235 × 110 × 295 мм |
| Вага | 3 кг |
Інструкція користувача
Завантажити інструкцію користувача для Генератора сигналів OWON AG1022F (англ.).
Програмне забезпечення
Завантажити Програмне забезпечення для Генератора сигналів OWON AG1022F.
Завантажити Драйвери для Генератора сигналів OWON AG1022F.
Завантажити Інструкція зі встановлення драйверів для Генератора сигналів OWON AG1022F.
Комплектація
- Генератор сигналів OWON AG1022F — 1 шт.
- Шнур живлення — 1 шт.
- BNC кабель — 1 шт.
- USB кабель — 1 шт.
- Запобіжники — 1 комплект
- Компакт-диск з ПЗ — 1 шт.
- Короткий посібник користувача — 1 шт.
Кількість каналів генератора сигналів:
- Двоканальний
Максимальна частота сигналу генератора сигналів:
- 25 МГц
