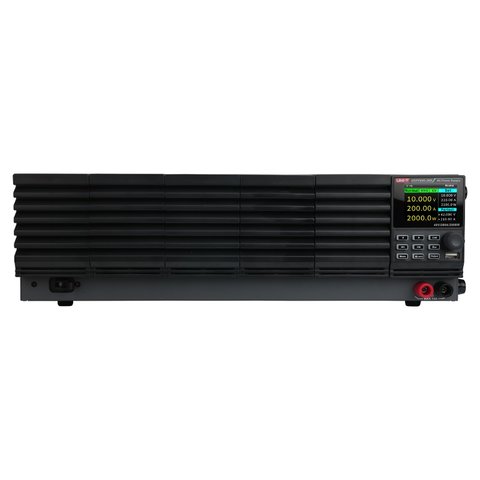

Лабораторный блок питания UNI-T UDP5040-200
Все о товаре
UNI-T UDP5040-200 – это одноканальный программируемый импульсный источник постоянного тока мощностью 2000 Вт, обеспечивающий выходное напряжение 0–40 В и ток 0–200 А с автоматическим выбором диапазона в пределах номинальной мощности. Он отличается широким диапазоном выходных параметров с высокой точностью регулировки, моделированием характеристик источника питания и возможностями дистанционного управления, которые ожидаются от профессиональных приборов.
Точность установки напряжения составляет ±(0,05% от установленного значения + 0,05% от номинального), а тока – ±(0,5% от установленного значения + 0,1% от номинального); уровень пульсаций не превышает 50 мВ (размах) при температурном коэффициенте 100 ppm/°C. 2,4-дюймовый TFT-ЖК-дисплей одновременно отображает напряжение, ток и мощность, а полная поддержка SCPI через USB и LAN позволяет напрямую интегрировать устройство в LabVIEW, Python-VISA или любую систему автоматизированного тестирования (ATE).
Особенности
- 2000 Вт / 0–40 В / 0–200 А; автоматический выбор диапазона в пределах номинальной мощности
- Точность напряжения ±(0,05% от установленного значения + 0,05% от номинального); точность тока ±(0,5% от установленного значения + 0,1% от номинального)
- Низкий уровень пульсаций – 50 мВ (размах) по напряжению, 400 мА (СКЗ) по току (полоса пропускания 20 МГц)
- Приоритет CC/CV – выбор приоритета напряжения или тока во время включения для защиты тестируемого устройства
- Независимая регулировка скорости нарастания напряжения и тока – плавная подача питания и предотвращение бросков тока
- Регулируемое внутреннее сопротивление до 0,200 Ом с шагом 1 мОм – моделирование аккумуляторов, топливных элементов и солнечных батарей без физического резистора
- Режим List – до 128 программируемых шагов V/I/времени задержки, от 1 до 9999 циклов, бесконечный или непрерывный режим; автономное выполнение последовательностей
- Встроенная нагрузка разряда – быстрое снижение остаточного напряжения на выходной емкости после выключения выхода
- Выходные клеммы на передней и задней панелях; передние клеммы ограничены током 10 А
- Последовательное или параллельное подключение до 2 устройств; управление и координация через CAN / LS_BUS или SCPI, баланс нагрузки в пределах около 5%
- 2,4-дюймовый TFT-ЖК-дисплей; USB и LAN с поддержкой SCPI 1999.0 / IEEE-488.2
- Аналоговое управление 0–10 В и цифровое включение/выключение (ON/OFF) для внешнего управления, систем замкнутого регулирования и HIL-тестирования
Сравнительная таблица моделей серии UDP5000
| Номинальное напряжение | 40 В | 80 В | 160 В | 250 В |
|---|---|---|---|---|
| 400 Вт | UDP5040-40 0–40 А |
UDP5080-20 0–20 А |
UDP5160-8 0–8 А |
UDP5250-6 0–6 А |
| 800 Вт | UDP5040-80 0–80 А |
UDP5080-40 0–40 А |
UDP5160-16 0–16 А |
UDP5250-12 0–12 А |
| 1200 Вт | UDP5040-120 0–120 А |
UDP5080-60 0–60 А |
UDP5160-24 0–24 А |
UDP5250-18 0–18 А |
| 2000 Вт | UDP5040-200 0–200 А |
UDP5080-100 0–100 А |
UDP5160-40 0–40 А |
UDP5250-30 0–30 А |
Линейка UDP5000 насчитывает 16 моделей, созданных на единой платформе: четыре класса напряжения (40 В / 80 В / 160 В / 250 В) в четырех классах мощности (400 Вт / 800 Вт / 1200 Вт / 2000 Вт). Они отличаются только выходным диапазоном и размером корпуса. Управление, точность, системы защиты и интерфейсы идентичны у всех моделей.
Технические характеристики UNI-T UDP5040-200
| Количество выходных каналов | 1 (одноканальный) |
| Номинальное выходное напряжение | 0–40 В |
| Номинальный выходной ток | 0–200 А |
| Номинальная выходная мощность | 2000 Вт |
| Максимальное регулируемое напряжение | 42 В |
| Максимальный регулируемый ток | 210 А |
| Разрешение установки напряжения | 1 мВ |
| Разрешение установки тока | 10 мА |
| Разрешение индикации напряжения | 1 мВ |
| Разрешение индикации тока | 1 мА (<100 А) 10 мА (≥100 А) |
| Точность выходного напряжения | ±(0,05 % от установленного значения + 0,05 % от номинального) |
| Точность выходного тока | ±(0,5 % от установленного значения + 0,1 % от номинального) |
| Влияние нагрузки на напряжение | ±6 мВ |
| Линейная стабильность напряжения | ±6 мВ |
| Влияние нагрузки на ток | ±45 мА |
| Линейная стабильность тока | ±22 мА |
| Пульсации напряжения (размах, полоса 20 МГц) | 50 мВ |
| Пульсации напряжения (СКЗ) | 5 мВ |
| Пульсации тока (СКЗ) | 400 мА |
| Время нарастания (номинальная нагрузка) | <50 мс |
| Время спада (номинальная нагрузка) | <50 мс |
| Время спада (без нагрузки) | <500 мс |
| Регулируемое внутреннее сопротивление (макс.) | 0,200 Ом |
| Компенсация падения напряжения на проводах (макс.) | 1,5 В |
| Температурный коэффициент | 100 ppm/°C |
| Группы пресетов памяти | 32 |
| Группы режима List | 128 |
| Время шага режима List | 0,1–99 999,9 с |
| Количество циклов режима List | 1–9999, бесконечный |
| Максимальное количество устройств при последовательном подключении | 2 |
| Максимальное количество устройств при параллельном подключении | 2 |
| Защита | OVP, OCP, FOCP, OTP, ограничение мощности (Power Limit), сторожевой таймер (Watchdog), задержка включения/выключения выхода (Output ON/OFF Delayer) |
| Интерфейсы дистанционного управления | USB-Device, USB-Host, LAN, Analog I/O |
| SCPI / IEEE-488.2 | да (SCPI 1999.0 + IEEE-488.2) |
| Входное напряжение переменного тока | 85–265 В AC |
| Частота входного переменного тока | 47–63 Гц |
| КПД (тип.) | 75 % |
| Коэффициент мощности | 0,99 при 100 В AC, 0,97 при 200 В AC |
| Дисплей | 2,4-дюймовый TFT-LCD |
| Охлаждение | принудительное воздушное охлаждение вентилятором |
| Рабочая температура | 0–+50 °C |
| Рабочая влажность | 20–85 % отн. влажности (без конденсации) |
| Температура хранения | -20–+60 °C |
| Максимальная высота над уровнем моря | 2000 м |
| Вес | 13 кг |
| Сертификация | CE |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UDP5040-200 (англ.).
Технический паспорт
Загрузить технический паспорт UNI-T UDP5040-200 (англ.).
Комплектация
- Лабораторный блок питания UNI-T UDP5040-200 — 1 шт.
- Кабель питания (1,8 м) — 1 шт.
- Четырехжильный плоский кабель для аналогового интерфейса (3,5 м) — 1 шт.
- USB-кабель (1,5 м) — 1 шт.
- Монтажные винты M3 — 1 компл.
- Защитная крышка выходных клемм — 1 шт.
- Кронштейн для монтажа в стойку — 1 шт.
