Набор антенн ближнего поля для анализаторов спектра SIGLENT Tekbox TBPSWA2/20 (с усилителем)
Код: 926736
Набор антенн ближнего поля для анализаторов спектра SIGLENT Tekbox TBPSWA2/20 (с усилителем)
Все о товаре
Гарантия
Цена ожидается
Все о товаре
2 кг Гарантия: 36 месяцев
Набор антенн ближнего поля с усилителем 20 дБ для ЭМС-диагностики. Измерение магнитного (H20, H10, H5) и электрического (E5) поля до 6 ГГц макс.
Цена ожидается
SIGLENT Tekbox TBPSWA2/20 – это набор антенн ближнего поля с предварительным усилителем 20 дБ для диагностики ЭМС в диапазоне частот от < 1 МГц до 6 ГГц. В комплект входят антенны для измерения магнитного (H20, H10, H5) и электрического (E5) поля. Диапазон частот: номинально до 3 ГГц, возможно использование до 6 ГГц
Особенности
- Тонкий корпус для удобного доступа между плотно расположенными компонентами
- Экранированные контуры для предотвращения попадания синфазных помех; низкая чувствительность к прикосновениям
- Диапазон частот: до 6 ГГц
- SMB-разъемы предотвращают перекручивание РЧ-кабеля при сканировании
- Изоляция резиновым покрытием
- Широкополосный усилитель с коэффициентом усиления 20 дБ
Технические характеристики
| Вход | 50 Ом, SMA | ||
| Выход | 50 Ом, SMA | ||
| Номинальное напряжение питания | 4,5–5 В, тип. 110 мА, разъем Mini-USB-B | ||
| Максимальное напряжение питания | 5,5 В | ||
| Максимальная входная мощность | +10 дБм | ||
| Точка сжатия по выходу 1 дБ на частоте 2 ГГц | +20 дБм | ||
| Точка пересечения по 3-му порядку при 2 ГГц, Pin = 0 дБм/тон, Δf = 10 МГц | +35 дБм | ||
| Обратная изоляция S12, от 0,1 до 6 ГГц | 23 дБм | ||
| Коэффициент шума на частоте 2 ГГц | от 4,5 до 5 Бм | ||
| Габариты | |||
|---|---|---|---|
| Антенна | Длина | Петля | Наконечник |
| H20 H-поле | 170 мм | 20 мм | н/д |
| H10 H-поле | 170 мм | 10 мм | н/д |
| H5 H-поле | 170 мм | 5 мм | н/д |
| E5 E-поле | 170 мм | н/д | 5 мм |
| Усилитель | 48 мм × 63 мм × 20 мм | ||

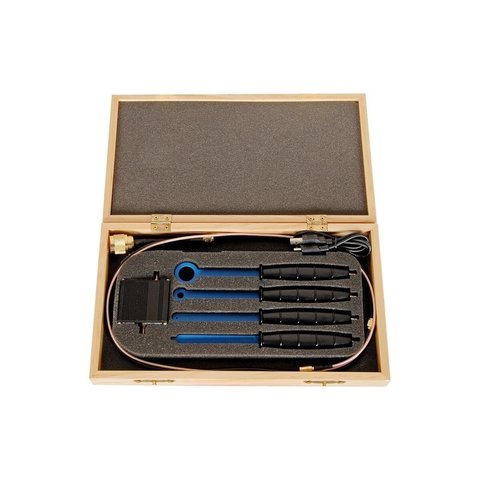

Комплектация
- Набор антенн ближнего поля для анализаторов спектра SIGLENT Tekbox TBPSWA2/20:

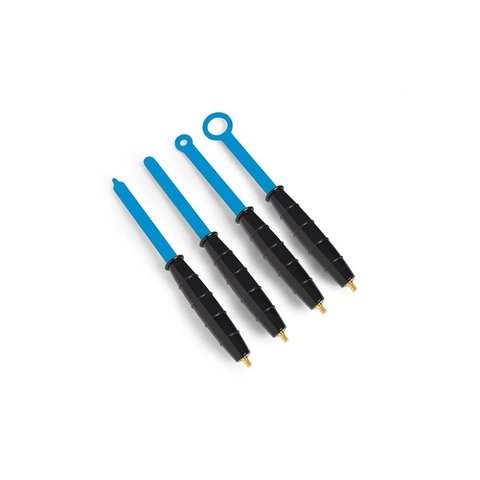

- Антенна для измерения магнитного поля (H20, H10, H5) — 3 шт.
- Антенна для измерения электрического поля (E5) — 1 шт.

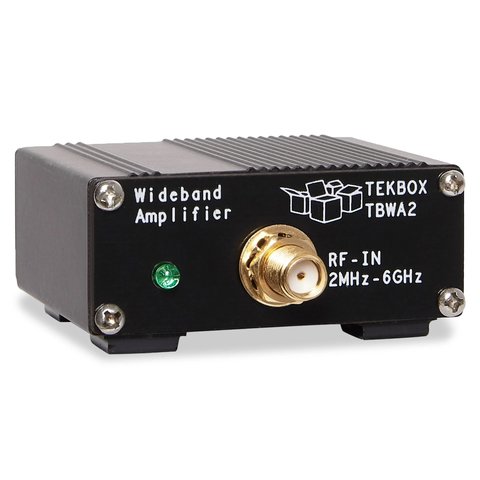

- Широкополосный усилитель TBWA2/20 дБ — 1 шт.
