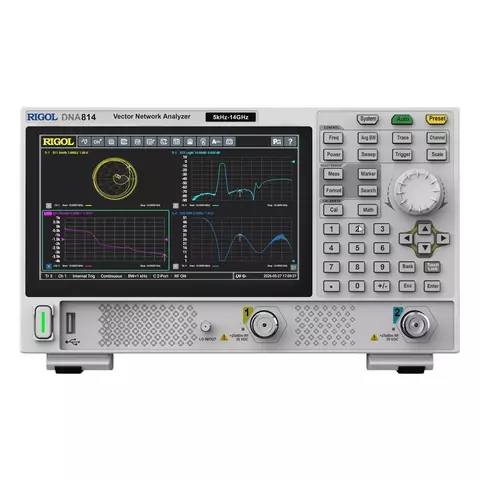

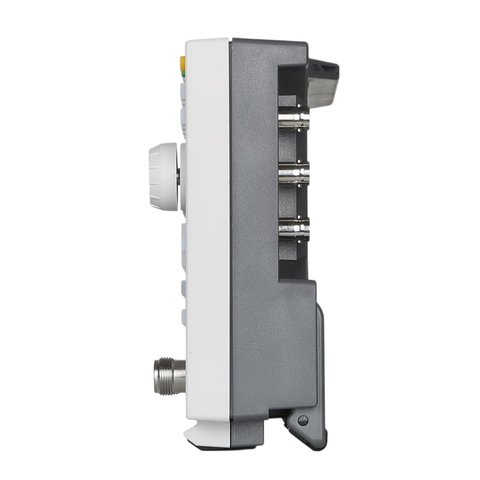

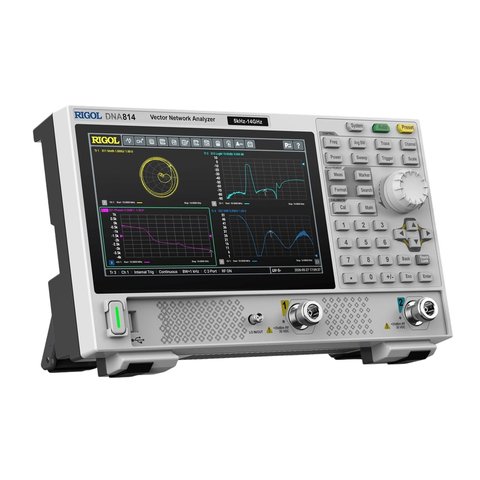

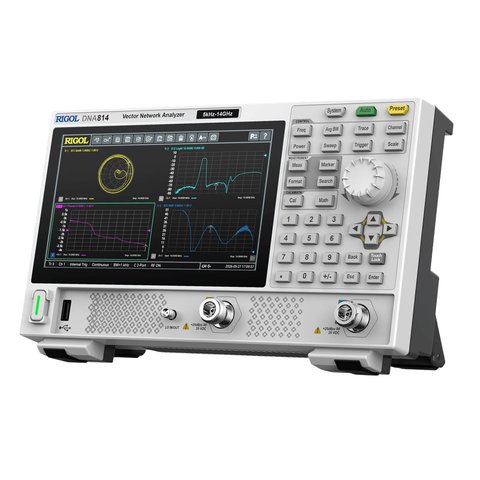

Векторный анализатор сетей RIGOL DNA814
Код: 931867
Векторный анализатор сетей RIGOL DNA814
Все о товаре
Гарантия
562718.00 ₴
Все о товаре
Гарантия: 36 месяцев
Диапазон частот: 5 кГц – 14 ГГц. 2 порта. Уровень шума трассы: 0,005 дБ. Динамический диапазон: до 125 дБ (тип.). Полоса пропускания ПЧ: 1 Гц~3 МГц. Экран: 7ʺ, сенсор
562718.00 ₴
Серия RIGOL DNA800 — ультрапортативные векторные анализаторы цепей с полноценной двухпортовой архитектурой и диапазоном частот от 5 кГц до 14 ГГц. Предназначены для комплексного измерения S-параметров и импеданса, а также тестирования пассивных компонентов, фильтров и согласующих цепей. Благодаря типичному динамическому диапазону 125 дБ, полосе пропускания ПЧ от 1 Гц до 3 МГц и низкому уровню шума трассы 0,005 дБ (rms) приборы подходят для работы как в лабораторных, так и в производственных условиях.
Особенности
- Диапазон частот RIGOL DNA814: 5 кГц – 14 ГГц
- Измерение импеданса, КСВН и S-параметров (S11, S12, S21, S22)
- Возможность каскадирования двух приборов для расширения количества измерительных портов
- Анализ во временной области (TDA) и определение расстояния до места повреждения (DTF)
- Быстрая проверка компонентов на соответствие допускам по принципу «годен/негоден»
- Совместимость с прецизионными механическими и электронными калибровочными наборами ECAL300/400
- Дистанционное управление через браузер (WebControl) по IP-адресу и поддержка SCPI-команд
- Питание через USB-C (Power Delivery) от сети или Power Bank
- Порты USB и LAN для автоматизации измерений, а также выход HDMI для подключения внешнего монитора
Технические характеристики
| Модель | RIGOL DNA804 | RIGOL DNA808 | RIGOL DNA814 |
| Диапазон частот | 5 кГц – 4,5 ГГц | 5 кГц – 8,5 ГГц | 5 кГц – 14 ГГц |
| Количество портов | 2 | ||
| Тип разъемов портов | N (female / "мама") | ||
| Разрешение по частоте | 1 Гц | ||
| Динамический диапазон | 125 дБ (типично) | ||
| Максимальная выходная мощность | 10 дБм | ||
| Полоса пропускания ПЧ (IF BW) | 1 Гц – 3 МГц | ||
| Шум трассы | 0,005 дБ (RMS) | ||
| Типы измерений | S-параметры (S11, S12, S21, S22), импеданс, КСВН (VSWR), определение расстояния до места повреждения (DTF), анализ во временной области (TDA), удлинение портов, моделирование оснастки, удаление / вставка адаптеров, тестирование антенн, тестирование "годен/негоден" | ||
| Типы калибровки | Полная двухпортовая (SOLT), однопортовая (OSL), калибровка отклика, улучшенная калибровка отклика. Совместимость с механическими и электронными наборами (ECal) | ||
| Дисплей | 7" сенсорный (HD 1024×600), физические и сенсорные клавиши | ||
| Интерфейсы | LAN, USB Device, USB Host, HDMI (поддержка команд SCPI и Web Control) | ||
| Операционная система | Linux | ||
| Память | Внутренняя: 32 ГБ | ||
| Внешняя: поддержка USB-накопителей | |||
| Питание | USB Type-C PD (работа от Power Bank) | ||
| Габариты | 265 × 162 × 77 мм | ||
| Вес | 1,9 кг | ||
Скачать технические характеристики RIGOL DNA800 (англ.)
Скачать руководство пользователя RIGOL DNA800 (англ.)
Комплектация
- Векторный анализатор цепей RIGOL DNA814 — 1 шт.
- Адаптер питания USB-C PD — 1 шт.
- Кабель USB Type-C — 1 шт.
- Руководство по эксплуатации — 1 шт.
