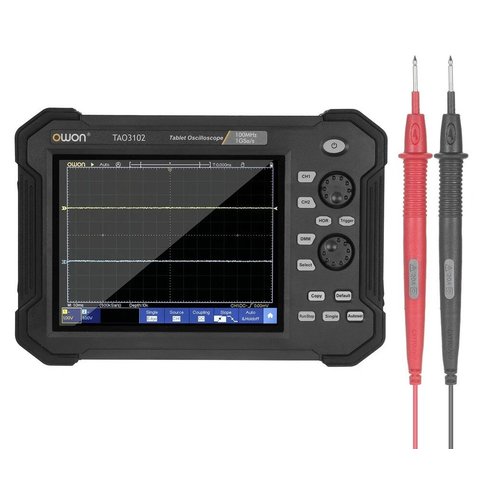

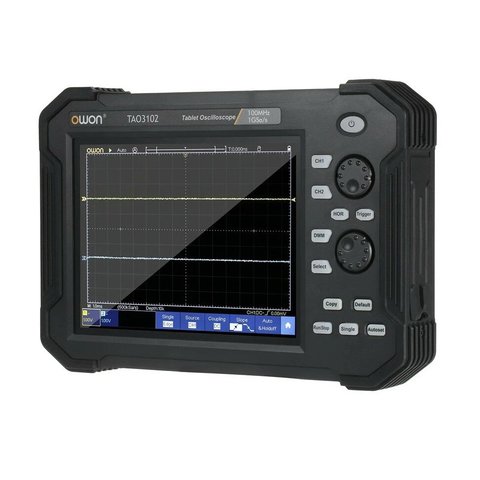

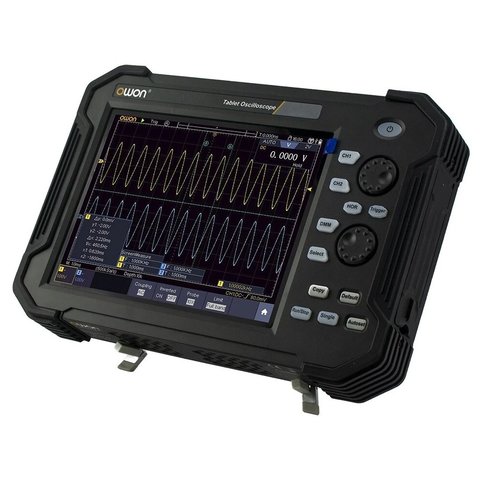

Цифровой осциллограф OWON TAO3102
Код: 901459
Видео
Видео
Видео
Видео
Код: 901459 3.2 кг
Наличие на складе:
Гарантия: 12 месяцев - Львов
Двухканальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб и цветным сенсорным 8-дюймовым ЖК-дисплеем 800 × 600.
В избранное
Сравнить
Сравнить
Предложить свою цену
Оптом дешевле
Внимание! Отправка товара в течение 5 рабочих дней.
Описание
Видео
Гарантия
Описание
OWON TAO3102 – это двухканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб, оснащен большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей. Осциллограф имеет встроенный частотомер и цифровой мультиметр с автоматическим выбором диапазона, измеряющий напряжение, ток, сопротивление, а также проверяющий диоды.
Особенности
- Двухканальный осциллограф + мультиметр
- Полоса пропускания: 100 МГц; частота дискретизации: 1 Гвыб/с
- Выполнен на базе 8-битного АЦП.
- Длина записи: 40 МБ, скорость захвата осциллограмм: 45000 осц/с
- Низкий уровень фонового шума.
- 8-дюймовый мультисенсорный ЖК-дисплей с высоким разрешением 800 × 600
- Интуитивно понятный интерфейс
- Поддержка SCPI и LabVIEW
- Декодирование: I2C, SPI, RS232 и CAN (опционально)
- Интерфейсы: USB-host, USB-device, USB-порт для PictBridge, LAN
Технические характеристики
| Осциллограф | |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Вертикальное разрешение (A/D) | 8 бит |
| Длина записи | 40 МБ |
| Скорость захвата осциллограмм | 45000 осциллограмм/с |
| Горизонтальная развертка | 1 нс/дел – 1000 с/дел, шаг 1 - 2 - 5 |
| Каналы | 2 |
| Дисплей | цветной 8-дюймовый ЖК, 800 × 600 пикселей, мультисенсорный |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В среднекв. |
| Точность усиления постоянного тока | ±3% |
| Коэффициент деления | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Частота дискретизации / погрешность времени реле | ±2.5 ч./млн. |
| Режимы входа | DC, AC, GND |
| Вертикальная чувствительность | 1 мВ/дел - 10 В/дел (на входе) |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шины (опция) | I2C, SPI, RS232, CAN |
| Режимы запуска | Авто, нормальный, единичный |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интегрирование, дифференцирование, корень квадратный, фильтры (нижних и высоких частот, режекторный и полосовой) |
| Хранение осциллограмм | 100 форм сигналов |
| Интерфейсы | USB-host, USB-device, USB-порт для PictBridge, LAN |
| Частотомер | есть |
| Батарея | 7,4 В, 8000 мАч, 5 часов работы |
| Габариты | 270 мм × 191 мм × 48 мм |
| Вес | около 1,7 кг |
| Встроенный мультиметр | |
| Дисплей | 4 ½ разрядов |
| Напряжение | мВ: 20,000 мВ - 200,00 мВ DCV: 2,0000–1000,0 В ACV: 2,0000–750,0 В |
| Ток | ACD: 10,00 А ACA: 10,00 А |
| Сопротивление | 200,00 Ом - 100,00 МОм |
| Тестирование диодов | есть |
| Автоматический выбор диапазона | есть |
Руководство пользователя
Загрузить руководство пользователя для OWON TAO3102 (англ.)
Комплектация
- Цифровой осциллограф OWON TAO3102 — 1 шт.
- Щупы осциллографические (1:1/1:10) — 2 шт.
- Кабель питания — 1 шт.
- Токовый модуль — 1 шт.
- Щупы для мультиметра — 1 к-т
- USB-кабель — 1 шт.
- Штатив — 1 шт.
- Адаптер BNC — 1 шт.
- CD-диск — 1 шт.
- Руководство пользователя — 1 шт.
Осциллографы и работа с ними
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Портативный
- Сенсорный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Диагональ экрана цифрового осциллографа:
- 8,0" TFT дисплей
Объем памяти цифрового осциллографа:
- 40 МБ
