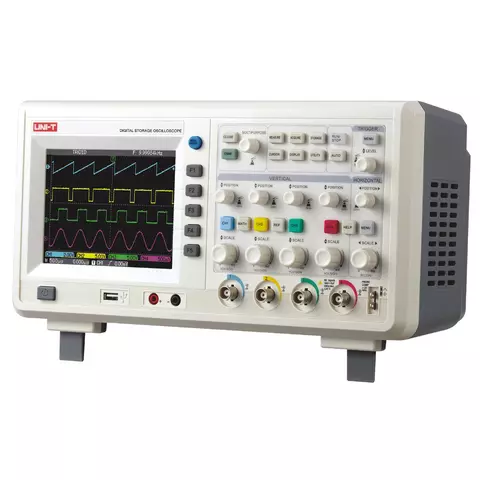

Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C)
Все о товаре
Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C) – настольный четырехканальный цифровой осциллограф. Полоса пропускания 200 МГц и частота дискретизации в реальном времени 2 Гвыб/с позволяют с высокой детализацией отображать осциллограммы высокочастотных сигналов. UNI-T UTDM 14204C (UTD4204C) обладает функцией цифрового мультиметра. Удобный 5,7-дюймовый жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C) – отличный выбор для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используется тестирование и поиск неполадок, а также для образовательных целей.
Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C) – Особенности
- Полоса пропускания: 200 МГц.
- Количество каналов: 4.
- Функция цифрового мультиметра.
- Частота дискретизации: 2 Гвыб/с в реальном времени.
- Память: 2×512 k.
- 27 режимов автоматических измерений.
- 5,7-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 2 мВ/дел – 5 В/дел.
- Различные режимы синхронизации: Edge, Pulse, Video, Slope.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье.
- Стандартный интерфейс: USB Device, USB Host; мультиметр, LAN, GPIB.
Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C) – Технические характеристики
| Полоса пропускания | 200 МГц | |
| Каналы | 4 | |
| Частота дискретизации в реальном времени | 2 Гвыб/с | |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/с | |
| Память | 2×512 k | |
| Вертикальная чувствительность | 2 мВ/дел – 5 В/дел | |
| Время нарастания | ≤ 1,8 нс | |
| Диапазон временной развертки | 2 нс/дел – 50 с/дел | |
| Математические функции | сложение, вычитание, умножение, деление, БПФ | |
| Режимы синхронизации | Edge, Pulse, Video, Slope | |
| Общие характеристики | ||
|---|---|---|
| Дисплей | 5,7" (145 мм) цветной ЖК, (320 × 240), 64 k | |
| Интерфейс | USB Device, USB Host; мультиметр, LAN, GPIB | |
| Источник питания | 100–240 В AC RMS, 45 Гц – 440 Гц, CAT II | |
| Вес | 3,8 кг | |
| Габариты | 330 × 165 × 165 мм | |
Цифровой осциллограф UNI-T UTDM 14204C (UTD4204C) – Комплектация
- Цифровой осциллограф UNI-T UTDM 14204C (1 шт.)
- Щупы (4 шт.)
- Щупы мультиметра (2 шт.)
- Модули преобразования напряжения UT-M03/UT-M04 (2 шт.)
- USB-кабель UT-D06 (1 шт.)
- Кабель питания (1 шт.)
- Руководство пользователя (1 шт.)
Диагональ экрана цифрового осциллографа:
- 5,6" TFT дисплей
Количество каналов цифрового осциллографа:
- Четырехканальный
Объем памяти цифрового осциллографа:
- 1 МБ
Полоса пропускания цифрового осциллографа:
- 200 МГц
Тип цифрового осциллографа:
- Настольный
- Мультиметр
Частота дискретизации цифрового осциллографа:
- 2 Гвыб/с
