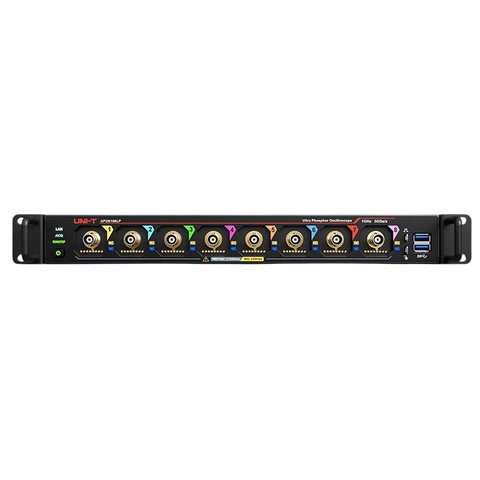

Цифровой осциллограф UNI-T UPO6054LP

Серия низкопрофильных цифровых осциллографов UNI-T UPO6000LP (Low Profile) — измерительные платформы формата «всё в одном», специально разработанные для промышленных испытательных систем, многоканального мониторинга и автоматизированных тестовых комплексов.

Особенности

Осциллографы UNI-T UPO6000LP сочетают в себе функционал сразу нескольких измерительных приборов, предлагая высокую плотность аналоговых каналов в компактном корпусе:

• Многоканальная система синхронизации: поддерживает объединение до 64 устройств в единую синхронизированную систему, обеспечивая масштабирование до 512 аналоговых каналов (64 × 8) для сложных испытаний
• Оптический интерфейс 10 Гбит/с (опция): гарантирует надежную и быструю передачу данных на большие расстояния с возможностью гибкой настройки частоты дискретизации
• Интегрированная измерительная платформа «8 в 1»:
  • Осциллограф: полоса пропускания до 1 ГГц (в зависимости от модели), глубина памяти до 500 млн точек и скорость захвата осциллограмм до 1 000 000 осц./с
  • Анализатор последовательных протоколов: поддержка 12 протоколов — RS-232/422/485/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, AudioBus (I²S/LJ/RJ/TDM) и Manchester
  • Анализатор спектра: встроенный спектральный анализ на базе улучшенного БПФ (FFT) с разрешением до 5 млн точек
  • Цифровой 4-разрядный вольтметр: точное измерение напряжения без использования дополнительных приборов
  • Частотомер: 7-разрядный частотомер для измерения частоты и временных параметров
  • Анализатор диаграмм Боде: анализ амплитудно-частотных и фазово-частотных характеристик (АЧХ/ФЧХ)
  • Анализатор качества питания: 12+ тестов для оценки параметров питания, включая пульсации, КПД, гармоники, SOA, коммутационные параметры и DQ0-анализ трехфазных систем
  • Генератор сигналов: 50 МГц (опция)
• Промышленное управление: вебинтерфейс для дистанционного мониторинга через ПК или мобильные устройства, а также поддержка интеграции во внешние промышленные системы и централизованные автоматизированные рабочие места

Технические характеристики

Скачать технические характеристики UNI-T UPO6000LP (англ.)

Скачать руководство пользователя UNI-T UPO6000LP (англ.)

Комплектация

• Цифровой осциллограф UNI-T UPO6054LP — 1 шт.
