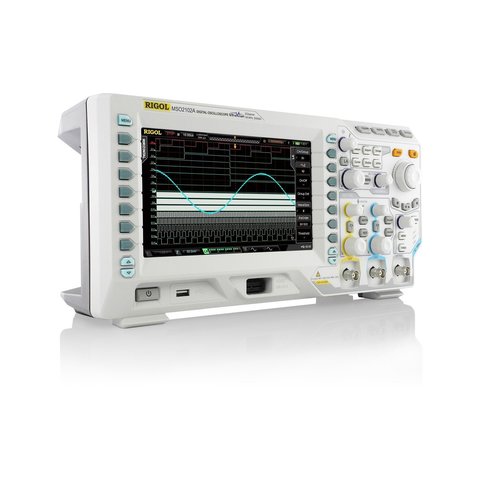

Цифровой осциллограф RIGOL MSO2102A-S
Код: 902408
Видео
Видео
Видео
Видео
Код: 902408 4 кг
Наличие на складе:
Гарантия: 36 месяцев - Львов
Двухканальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 2 Гвыб/с, глубиной памяти 14 МБ и встроенным 16-канальным логическим анализатором.
В избранное
Сравнить
Сравнить
Предложить свою цену
Оптом дешевле
Внимание! Отправка товара в течение 5 рабочих дней.
Описание
Видео
Гарантия
Описание
RIGOL MSO2102A-S – это высокофункциональный двухканальный настольный фосфорный осциллограф смешанных сигналов со встроенным генератором, 16-канальным логическим анализатором, полосой пропускания 100 МГц, который особенно подходит для отладки и диагностики цифровых и аналоговых устройств.
Особенности
- Встроенный 16-канальный логический анализатор для исследования коррелированных аналоговых и цифровых сигналов
- Встроенный двухканальный генератор сигналов
- Инновационная технология UltraVision, обеспечивающая высокую скорость захвата осциллограмм, большую длину записи и удобную навигацию по захватываемому сигналу
- Широкая функциональность при небольших размерах
- Низкий уровень шума
Технические характеристики
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 + 16 цифровых | ||
| Макс. дискретизация в реальном времени | Аналоговые каналы: 2 Гвыб/с (1 Гвыб/с – 2 канала) | ||
| Цифровые каналы: 1 Гвыб/с (8 каналов), 500 Мвыб/с (16 каналов) | |||
| Генератор сигналов произвольной формы | 25 МГц (2 канала) | ||
| Глубина памяти | 14 МБ (станд.), 56 МБ (опц.) | ||
| Скорость захвата осциллограмм | 50000 осциллограмм/с | ||
| Возможность записи и воспроизведения | 65000 кадров | ||
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел | ||
| Диапазон вертикальной чувствительности | 500 мкВ/дел – 10 В/дел | ||
| Вертикальное разрешение | 8 бит | ||
| Максимальная частота | 25 МГц | ||
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем | ||
| Выходное напряжение | ~ 3 Впик-пик | ||
| Частота | 1 кГц | ||
| Общие характеристики | |||
|---|---|---|---|
| Макс. потребляемая мощность | 50 Вт | ||
| Напряжение | 100 – 240 В, AC, 50/60 Гц, CAT II | ||
| Интерфейс | USB-хост, USB-устройство, LAN, Aux (TrigOut/PassFail) | ||
| Дисплей | ЖК (8 дюймов / 203 мм / 800 × 480 пикселей), TFT-матрица | ||
| Размеры (В × Ш × Д) | 361,6 мм × 179,6 мм × 130,8 мм | ||
| Вес | 3,9 кг (± 0,2 кг) | ||
Руководство пользователя
Загрузить руководство пользователя для RIGOL MSO2102A-S (англ.).
Комплектация
- Осциллограф RIGOL MSO2102A-S — 1 шт.
- Щупы — 2 шт.

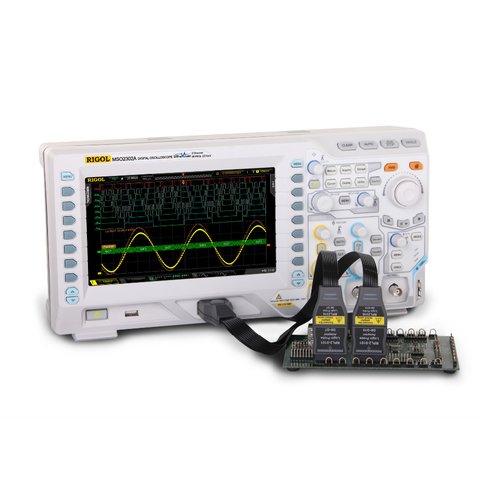

- Пробник логического анализатора RPL2316 — 1 шт.
- Сетевой кабель — 1 шт.
- USB-кабель — 1 шт.
- Руководство пользователя — 1 шт.
Осциллографы и работа с ними
Количество каналов цифрового осциллографа:
- Двухканальный
- С 16-канальным логическим анализатором
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Настольный
- Смешанных сигналов
- Со встроенным генератором
- Фосфорный
Частота дискретизации цифрового осциллографа:
- 2 Гвыб/с
Диагональ экрана цифрового осциллографа:
- 8,0" TFT дисплей
Объем памяти цифрового осциллографа:
- 14 МБ
