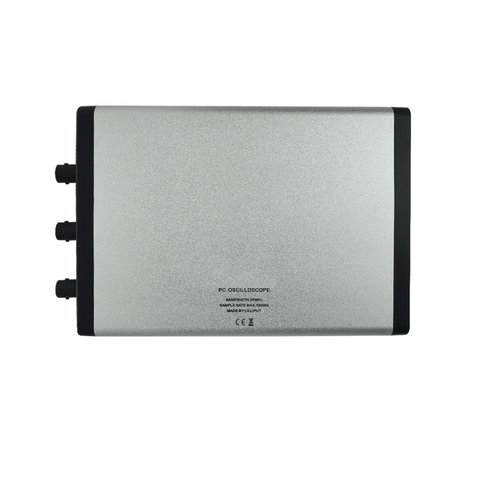

Цифровой осциллограф OWON VDS1022I
Код: 875042
Видео
Видео
Видео
Видео
Новинка
Код: 875042 0.3 кг
Наличие на складе:
Гарантия: 12 месяцев - Львов
Цифровой осциллограф с двумя изолированными каналами. Имеет полосу пропускания 25 МГц, частоту дискретизации 100 МВыб/с, объем памяти 5 кБ.
В избранное
Сравнить
Сравнить
Предложить свою цену
Оптом дешевле
Внимание! Отправка товара в течение 5 рабочих дней.
Описание
Видео
Гарантия
Описание
OWON VDS1022I – компактный двухканальный цифровой осциллограф. Имеет полосу пропускания 25 МГц, частоту дискретизации 100 МВыб/с и объем памяти 5 кБ. Особенностью данной модели, которая отличает ее от модели OWON VDS1022, является изоляция между питанием компьютера и питанием осциллографа.
Особенности
- Полоса пропускания: 25 МГц.
- Количество каналов: 2 канала + внешний вход синхронизации.
- Частота дискретизации: 100 МВыб/с (Real time)
- Объем памяти: 5 кБ для каждого канала.
- Гальваническая развязка от ПК.
- Интерфейс: USB.
Технические характеристики
| Полоса пропускания | 25 МГц |
| Время нарастания фронта | ≤14 нс |
| Количество каналов | 2 + 1 канала |
| Частота дискретизации | 100 МВыб/с |
| Объем памяти | 5 кБ |
| Разрешение по вертикали | 8 бит |
| Скорость развертки | от 5 нс до 100 с/дел |
| Усиление по вертикали | от 5 мВ/дел до 5 В/дел |
| Режимы по входу | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Изоляция каналов | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальное напряжение по входу | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коэффициент деления | 1X, 10X, 100X, 1000X |
| Условия синхронизации | Edge, Pulse, Video, Slope, Alternate |
| Режимы дискретизации | прямая дискретизация, эквивалентная, усреднение |
| Курсорные измерения | амплитудные, временные, △V, △T |
| Автоматические измерения | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Фигуры Лиссажу | есть, ±3º |
| Интерфейс | USB 2.0 |
| Питание | 2,5 Вт, 5 В |
| Габариты | 170 × 120 × 18 мм |
| Вес | 0,26 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON VDS1022I (англ.).
Комплектация
- Цифровой осциллограф OWON VDS1022I — 1 шт.
- Пробники осциллографические — 2 шт.
- Кабель USB — 1 шт.
- Программное обеспечение, CD-диск — 1 шт.
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
Осциллографы и работа с ними
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 25 МГц
Тип цифрового осциллографа:
- USB
- С изолированными каналами
Частота дискретизации цифрового осциллографа:
- 100 МВыб/с
Объем памяти цифрового осциллографа:
- 5 кБ
