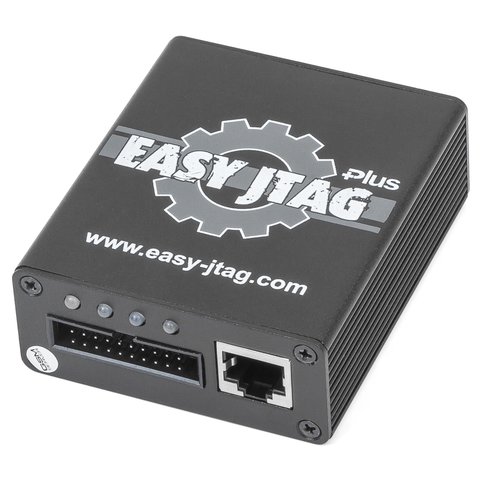

Z3X Easy-Jtag Plus Full Upgrade Set

Модернизационный комплект Z3X Easy-Jtag Plus Full предназначен для тех пользователей, которые уже используют Z3X Easy-Jtag* и хотят расширить возможности своего программатора.

*Смарт-карта не включена в комплект поставки.

Z3X Easy-Jtag Plus - инновационное сервисное решение для восстановления телефона и загрузчика телефона, восстановления данных, программирование памяти SPI и много других возможностей. Поддерживает eMMC, ISP, JTAG, SPI, NAND и много других протоколов.

Z3X Easy-Jtag Plus - Отличительные возможности:

• Восстановление устройства в один клик
• Восстановление загрузчика
• Восстановление данных
• Восстановление прошивки eMMC
• Менеджер разделов
• Сервисные операции с eMMC
• Программирование памяти SPI

Z3X Easy-Jtag Plus - Возможности оборудования:

• Обновленный хост MCU SAM3X8E (по сравнению с LPC1768 в старом программаторе)
• Обновлена ППВМ (FPGA) до более емкой SPARTAN6 (по сравнению с SPARTAN3 в старом программаторе)
• Обновленная система питания - полный цифровой контроль ШИМ с АЦП

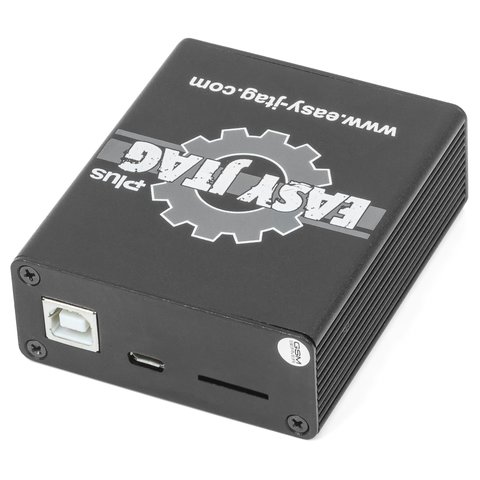

• Добавлен разъем Micro-USB для дополнительного питания бокса
• Добавлен коммутатор для токовой защиты VCC и VCCQ
• Обновлен USB-интерфейс устройства: USB 2.0 480 Мбайт/с (высокая скорость)
• Полностью интегрированный ISP движок: Z3X High Power Pro Engine (4 Мбайт/с)
• Поддержка ISP соединения по 1 и 4 бит* шинам
• Добавлен 8-битный eMMC-интерфейс со скоростью до 42 МГц
• Встроенный NAND* контроллер: NFC с 4-Кбайтовым RAM-буфером и ECC
• Интегрированный M-PHY* интерфейс
• Полностью интегрированный ISP движок:: скорость до 21 МГц для поддержки SPI флеш-памяти
• Встроенный модуль самодиагностики (исключающий 90% возможных ошибок в работе)
• Встроенный кардридер CCID для пользования ПО Z3X

Z3X Easy-Jtag Plus - Преимущества оборудования:

• Ускорена передача данных ПК-Программатор до 40 Мбайт/с
• Скорость JTAG увеличена на 20%
• Скорость ISP по 1 линии увеличена до 4 Мбайт/с
• Скорость ISP по 4 линиям увеличена до 12 Мбайт/с (eMMC 5.0+) **
• Скорость 4-битного eMMC-сокета до 18 Мбайт/с
• Скорость 8-битного eMMC-сокета до 28 Мбайт/с (eMMC 5.0+)
• Совместимость с 99% ПК и ОС
• Совместимость со старыми ISP-адаптерами 1-го поколения Easy JTAG (1 бит)
• Совместимость с большинством популярных eMMC-сокетов (с поставляемыми адаптерами)
• Работа по принципу "Plug-and-Play" для ОС Windows 8/ 8.1/10

Особенности eMMC сокета:

• Изготовлен из высококачественных материалов
• Более 10 000 рабочих циклов
• Поддержка широкого спектра микросхем eMMC
• Скорость до 40 Мбайт/с через 8-битную шину
• Стойкость к воздействию электромагнитных полей, малошумные компоненты
• Встроенное питание для микросхем (не нужен дополнительный источник питания)
• Защита от повышения напряжения - 2 самовосстанавливающиеся предохранители (0.5 А)

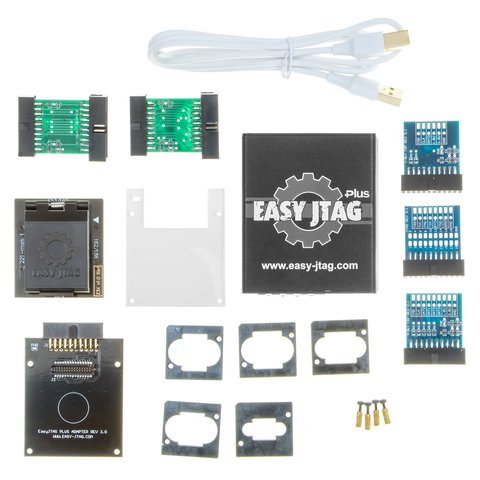

Z3X Easy-Jtag Plus Full Upgrade Set - Комплектация:

• Сокет Z3X EMMC (BGA153/169, BGA162/186, BGA221, BGA529)
• Программатор Easy-JTAG Plus
• Активация для Z3X Easy-Jtag программаторов
• Кабель USB A-B
• Набор адаптеров - 5 шт. (JTAG, ISP 1BIT, ISP 4BIT, U-SOCKET, E-SOCKET)

*Смарт-карта не включена в комплект поставки. Необходимо использовать карту от старого программатора.

Поставщик оставляет за собой право изменять состав кабелей и аксессуаров, которые входят в комплект поставки. Это связано со стремительным технологическим развитием и усилиями, направленными на полнейшее удовлетворение потребностей пользователей. Поэтому предложенный выше список является ориентировочным. Более подробную информацию можно получить у наших менеджеров по продажам.

* Разработчик предоставляет поддержку только для тех моделей, что находятся в списке поддерживаемых устройств. Не все сервисные операции могут быть произведены на некоторых поддерживаемых моделях из-за разницы версий в аппаратном / программном обеспечении.
