Генератор сигналов OWON DGE1060
Код: 917835
Генератор сигналов OWON DGE1060
Все о товаре
Гарантия
5246.22 ₴
Все о товаре
Новинка
0.5 кг Гарантия: 12 месяцев
Одноканальный генератор с максимальной выходной частотой 60 МГц и частотой дискретизации 300 Мвыб/с. Поддерживает 5 стандартных и 150 произвольных форм сигналов
Оптом дешевле

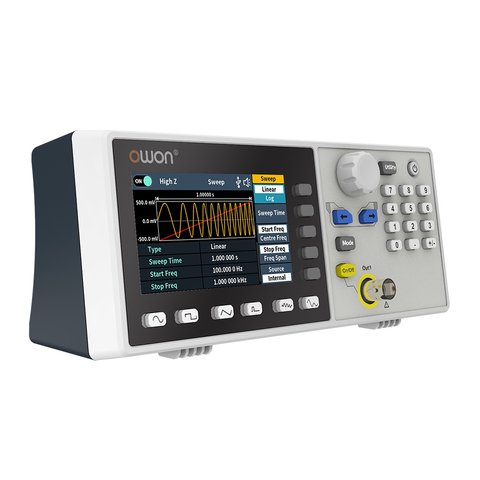

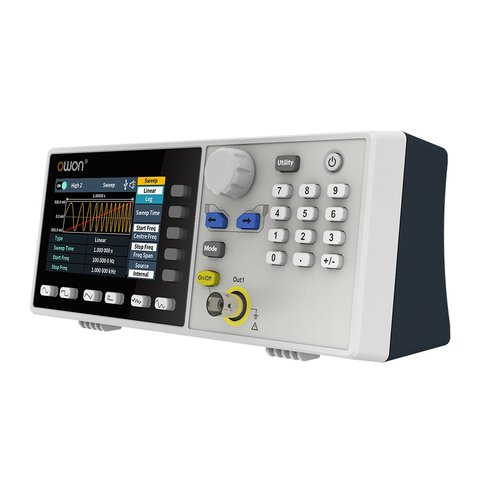

OWON DGE1060 – это одноканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 300 Мвыб/с и широким набором функций модуляции. Генератор поддерживает 5 стандартных и 150 произвольных форм сигналов. Для удобства использования, прибор оснащен ЖК-дисплеем и поддерживает стандарт SCPI.
Особенности
- Выходная частота 60 МГц
- Максимальная частота дискретизации 300 Мвыб/с
- Вертикальное разрешение 14 бит
- Множество генерируемых форм сигналов: 5 стандартных и 150 произвольных
- Разнообразные функции модуляции: AM, FM, PM, FSK, Sweep, Burst
- Соответствие стандарту SCPI, что обеспечивает совместимость с другими приборами и программным обеспечением
- ЖК-дисплей 3.6 дюйма (480 × 260 пикселей)
Технические характеристики
| Количество каналов | 1 |
| Выходная частота | 60 МГц |
| Частота дискретизации | 300 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Генерируемые сигналы | |
|---|---|
| Стандартные | синус, квадрат, импульс, треугольник, шум |
| Произвольные | экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и др. (всего 150 встроенных сигналов, а также пользовательские произвольные сигналы) |
| Частота | |
| Синус | 1 мкГц - 60 МГц |
| Квадрат | 1 мкГц - 20 МГц |
| Импульс | 1 мкГц - 20 МГц |
| Треугольник | 1 мкГц - 2 МГц |
| Шум | 20 МГц (-3 дБ, типично) |
| Произвольная форма | 1 мкГц - 10 МГц |
| Частотное разрешение | 1 мкГц или 7 знаков |
| Стабильность частоты | ±30 ppm при 0±40 °C |
| Скорость старения частоты | ±30 ppm в год |
| Произвольная форма сигналов | |
| Длина формы | 2 - 8К точек |
| Частота дискретизации | 300 Мвыб/с |
| Амплитуда | |
| На нагрузку 50 Ом | 1 мВpp - 20 Вpp (≤10 МГц) 1 мВpp - 4 Вpp (≤60 МГц) |
| Диапазон смещения постоянного тока (AD+DC) | ±(10 Вpk – Амплитуда Vpp/2) высокое сопротивление ±(5 Вpk – Амплитуда Vpp/2) 50 Ом |
| Разрешение смещения постоянного тока | 1 мВ или 4 цифры |
| Нагрузочный импеданс | 50 Ом (типично) |
| Точность смещения постоянного тока | ±(1 % от |настройки| + 1 мВ + амплитуда Vpp × 0,5 %) |
| Модуляция | |
| Тип | AM, FM, PM, FSK, sweep, burst |
| Внутренняя частота модуляции | 2 мГц - 100 кГц |
| Развертка | |
| Носитель | Синус, прямоугольные, треугольные, произвольные сигналы (кроме DC) |
| Минимальная/максимальная начальная частота | 2 мГц (минимальная)/максимальная частота соответствующего носителя |
| Минимальная/максимальная конечная частота | 2 мГц (минимальная)/максимальная частота соответствующего носителя |
| Источник триггера | внутренний, ручной |
| Пачка импульсов | |
| Форма сигналов | Синусоидальная, прямоугольная, треугольная, импульсная и произвольная (кроме DC) |
| Типы | N-цикл |
| Источник триггера | внутренний, ручной |
| Частота несущей | 1 мкГц ≤ смещение ≤ максимальная частота соответствующего носителя /2 |
| Общие характеристики | |
| Дисплей | 3,6-дюймовый TFT ЖК с разрешением 480 × 272 |
| Интерфейс связи | USB |
| Габариты (Ш×В×Г) | 200 мм × 68,5 мм × 74,5 мм |
| Вес (без упаковки) | 0,5 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON DGE1060 (англ.).
Комплектация
- Генератор сигналов OWON DGE1060 — 1 шт.
- Кабель питания — 1 шт.
- Руководство пользователя — 1 шт.
- USB-кабель — 1 шт.
- Зажим BNC-"крокодил" — 1 компл.
Максимальная частота сигнала генератора сигналов:
- 60 МГц
Количество каналов генератора сигналов:
- Одноканальный
