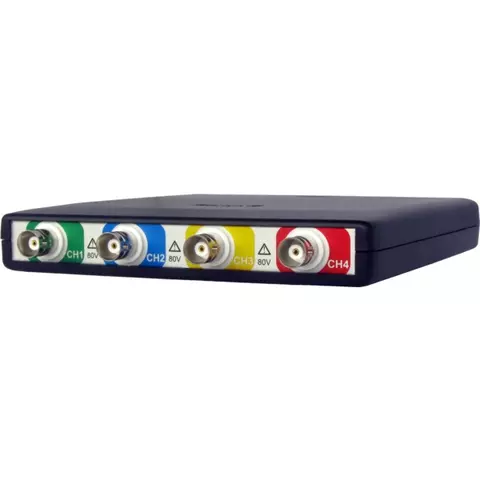

Цифровой осциллограф TiePie Handyscope HS6 DIFF-200

Код: 918778
Цифровой осциллограф TiePie Handyscope HS6 DIFF-200
Все о товаре
Гарантия
Цена ожидается

Все о товаре

5 кг Гарантия: 12 месяцев
Четырехканальный USB-осциллограф с полосой пропускания 250 МГц и частотой дискретизации 200 Мвыб/с, памятью 1 МБ и дифференциальными входами
Цена ожидается
Цена ожидается

TiePie Handyscope HS6 DIFF – это мощный сверхскоростной осциллограф с интерфейсом USB 3.0, частотой дискретизации до 1 Гвыб/с, высоким разрешением 12, 14 и 16 бит и объемом памяти 64 млн точек на всех четырех каналах. Осциллограф поддерживает непрерывные потоковые измерения до 200 Мвыб/с и может быть синхронизирован с другими осциллографами с помощью интерфейса CMI. Это позволяет создать многоканальный комбинированный прибор с синхронизированной временной базой. Интерфейс CMI доступен по умолчанию в Handyscope HS6 DIFF.

Опционально Handyscope HS6 DIFF может быть оснащен функцией SureConnect для тестирования соединений и измерения сопротивления на каждом канале. Кроме того, прибор может поставляться с опцией SafeGround. Функция SafeGround позволяет переключать дифференциальные входы Handyscope HS6 DIFF в однофазный режим с защитой заземления. Это позволяет проводить измерения с использованием стандартных щупов с аттенюатором и защищает осциллограф в случае короткого замыкания на землю.

SafeGround
Функция SafeGround позволяет использовать входы осциллографа как в однофазном, так и в дифференциальном режиме. Когда SafeGround активирован, и вы случайно создаете неправильное подключение, вызывающее короткое замыкание, SafeGround автоматически отключает заземление входного канала, предотвращая повреждение осциллографа или компьютера.

SureConnect
Во время измерения функция проверки соединения SureConnect Handyscope HS6 DIFF проверяет в режиме реального времени наличие электрического контакта между измерительным щупом/зажимом и испытуемым объектом.

Предварительное тестирование на соответствие требованиям EMI
В приборе предусмотрена возможность быстро провести качественное тестирование на соответствие требованиям EMI. Это помогает сэкономить время и деньги, поскольку не требуется дополнительных визитов в дорогостоящие испытательные центры. Поставляемый комплект щупов EMI TP-EMI-HS6 содержит три щупа магнитного поля (поле H) и один щуп электрического поля (поле E). И штатив, который обеспечивает точное позиционирование щупов относительно тестируемого объекта.

Синхронизация нескольких осциллографов
Handyscope HS6 DIFF оснащен продвинутой шиной синхронизации CMI, позволяющей подключать несколько Handyscope HS6 DIFF с помощью кабелей TP-C50H Coupling CMIs и использовать их как комбинированный осциллограф. При этом все осциллографы будут работать с одинаковой частотой дискретизации. Помимо шины синхронизации, CMI также содержит шину триггера и шину обнаружения. Максимальное количество подключаемых приборов ограничено количеством доступных USB- портов.

Если нужно синхронизировать приборы, расположенные далеко друг от друга, можно использовать модуль Wireless Multi Instrument Synchronization Module (WCMI). Модули WCMI подключаются к расширительному порту приборов и позволяют синхронизировать устройства на расстоянии до 400 м.

Высокая точность
Handyscope HS6 DIFF проводит измерения с разрешением 14 и 16 бит. Таким образом, разрешение сигнала, измеренного с его помощью, в 256 раз больше, чем у большинства автономных осциллографов, которые обычно имеют низкое разрешение 8 или 9 бит. Высокое разрешение Handyscope HS6 DIFF позволяет измерять сигналы с большей точностью. Погрешность квантования при этом значительно ниже.

Большой объем памяти
При измерениях с высокой частотой дискретизации необходима большая длина записи/объем памяти, чтобы иметь возможность записать весь сигнал в буфер. В то время как большинство осциллографов имеют память 2,5 тыс. точек или 100 тыс. точек, Handyscope HS6 DIFF имеет до 256 млн точек памяти на канал, в зависимости от выбранного разрешения и количества активных каналов. При измерении с разрешением 14 бит и использовании всех четырех каналов доступная память составляет 32 млн точек на канал. Таким образом, пользователь получает в 300-100000 раз больше памяти. Преимущество большого объема памяти – это возможность точного однократного захвата быстрых явлений или одновременного измерения целых блоков сигналов последовательной связи. Например, все последовательные коммуникации, такие как сигналы шины CAN, могут быть измерены в одной записи для последующего просмотра и анализа.

Ограничение полосы пропускания
Предполагается, что чем шире полоса пропускания, тем лучше, но более широкая полоса пропускания также приводит к большему уровню шума. Чтобы снизить шум, предусмотрена возможность включить ограничитель полосы пропускания для каждого канала осциллографа Handyscope HS6 DIFF.

Многофункциональное ПО Multi Channel

Handyscope HS6 DIFF поставляется с многофункциональным программным обеспечением Multi Channel, которое позволяет использовать его как осциллограф, так и как анализатор спектра, регистратор данных, мультиметр и анализатор протоколов.

Быстрая настройка
Для упрощения настройки измерений, данное ПО содержит множество быстрых настроек практически для любого применения. Каждая из них содержит основные параметры для конкретного измерения, а также дополнительную информацию, например, как подключить Handyscope и/или аксессуары. Готовые настройки также могут содержать эталонные сигналы. После загрузки быстрой настройки можно выполнить конкретное измерение и, при необходимости, внести в нее небольшие изменения.

Быстрые настройки удобно организованы в древовидную структуру, упорядоченную по областям применения. Всего несколько щелчков мышью позволяют выполнить сложное измерение.

Гибкие отображения сигналов
Программное обеспечение Multi Channel, анализатор спектра и регистратор данных предлагают максимально гибкие способы отображения всех аспектов измеренных сигналов. Оно может иметь один или несколько графиков, каждый из которых отображает один или несколько сигналов. Каждый график может показывать разные части сигнала. Графики могут отображать сигнал(ы) Handyscope в режиме Yt, XY или как частотный спектр с или без интерполяции. Цвета всех элементов на графике можно настроить по вашему усмотрению. Размеры графиков можно настроить, графики могут располагаться в одном окне или в отдельных окнах, которые можно размещать в любом месте на рабочем столе.

Множество автоматических измерений
Программное обеспечение Multi Channel имеет множество автоматических измерений. С их помощью можно выявить любую деталь вашего сигнала. Два набора курсоров (горизонтальные и вертикальные) могут быть использованы для указания части сигнала, которую нужно тщательно изучить. Автоматические измерения включают, например: минимум, максимум, верх-низ, среднеквадратичное значение, среднее, дисперсия, среднеквадратичное отклонение, частота.

Результаты измерений отображаются в специальном окне, которое можно разместить в любом месте экрана. Удобная панель инструментов позволяет включать или выключать измерения одним кликом. Результаты измерений можно скопировать в буфер обмена, например, для использования в отчетах. При печати графиков курсоры и результаты измерений также учитываются.

Анализатор спектра высокого разрешения
Анализатор спектра в ПО Multi Channel в полной мере использует большую память USB-осциллографов Handyscope. Большой объем памяти обеспечивает невероятно низкую полосу пропускания разрешения — всего 7,45 Гц на частотном диапазоне 500 МГц и вертикальный динамический диапазон 140 дБ. Быстрые и мощные алгоритмы БПФ с множеством настраиваемых оконных функций позволяют увидеть мельчайшие частотные компоненты в ваших сигналах.

Мультидисплейная опция анализатора спектра позволяет одновременно просматривать несколько частей спектра, что дает лучшее понимание анализируемых сигналов.

Усовершенствованные триггеры
Для управления расширенными возможностями триггера, ПО Multi Channel предоставляет удобное окно свойств триггера. Оно позволяет просматривать и настраивать все параметры триггера, такие как источник, тип, уровни и гистерезис, а также опциональные временные условия. Кроме того, он дает пояснение по выбранному типу триггера и примеры ситуаций, которые приводят к срабатыванию (левая колонка) и не приводят к срабатыванию (правая колонка на дисплее).

Неограниченное масштабирование

При измерении с высокой частотой дискретизации обязательна большая длина записи, в противном случае буфер данных будет заполнен до того, как сигнал будет измерен. Поэтому осциллографы Handyscopes могут иметь длину записи до 256 млн точек на канал.

Для удобного просмотра всех данных и в то же время возможности увидеть все детали сигналов, программное обеспечение Multi Channel, осциллограф, анализатор спектра и регистратор данных поддерживают сложные алгоритмы рисования сигналов с возможностью неограниченного масштабирования. Полный сигнал можно отобразить на экране любого размера без потери информации. При этом можно увеличивать изображение до любого необходимого уровня, чтобы рассмотреть самые мелкие детали сигналов. Увеличение в 1 миллион раз и даже больше — это не проблема, можно увеличить изображение гораздо дальше уровня выборки.

Анализ быстрых протоколов последовательной передачи данных
Для анализа или отладки последовательных коммуникаций просто измерьте сигнал(ы), передающие протокол, а затем проанализируйте и декодируйте их с помощью одного из анализаторов протоколов программного обеспечения Multi Channel. Декодированная информация из последовательных коммуникаций может быть отображена в виде таблиц, графиков или с помощью мультиметра.

Анализатор протоколов — полезный инструмент при разработке аппаратных и/или программных реализаций коммуникационных шин. Он также может быть использован при отладке неисправностей устройства или шины.

Регистрация данных 24/7
Измерение долгосрочных изменений сигнала осуществляется с помощью регистратора данных ПО Multi Channel. Регистратор данных регистрирует сигнал непрерывно с высокой скоростью, 24 часа в сутки, 7 дней в неделю. Результаты немедленно отображаются на экране, а все данные могут быть сохранены на диске. Удобная панель инструментов позволяет перемещаться по сохраненным файлам, чтобы найти важные моменты в измерении.

Особенности

  • Дифференциальные входы
  • Разрешение: 8, 12, 14, 16 бит
  • Вертикальная точность по постоянному току: 0,25 % (типично 0,1 %)
  • Частота дискретизации 200 Мвыб/с
  • Полоса пропускания: до 250 МГц
  • Объем памяти: до 256 млн точек на канал (опция)
  • Максимальная скорость потоковой передачи до 40 Мвыб/с
  • Точность временной базы: 1 ppm

Технические характеристики

Модель HS6 DIFF-1000 HS6 DIFF-500 HS6 DIFF-200 HS6 DIFF-100 HS6 DIFF-50
Количество каналов ввода 4 аналоговых
CH1, CH2, CH3, CH4 Изолированное гнездо BNC
Тип Дифференциальный вход
Разрешение Выбирается пользователем в программном обеспечении:
Основное: 8, 12, 14 бит
Улучшенное: 16 бит
Точность DC 0,25 % (типично 0,1 %) от полного диапазона ± 1 младший значащий разряд (LSB) при температуре 20–25 °C
Для достижения заявленной точности, дайте инструменту стабилизироваться в течение 20 минут. При работе в экстремальных температурных условиях требуется дополнительное время для стабилизации внутренней температуры.
Шум 305 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с)
90 мкВ RMS (диапазон 200 мВ, 16 бит, 6,25 МВыб/с)
Диапазоны (полная шкала) ±200 мВ
±400 мВ
±800 мВ
±2 В
±4 В
±8 В
±20 В
±40 В
±80 В
Режим входа AC/DC
Сопротивление 2 МОм / 12 пФ ± 1 %
1 МОм / 20 пФ ± 1 % с SafeGround
Максимальное напряжение 200 В (DC + пиковое AC < 10 кГц)
Максимальное синфазное напряжение диапазоны от 200 мВ до 800 мВ: 2 В
от 2 В до 8 В диапазоны: 20 В
от 20 В до 80 В диапазоны: 200 В
Коэффициент подавления синфазного сигнала -47 дБ
Полоса пропускания -3 дБ при 75 % от полной шкалы входного сигнала 250 МГц 250 МГц 250 МГц 100 МГц 100 МГц
Предел, выбираемый для каждого канала Выкл (250 МГц)
150 МГц
100 МГц
50 МГц
Выкл (250 МГц)
150 МГц
100 МГц
50 МГц
Выкл (250 МГц)
150 МГц
100 МГц
50 МГц
Выкл (100 МГц)
75 МГц
50 МГц
25 МГц
Выкл (100 МГц)
75 МГц
50 МГц
25 МГц
Граничная частота фильтра верхних частот (-3 дБ) ±1,5 Гц
SureConnect Опционально доступно (опция S)
Максимальное напряжение на соединении 200 В (DC + пиковое AC < 10 кГц)
Измерение сопротивления Опционально доступно (опция S)
Диапазоны (полная шкала) 100 Ом
200 Ом
500 Ом
1 кОм
2 кОм
5 кОм
10 кОм
20 кОм
50 кОм
100 кОм
200 кОм
500 кОм
1 МОм
2 МОм
Точность 1% от полной шкалы
Время отклика (до 95%) < 10 мкс
SafeGround Опционально доступно (опция G)
Максимальное напряжение на соединении 200 В (DC + пиковое AC < 10 кГц)
Максимальный ток отключения 500 мА
Время отклика < 100 нс
Максимальная частота дискретизации
8 бит измерение на одном канале 1 ГВыб/с 500 МВыб/с 200 МВыб/с 100 МВыб/с 50 МВыб/с
измерение на двух каналах 500 МВыб/с 200 МВыб/с 100 МВыб/с 50 МВыб/с 20 МВыб/с
измерение на трех или четырех каналах 200 МВыб/с 100 МВыб/с 50 МВыб/с 20 МВыб/с 10 МВыб/с
12 бит измерение на одном канале 500 МВыб/с 200 МВыб/с 100 МВыб/с 50 МВыб/с 20 МВыб/с
измерение на двух каналах 200 МВыб/с 100 МВыб/с 50 МВыб/с 20 МВыб/с 10 МВыб/с
измерение на трех или четырех каналах 100 МВыб/с 50 МВыб/с 20 МВыб/с 10 МВыб/с 5 МВыб/с
14 бит 100 МВыб/с 50 МВыб/с 20 МВыб/с 10 МВыб/с 5 МВыб/с
16 бит 6,25 МВыб/с 3,125 МВыб/с 1,25 МВыб/с 625 кВыб/с 312,5 кВыб/с
Максимальная скорость потоковой передачи1
8 бит измерение на одном канале 200 МВыб/с2 100 МВыб/с2 40 МВыб/с 20 МВыб/с 10 МВыб/с
измерение на двух каналах 100 МВыб/с3 50 МВыб/с3 20 МВыб/с 10 МВыб/с 5 МВыб/с
измерение на трех или четырех каналах 50 МВыб/с4 25 МВыб/с4 10 МВыб/с 5 МВыб/с 2,5 МВыб/с
12 бит измерение на одном канале 100 МВыб/с3 50 МВыб/с3 20 МВыб/с 10 МВыб/с 5 МВыб/с
измерение на двух каналах 50 МВыб/с4 25 МВыб/с4 10 МВыб/с 5 МВыб/с 2,5 МВыб/с
измерение на трех или четырех каналах 25 МВыб/с5 12,5 МВыб/с5 5 МВыб/с 2,5 МВыб/с 1,25 МВыб/с
14 бит измерение на одном канале 100 МВыб/с3 50 МВыб/с3 20 МВыб/с 10 МВыб/с 5 МВыб/с
измерение на двух каналах 50 МВыб/с4 25 МВыб/с4 10 МВыб/с 5 МВыб/с 2,5 МВыб/с
измерение на трех или четырех каналах 25 МВыб/с5 12,5 МВыб/с5 5 МВыб/с 2,5 МВыб/с 1,25 МВыб/с
16 бит 6,25 МВыб/с6 3,125 МВыб/с 1,25 МВыб/с 625 кВыб/с 312,5 кВыб/с
1На некоторых компьютерах максимальная скорость потоковой передачи может быть недоступна из-за ограничений компьютера.
2≤ 40 МВыб/с при подключении к USB 2.0
3≤ 20 МВыб/с при подключении к USB 2.0
4≤ 10 МВыб/с при подключении к USB 2.0
5≤ 5 МВыб/с при подключении к USB 2.0
6≤ 3,125 МВыб/с при подключении к USB 2.0
Источник тактовой частоты выборки
Внутренний TCXO
Точность: ±0,0001%
Стабильность: ±1 ppm в диапазоне от 0°C до 55°C
Старение генератора развертки: ±1 ppm/год
Внешний LVDS, на разъемах CMI
Частота входного сигнала: 10 МГц ±1%, 16,369 МГц ±1%
Память Стандартная модель XM опция
Разрешение 8 бит измерение на одном канале 1 МБ на канал 256 МБ на канал
измерение на двух каналах 512 МБ на канал 128 МБ на канал
измерение на трех или четырех каналах 256 кБ на канал 64 МБ на канал
Разрешение 12, 14, 16 бит измерение на одном канале 512 кБ на канал 128 МБ на канал
измерение на двух каналах 256 кБ на канал 64 МБ на канал
измерение на трех или четырех каналах 128 кБ на канал 32 МБ на канал
Триггер (доступен только в режиме осциллографа/блоковом режиме, недоступен в режиме потоковой передачи данных)
Система цифровая, 2 уровня
Источник CH1, CH2, CH3, CH4, OR, цифровой внешний
Режимы триггера восходящий фронт, нисходящий фронт, любой фронт
внутри окна, за пределами окна, вход в окно, выход из окна (временные условия только на CH1)
ширина импульса (только на CH1)
интервал (только на CH1)
Регулировка уровня 0 до 100% от полной шкалы
Регулировка гистерезиса 0 до 100% от полной шкалы
Разрешение 0,006% (14, 16 бит) / 0,025% (12 бит)
Предварительный триггер 0 до выбранной длины записи, разрешение 1 выборка
Посттриггер 0 до выбранной длины записи, разрешение 1 выборка
Удержание триггера от 0 до 63 MSamples, разрешение 1 выборка
Задержка триггера 0 до 8 GSamples, разрешение 1 выборка
Цифровой внешний триггер вход: разъем расширения, пины 1 и 2
диапазон: 0 до 2,5 В (TTL)
сцепление: DC
Фазовое дрожание ≤1 выборка
Синхронизация нескольких приборов
Синхронизация через CMI (доступна, когда все инструменты подключены через USB)
Максимальное количество инструментов ограничено количеством доступных USB-портов
Точность синхронизации 0 ppm
Интерфейс CMI 2x, CMI 1, CMI 2
Необходимый соединительный кабель кабель CMI TP-C50H
Максимальная длина кабеля 50 см
Синхронизация через WCMI (доступна, когда все инструменты подключены через USB, LAN и WiFi)
Максимальное количество инструментов не ограничено
Требуемый модуль связи WCMI - 8, WCMI - 9
Точность тактовой синхронизации ≤ 1 ppm, типично ≤ 0,2 ppm
Уровень дрожания триггера при частоте дискретизации1
  ≤ 1 МВыб/с > 1 МВыб/с
2 × "5" ≤ ±2 выборок ≤ ±2 мкс
"5" и "6"
Источник триггера "5" ≤ ±2 выборок ≤ ±2 мкс
Источник триггера "6" ≤ ±8 выборок ≤ ±8 мкс
2 × "6" ≤ ±8 выборок ≤ ±8 мкс
1. "5" = WiFiScope WS5 или Handyscope HS5
"6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS или ATS605004D-XMS
Калибровка щупа
Выход Контакты разъема расширения 3 (сигнал) и 6 (земля)
Сигнал Прямоугольная форма
Уровень -1 В до 1 В
Частота 1 кГц
Интерфейс
Интерфейс USB 3.0 SuperSpeed (5 Гбит/с); (совместим с USB 2.0 HighSpeed)
Питание
Питание От порта USB или внешнего источника
Потребление 5 В DC 1200 мА макс.
Внешнее питание От второго порта USB или адаптера питания
Физические параметры
Габариты 25 мм × 170 мм × 140 мм
Вес 500 г
Длина USB-кабеля 1,8 м
Разъемы ввода/вывода
Каналы 1, 2, 3, 4 BNC, гнездо
USB Фиксированный кабель с USB 3.0 тип A разъемом, 1.8 м
Разъем расширения D-sub 9 pins female
Питание Разъем питания 3,5 мм
Разъемы ввода/вывода CMI 2 разъема HDMI типа C
Требования к системе
Подключение к ПК USB 2.0, USB 3.0 или USB 3.1
Операционная система Windows 10 / 11, 64 бита; Linux (через libtiepie-hw SDK)
Условия окружающей среды
Эксплуатация Температура: 20°C до 25°C
Относительная влажность: 10 % до 90 %, без конденсации
Хранение Температура: -20°C до 70°C
Относительная влажность: 5 % до 95 %, без конденсации
Сертификации и соответствия
Соответствие маркировке CE Да
Соответствие RoHS Да
EN 55011:2009/A1:2010 Да
EN 55022:2006/A1:2007 Да
EN 61000-6-1:2007 Да
EN 61000-6-3:2007 Да
Дополнительное ПО (приобретается отдельно)
Расширенная память (XM)
Тестер предварительного соответствия ЭМС
ПО для проверки соединения SureConnect
SafeGround (дифференциальные / однофазные переключаемые входы)
Гарантия на 5 лет

Руководство пользователя

PDF  Загрузить руководство по эксплуатации TiePie Handyscope HS6 DIFF-200 (англ.).

PDF  Загрузить руководство по ПО для TiePie Handyscope HS6 DIFF-200 (англ.).

Программное обеспечение

Загрузить программное обеспечение Multi Channel для TiePie Handyscope HS6 DIFF-200.

Загрузить драйверы для TiePie Handyscope HS6 DIFF-200.

Комплектация

  • Цифровой осциллограф TiePie Handyscope HS6 DIFF-200 — 1 шт.
  • Чехол для переноски BB391 — 1 шт.
  • Измерительные щупы TP-C812B (дифференциальный BNC -> разъем типа "банан" 4 мм) — 4 шт.
  • Дифференциальный аттенюатор TP-DA10 — 4 шт.
  • Крупные зажимы-крокодилы TP-AC80I (зеленый, синий, желтый, красный, 4 черных) — 8 шт.
  • Средние зажимы-крокодилы TP-AC10I (зеленый, синий, желтый, красный, 4 черных) — 8 шт.
  • Малые зажимы-крокодилы TP-AC5 (зеленый, синий, желтый, красный, 4 черных) — 8 шт.
  • Блок питания — 1 шт.
  • Внешний кабель питания для USB-порта — 1 шт.
  • Кабель для компенсации щупа TP-DB9-BNC-30 (только с опцией SafeGround) — 1 шт.
  • Программное обеспечение для Windows 10 / 11 — 1 шт.
  • Драйверы для Windows 10 / 11 — 1 шт.
  • Набор для разработки ПО для Windows 10 / 11 и Linux — 1 шт.
  • Руководства (инструкция по работе с прибором и пользовательские руководства ПО), печатные и цифровые

Количество каналов цифрового осциллографа:

  • Четырехканальный

Объем памяти цифрового осциллографа:

  • 1 МБ

Тип цифрового осциллографа:

  • USB

Полоса пропускания цифрового осциллографа:

  • 250 МГц

Частота дискретизации цифрового осциллографа:

  • 200 МВыб/с

Диагональ экрана цифрового осциллографа:

  • Без дисплея

Отзывы клиентов

Чат по продажам
 Онлайн чат в сети
Контакты
Телефон:
Email:
Сравнить
Не выбрано товаров для сравнения
Чат по продажам
Контакты
Сравнить
