Анализатор спектра TinySA Ultra
Все о товаре
Похожие товары
(₴)
(₴)
- Львов
- Львов

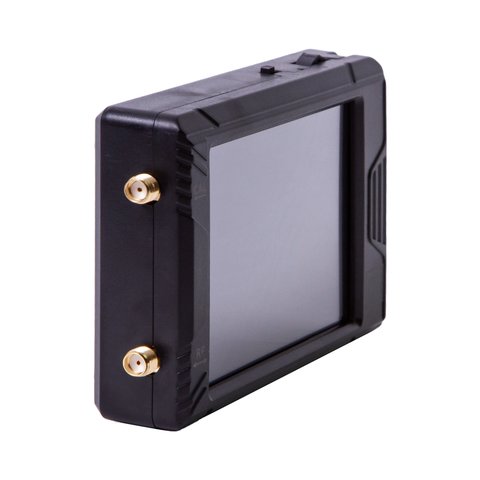

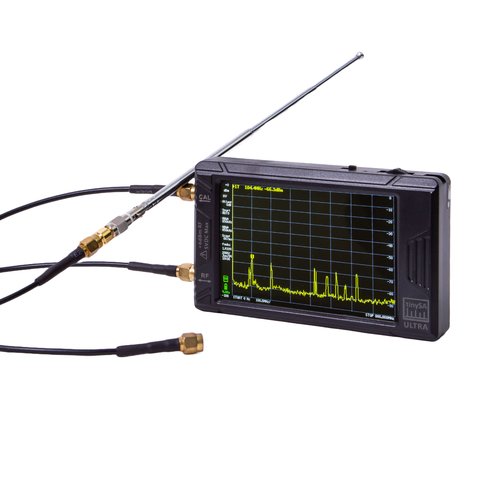

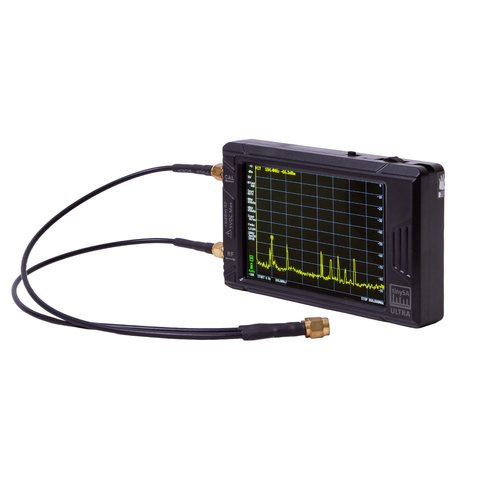

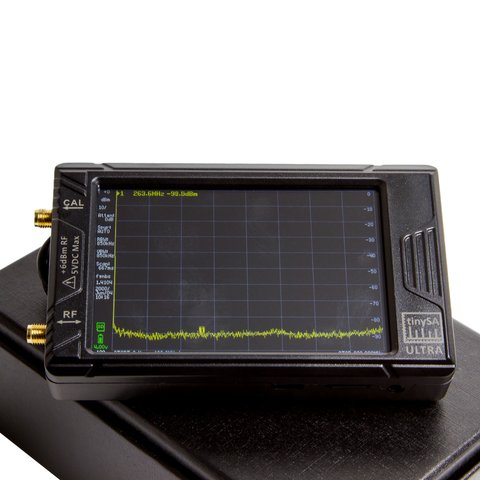

TinySA Ultra – это портативный анализатор спектра с диапазоном частот от 100 кГц до 6 ГГц. Это устройство оснащено четырехдюймовым резистивным сенсорным цветным дисплеем, который отображает полный диапазон частот при 450 точках сканирования, и имеет в комплекте аккумуляторную батарею, обеспечивающую до двух часов работы в портативном режиме. Кроме того, анализатор имеет два разных режима: нормальный режим и ультра режим. Кроме того, TinySA Ultra имеет множество встроенных опций конфигурации, в частности, полосовой фильтр и ступенчатый входной аттенюатор.
Максимальный входной уровень TinySA составляет +6 дБм. Когда tinySA Ultra не используется в качестве анализатора спектра, его можно также использовать в качестве генератора сигналов синусоидальной или прямоугольной формы. Анализатором можно полностью управлять с помощью ПК через USB-кабель. Он также оснащен автоматическим самотестированием и самокалибровкой с помощью встроенного генератора сигналов.
Особенности
- Диапазон частот: от 100 кГц до 6 ГГц.
- Дисплей: цветной сенсорный с диагональю 4,0 дюйма.
- Батарея: обеспечивает до 2 часов непрерывной работы при полном заряде.
- Два режима работы: нормальный и ультра-режим.
- Конфигурация: полоснопропускающий фильтр и аттенюатор.
- Генератор сигналов: выдает синусоидальные/прямоугольные волны.
- Управление через USB и автоматическая самокалибровка.
Технические характеристики
Дисплей | резистивный сенсорный, 4,0 дюйма, 480×320 пикселей |
Режимы | обычный, ультрарежим |
Отображаемое разрешение | макс 450 точек измерения |
Слот для SD-карты | микро SD-карта |
Аудиовыход | разъем для наушников 3,5 мм |
Источник питания | USB 5 В (макс. 1,3 А) |
Работа от аккумулятора | 2 часа работы при полной зарядке |
Защита от электростатического разряда | есть |
Анализатор спектра | |
---|---|
Диапазон частот (нормальный режим) | 100 кГц – 800 МГц |
Диапазон частот (ультрарежим) | 100 кГц – 6 ГГц |
Максимально допустимый уровень входного сигнала | +6 дБм, при входном аттенюаторе 0 дБ |
Входное сопротивление | 50 Ом (входное затухание > 10 дБ) |
Точка сжатия на 1 дБ | -1 дБм (при внутреннем аттенюаторе 0 дБ) |
Фазовый шум | -90 дБ/Гц для смещения на 100 кГц и -120 дБ/Гц для смещения на 1 МГц |
Динамический диапазон | 70 дБ (отсутствуют паразитные гармоники при RBW 30 кГц) |
Абсолютная погрешность измерения уровня мощности | ± 2 дБ (после калибровки) |
Ширина полосы фильтров разрешающей способности | ручные (0,2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц) или автоматические |
Генератор сигналов | |
Частотный диапазон (синусоидальный выход) | 100 кГц - 800 МГц |
Частотный диапазон (выходной сигнал прямоугольный формы) | до 4,4 ГГц, если не используется как анализатор спектра |
Гармоники | < -40 дБн в диапазоне 100 кГц - 800 МГц |
Модуляция | АМ, УП-ФМ, ШП-ФМ |
Точность уровня | ±2 дБ до 800 МГц, для уровней от -72 дБм до -18 дБм, снижение точности ниже -72 дБм |
Разрешение выходной частоты | 44 Гц ниже 800 МГц |
Эталонный генератор | |
Частота | настраиваемая, 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц |
Форма | прямоугольный сигнал с основной частотой -35,6 дБм, подключенный к калибровочному выходу |

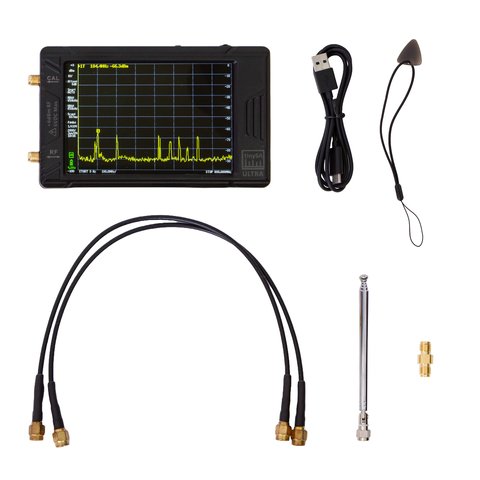

Комплектация
- Анализатор спектра TinySA Ultra — 1 шт.
- Соединительные SMA-кабели — 2 шт.
- Цилиндрический соединитель типа "гнездо-гнездо" — 1 шт.
- Антенна с SMA-разъемом — 1 шт.
- Зарядный кабель USB-C — 1 шт.
- Карта микро SD на 32 ГБ — 1 шт.
Максимальная частота анализатора спектра:
- 5,3 ГГц
