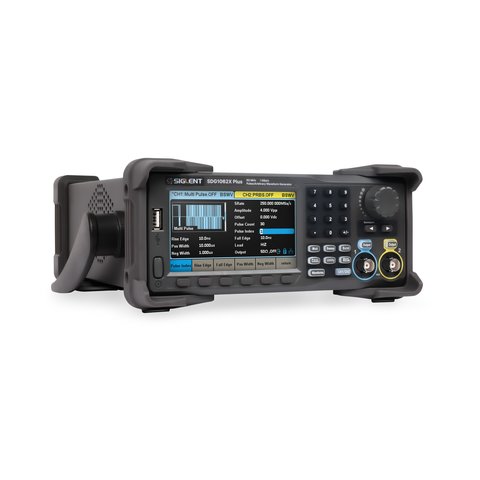

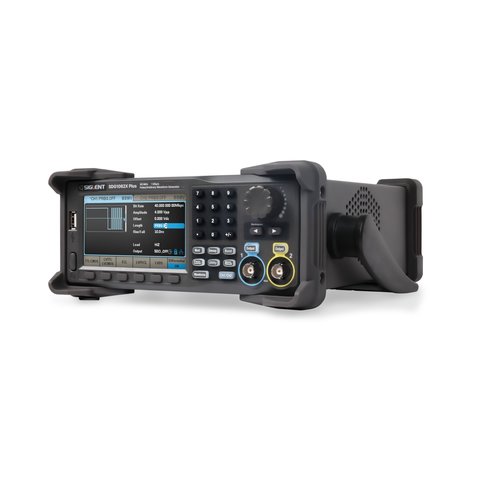

Генератор сигналов SIGLENT SDG1062X Plus
Все о товаре
SIGLENT SDG1062X Plus — это двухканальный генератор функций/сигналов произвольной формы с полосой пропускания 60 МГц, частотой дискретизации 1 Гвыб/с, длиной волны 8 Мт на канал и вертикальным разрешением 16 бит, что позволяет с высокой точностью генерировать сигналы с низким уровнем джиттера и высокими частотами. Технология EasyPulse обеспечивает высокую точность выходного сигнала, а встроенный веб-интерфейс позволяет оператору управлять устройством через браузер. В отличие от большинства генераторов функций, генераторы серии SDG1000X Plus могут поддерживать как синусоидальные, так и прямоугольные сигналы в пределах полосы пропускания. Генератор также имеет функции последовательного вывода сигналов, генерации псевдослучайных двоичных последовательностей (PRBS) и двойного импульсного вывода для выполнения широкого диапазона задач. Помимо аналогового выхода, устройство оснащено USB-хостом, USB-устройством и LAN-интерфейсом. Благодаря графическому интерфейсу и интуитивно понятной навигации по меню все функции и параметры легко находить и использовать.
Особенности
- Функция последовательного воспроизведения сигналов с максимальной глубиной хранения 8 Мт на канал
- Функция многократного импульсного вывода, которая используется для измерения параметров переключения силового оборудования и оценки его динамических характеристик
- Инновационная технология EasyPulse позволяет генерировать квадратные или импульсные сигналы с низким уровнем джиттера, что обеспечивает широкий диапазон и высокую точность настройки ширины импульса и времени нарастания/спада
- Инновационная технология TrueArb позволяет устройству точечно генерировать сигнал, при этом каждая точка данных может обрабатываться отдельно, снижая уровень джиттера и частоту ошибок и обеспечивая удобное отображение сохраненных сигналов
- Поддерживает генерацию PRBS до 40 Мбит/с
- Широкий выбор аналоговых и цифровых типов модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM
- Пакетный режим (Burst Mode) и режим генерации переменной частоты (Sweep Mode)
- Функция генератора гармоник
- Функция объединения сигналов
- Высокоточный частотомер
- 196 типов встроенных сигналов произвольной формы
- Встроенный веб-сервер, поддерживающий управление устройством через веб-браузер
Технические характеристики
| SDG1022X Plus | SDG1032X Plus | SDG1062X Plus | |
|---|---|---|---|
| Полоса пропускания | 25 МГц | 30 МГц | 60 МГц |
| Количество каналов | 2 | ||
| Частота дискретизации | 1 Гвыб/с (интерполяция 4X) | ||
| Вертикальное разрешение | 16 бит | ||
| Длина сигнала произвольной формы | 8 Мт/канал | ||
| Макс. амплитуда | ±10 В | ||
| Макс. амплитуда выходного сигнала | 20 Вpp | ||
| Частотомер | до 200 МГц | ||
| Дисплей | 4.3'' RGB, 480 × 272 | ||

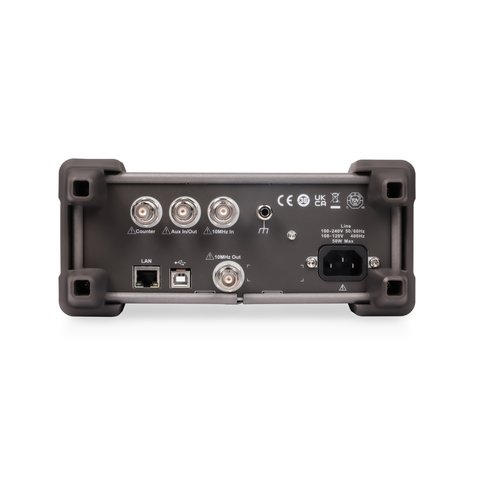

| Интерфейс | Стандартные: USB Host, USB Device (USBTMC), LAN (VXI-11) | ||
| Опции: GPIB (адаптер USB-GPIB) | |||
| Габариты | 260 × 107 × 296 мм | ||
| Вес | ок. 3.5 кг | ||
Материалы
Скачать технический паспорт генераторов сигналов SIGLENT серии SDG1000X (англ.)
Скачать инструкцию по эксплуатации генераторов сигналов SIGLENT серии SDG1000X (англ.)
Скачать инструкцию по программированию генераторов сигналов SIGLENT серии SDG (англ.)
Комплектация
- Генератор сигналов SIGLENT SDG1062X Plus — 1 шт.
- Кабель питания — 1 шт.
- USB кабель — 1 шт.
- Краткое руководство — 1 шт.
Максимальная частота сигнала генератора сигналов:
- 60 МГц
Количество каналов генератора сигналов:
- Двухканальный
