RIFF Box 2

RIFF Box 2 разработан, чтобы совмещать различные протоколы передачи данных.

Как подготовить RIFF Box для работы с ISP-соединением

RIFF Box 2 – Возможности аппаратного обеспечения:

• Двухядерный Cortex-M4 MCU @ 204МГц
• USB (устройство) для подключения бокса к ПК. Скорость: Высокая (480 Мбит/с)
• Подключение бокса к устройству (Host) Скорость: Полная скорость(48 Мбит/с)
• SD/MMC интерфейс с 1-битной (DAT0) и 4-битной (DAT0-DAT3) поддержкой адресной шины и SD_CLK приблизительно 52 МГц
• UART интерфейс
• RIFF™ функция смарт-обследования
• 23 GPIO-контакты (1.65В до 3.6В), которые можно настроить для разных устройств и протоколов, таких как NAND, SPI, I2C и т.д.
• 4 фиксированные 3.3V GPIO-контакты

RIFF Box 2 - Особенности интерфейса:

• 20-пиновый штыревой разъем:
  • JTAG-интерфейс: TRST, TDI, TMS, TCK, RTCK, TDO и NRST
  • SWD (Serial Wire Debug) Интерфейс: SWCLK, SWDIO (SWDIO и SWCLK накладываются на TMS и TCK пины)
• 30-пиновый штыревой разъем:
  • SD/MMC интерфейс 1/4бит @ 52МГц
  • Настраиваемые 23 GPIO-контакты (1.65V до 3.6V)
• USB-разъем: подсоединяет бокс к ПК @ Высокоскоростной (480 Мбит/с), прибл.20 МБ/с
• Встроенный USB разъем: соединяет бокс с устройствами USB @ Полная скорость (48 Мбит/с), прибл. 1.5-2 МБ/с
• RJ-45-разьем:
  • 6.1 RIFF™ функция смарт-обследования
  • 6.2 UART-порт
  • 6.3 4 фиксированные 3.3V GPIO-контакты

RIFF Box 2 - Поддерживаемые обновления SD/MMD:

Обновление 1.0 до 1.7 (для MMC: v4.0, v4.1, v4.2, v4.3, v4.41, v4.5, v4.51, v5.0) и выше

RIFF Box 2 - Поддерживаемые процессоры JTAG *:

• ARM7
• ARM920
• ARM926
• ARM946
• ARM7EJS
• ARM11
• CORTEX-A5
• CORTEX-A8
• CORTEX-A9
• CORTEX-A15
• OMAP3430
• OMAP3630
• OMAP4430
• TEGRA2 (CORTEX-A9)
• TEGRA2 (ARM7)
• QUALCOMM S3 (ARM7, ARM11, SCORPION)
• QUALCOMM S4 (ARM7, ARM11, SCORPION)
• NOVATHOR
• PXA270
• PXA312
• MIPS32™ IR5Bit
• MIPS32™ IR8Bit

RIFF Box 2 - ПО:

• RIFF JTAG -менеджер
• RIFF удаленный помощник
• RIFF клиент Admin / SN-ридер
• RIFF Box USB драйвера

Новое програмное обеспечение абсолютно совместимо с Windows 10, что обеспечивает простую и быструю установку. Просто подключите RIFF Box к компьютеру с Windows 10 и установка произойдет автоматически. Для предыдущих версий Windows предоставляются драйвера и мастер установки RIFF JTAG-менеджера.

RIFF Box 2 - Комплектация:

• Riff Box 2 – 1 шт.

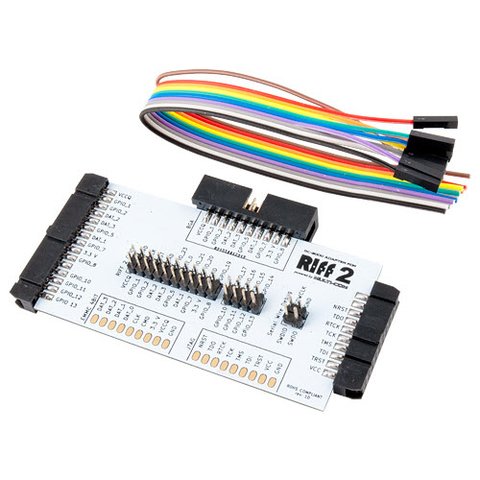

• Адаптер eMMC/JTAG - 1шт.
• Ленточный кабель – 1 шт.

Поставщик оставляет за собой право изменять состав кабелей и аксессуаров, которые входят в комплект поставки. Это связано со стремительным технологическим развитием и усилиями, направленными на полнейшее удовлетворение потребностей пользователей. Поэтому предложенный выше список является ориентировочным. Более подробную информацию можно получить у наших менеджеров по продажам.

* Разработчик предоставляет поддержку только для тех моделей, что находятся в списке поддерживаемых устройств. Не все сервисные операции могут быть произведены на некоторых поддерживаемых моделях из-за разницы версий в аппаратном / программном обеспечении. Вы можете ознакомиться с полным перечнем поддерживаемых моделей на официальном сайте продукта или на GSM форуме.

Программатор подходит к следующим моделям мобильных телефонов:

• HTC 1010
• LG 160
• Samsung
