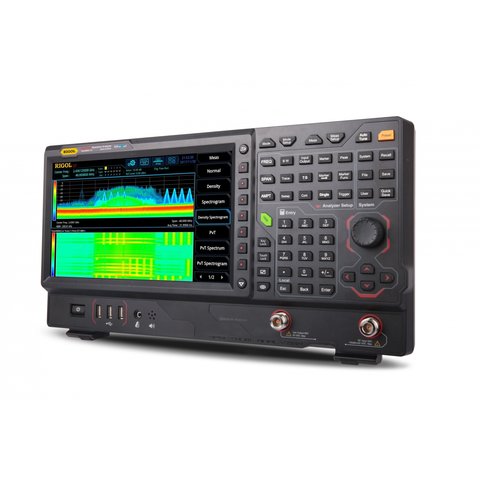

Анализатор спектра реального времени RIGOL RSA5065

RIGOL RSA5065 совмещает возможность работы в реальном режиме, отображение множества данных, усовершенствованные функции запуска, что дает возможность пользователю быстро захватывать, идентифицировать и анализировать  сложные события.  Устройство сканирует полный спектр от 9 кГц до 6,5 ГГц с максимальной полосой пропускания 51,2 Мвыб/с.

Это отличный инструмент для инженеров, работающих с РЧ-технологиями (Wi-Fi, Bluetooth, и др.).

Особенности

• Технология Ultra-Real.
• Частота до 6,5 ГГц.
• Средний уровень собственных шумов (DANL): <-165 дБм (типично).
• Фазовый шум <-108 дБн/Гц (типично).
• Погрешность измерений уровня <0.8 дБ.
• Минимальная разрешающая способность по полосе пропускания (RBW) 1 Гц.
• Фильтр ЭМП и квазипиковый детектор.
• Различные функции измерений.
• Множество режимов измерений.
• Полоса пропускания для анализа в реальном времени до 40 МГц.
• Множество режимов запуска.
• Плотность, спектральная диаграмма, и другие режимы отображения в качестве опций в ПО.
• 10.1-дюймовый сенсорный экран, поддерживающий управление прикосновением.

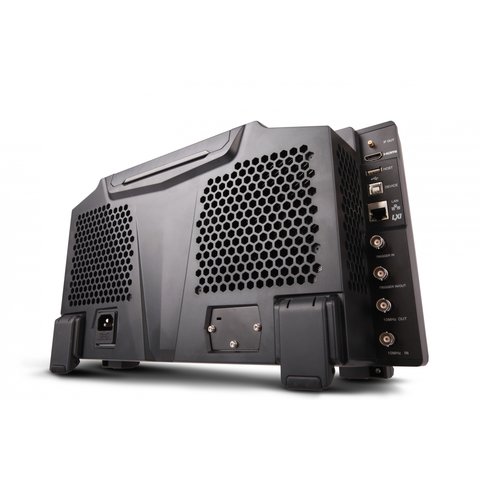

• USB, LAN, HDMI и другие интерфейсы для связи.

Сравнительные характеристики

Технические характеристики

Все режимы измерений

Режим общего использования General-Purpose Spectrum Analyzer (GPSA)

Частота

Точность считывания частоты
Маркерное частотное разрешение		интервал/(к-во точек развертки - 1)
Маркерная частотная неопределённость		±(маркерное частотное считывание × опорная частотная точность + 1% × интервал + 10% × разрешение по полосе пропускания + маркерное частотное разрешение)
Частотомер
Разрешение		1 Гц
Неопределённость		±(маркерное частотное считывание × опорная частотная точность + разрешение частотомера)
Частотный интервал
Диапазон		0 Гц, 10 Гц до макс. частоты
Разрешение		2 Гц
Неопределённость		±интервал/(к-во точек развертки - 1)
Фазовый шум SSB
		20℃ – 30℃，fc = 500 МГц
Сигнал несущей частоты	1 кГц	<-95 дБн/Гц (типично)
	10 кГц	<-106 дБн/Гц, <-108 дБн/Гц (типично)
	100 кГц	<-106 дБн/Гц, <-108 дБн/Гц (типично)
	1 МГц	<-115 дБн/Гц, <-117 дБн/Гц (типично)
Остаточная FM
		20℃ - 30℃ , RBW = VBW = 1 кГц
Остаточная FM		<10 Гц (номинальное значение)
Полоса пропускания
Разрешение по полосе пропускания (-3 дБ)		1 Гц - 10 МГц, последовательно 1-3-10
Точность RBW		<5% (номинальное значение)
Разрешение по фильтру коэффициента формы (60 дБ: 3 дБ)		<5 (номинальное значение)
Полоса пропускания по видеосигналу (-3 дБ)		1 Гц - 10 МГц, последовательно 1-3-10
Разрешение по полосе пропускания (-6 дБ)		200 Гц, 9 кГц, 120 кГц, 1 МГц

Амплитуда

Диапазон измерений
Диапазон		fc ≥ 10 МГц
		DANL до +30 дБм
Максимальный безопасный входной уровень
DC напряжение		50 В
Мощность РЧ в непрерывном режиме		+30 дБм, аттенюация ≥ 40 дБ, предусилитель выкл.
		-10 дБм, аттенюация = 20 дБ, Предусилитель вкл.
Максимальный уровень повреждения
Мощность РЧ в непрерывном режиме		+33 дБм (2 Вт)
Средний отображаемый уровень шума (DANL)
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
Предусилитель выкл.	9 кГц – 100 кГц	<-120 дБм (типично)		<-120 дБм (типично)
	100 кГц – 20 МГц	<-135 дБм, <-140 дБм (типично)		<-135 дБм, <-140 дБм (типично)
	20 МГц – 1.5 ГГц	<-142 дБм, <-145 дБм (типично)		<-142 дБм, <-145 дБм (типично)
	1.5 ГГц – 2.7 ГГц	<-140 дБм, <-143 дБм (типично)		<-140 дБм, <-143 дБм (типично)
	2.7 ГГц – 3.2 ГГц	<-138 дБм, <-141 дБм (типично)		<-138 дБм, <-141 дБм (типично)
	3.2 ГГц – 5.5 ГГц			<-138 дБм, <-143 дБм (типично)
	5.5 ГГц – 6.5 ГГц			<-136 дБм, <-141 дБм (типично)
Предусилитель вкл.	100 кГц – 20 МГц	<-152 дБм, <-160 дБм (типично)		<-152 дБм, <-160 дБм (типично)
	20 МГц – 1.5 ГГц	<-162 дБм, <-165 дБм (типично)		<-162 дБм, <-165 дБм (типично)
	1.5 ГГц – 2.7 ГГц	<-160 дБм, <-163 дБм (типично)		<-160 дБм, <-163 дБм (типично)
	2.7 ГГц – 3.2 ГГц	<-158 дБм, <-161 дБм (типично)		<-158 дБм, <-161 дБм (типично)
	3.2 ГГц – 5.5 ГГц			<-156 дБм, <-161 дБм (типично)
	5.5 ГГц – 6.5 ГГц			<-154 дБм, <-159 дБм (типично)
Отображение уровня
Логарифмическая шкала		1 дБ - 200 дБ
Линейная шкала		от 0 до опорного уровня
К-во точек для отображения		801
К-во записей		6
Детектор записей		normal, pos-peak, neg-peak, sample, RMS average, voltage average, quasi-peak
Функции записи		clear write, max hold, min hold, average, view, blank
Единицы измерения		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Полоса пропускания
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
		аттенюация = 10 дБ, относительно к 50 МГц, 20℃ – 30℃
Предусилитель выкл.	100 кГц – 3.2 ГГц	<0.5 дБ, <0.3 дБ (типично)		<0.5 дБ, <0.3 дБ (типично)
	3.2 ГГц – 6.5 ГГц			<0.7 дБ, <0.5 дБ (типично)
		аттенюация = 0 дБ, относительно к 50 МГц, 20℃ – 30℃
Предусилитель вкл.	100 кГц – 3.2 ГГц	<0.7 дБ, <0.3 дБ (типично)		<0.7 дБ, <0.3 дБ (типично)
	3.2 ГГц – 6.5 ГГц			<0.9 дБ, <0.5 дБ (типично)
Неопределённость входной аттенюации
Диапазон настроек		0 дБ – 50 дБ, с шагом 1 дБ
Неопределённость		fc = 50 МГц, относительно к 10 дБ, предусилитель выкл., 20℃ – 30℃
		<0.3 дБ
Абсолютная точность амплитуды
Неопределённость		fc = 50 МГц, пиковый детектор, предусилитель выкл., аттенюация = 10 дБ, уровень входного сигнала = -10 дБм, 20℃ – 30℃
		<0.3 дБ
Опорный уровень
Диапазон	Логарифмическая шкала	-170 дБм – +30 дБм, с шагом 0.01 дБ
	Линейная шкала	707 pV – 7.07 V, 0.11% (0.01 дБ) разрешение
RBW Switching
Неопределённость		1 Гц – 1 МГц: <0.1 дБ
		3 МГц, 10 МГц: <0.3 дБ
Неопределённость измерения уровня
		95% уровень доверительной вероятности, S/N > 20 дБ, RBW = VBW = 1 кГц, предусилитель выкл., аттенюация = 10 дБ, -50 дБм < входной уровень ≤ 0 дБм, fc > 10 МГц, 20℃ – 30℃
Неопределённость измерения уровня		<0.8 дБ (номинальное значение)
RF Input VSWR
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
VSWR	300 кГц – 3.2 ГГц	<1.6 (номинальное значение)		<1.6 (номинальное значение)
	3.2 ГГц – 6.5 ГГц			<1.8 (номинальное значение)
Искажение
Перехват составляющих второй гармоники (SHI)		fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, аттенюация = 0 дБ, предусилитель выкл.
		+45 дБм
Перехват составляющих третьего порядка (–I)		fc ≥ 50 МГц, два -20 дБм тона при 200 кГц, аттенюация = 0 дБ, предусилитель выкл.
		+11 дБм, +15 дБм (типично)
1 дБ амплитудные искажения (P1дБ)		fc ≥ 50 МГц, аттенюация = 0 дБ, предусилитель выкл.
		0 дБм (номинальное значение)
Паразитный выходной сигнал
Остаточный отклик		вход обрывается при нагрузке 50 Ом, аттенюация = 0 дБ, 20℃ – 30℃
		<-90 дБм, <-100 дБм (типично)
Промежуточная частота		<-60 дБн
Паразитный вход		mixer level = -30 дБм
		<-60 дБн

Развертка

Запуск

Режим анализатора спектра в реальном времени (RTSA)

Комплектация

• Анализатор спектра RIGOL RSA5065 — 1 шт.
• Кабель питания — 1 шт.

Максимальная частота анализатора спектра:

• 6,5 ГГц
