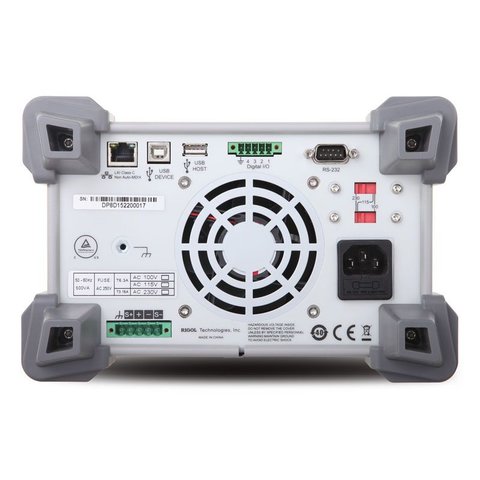

Программируемый блок питания Rigol DP811A
Все о товаре
Rigol DP811A – одноканальный программируемый источник постоянного тока с двумя режимами работы (40 В / 5 A, 20 В / 10 A).
Особенности
- 1 канал, два режима работы (40 В / 5 A, 20 В / 10 A).
- Быстрый отклик: < 50 мкс.
- 3.5-дюймовый TFT дисплей.
- Низкий уровень шума и пульсации: <350 мкВскз / 2 мAскз.
- Воздушный метод охлаждения.
- Возможность подлючения через USB Host & Device, LAN, RS232 и Digital IO.
- Стандарты: CE, cTUВus, ISO9001:2008, ISO14001:2004.
Инструкции
Скачать руководство пользователя для серии Rigol DP800A (англ.).
Скачать краткое руководство для серии Rigol DP800A (англ.).
Программное обеспечение
Скачать программное обеспечение UltraSigma.
Технические характеристики
| Каналы | 1 (два режима работы) | |
| Выходной режим работы | 20 В / 10 A (низкое напряжение) | 40 В / 5 A (высокое напряжение) |
| Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃) | ||
| По напряжению | 0 ～ +20 В | 0 ～ +40 В |
| По току | 0 ～ 10 A | 0 ～ 5 A |
| OVP | 0.1 В ～ 22 В | 0.1 В ～ 44 В |
| OCP | 0.1 A ～ 11 A | 0.1 В ～ 5.5 A |
| Коэффициент влияния нагрузки ±(процент результата + погрешность) | ||
| По напряжению | < 0.01%+2 мВ | |
| По току | <0.01%+250 мкА | |
| Коэффициент влияния напряжения питания ±(процент результата + погрешность) | ||
| По напряжению | <0.01%+2 мВ | |
| По току | <0.01%+250 мкА | |
| Пульсации и шум (от 20 Гц до 20 МГц) | ||
| По напряжению в нормальном режиме | < 350 мкВскз / 2 мВpp | |
| По току в нормальном режиме | < 2 мАскз | |
| Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность) | ||
| Программирование | По напряжению | 0.05%+10 мВ |
| По току | 0.1%+10 мА | |
| Считывание | По напряжению | 0.05% + 10 мВ |
| По току | 0.1% + 10 мА | |
| Разрешение | ||
| Программирование | По напряжению | 1 мВ |
| По току | 0.5 мА | |
| Считывание | По напряжению | 0.1 мВ |
| По току | 0.1 мА | |
| Отображение | По напряжению | 1 мВ |
| По току | 1 мА | |
| Время обработки команд | <100 мс | |
| Температурный коэффициент на ℃ (процент результата + погрешность) | ||
| По напряжению | 0.01%+3 мВ | |
| По току | 0.02%+3 мА | |
| Стабильность ±(процент результата + погрешность) | ||
| По напряжению | 0.02% + 1 мВ | |
| По току | 0.1% + 1 мА | |
| Скорость контроля программирования напряжения (1% общего диапазона вариации) | ||
| Нарастание | Полная нагрузка | < 20 мс |
| Без нагрузки | < 20 мс | |
| Спад | Полная нагрузка | < 50 мс |
| Без нагрузки | < 400 мс | |
| Защита от перегрузки | ||
| Погрешность ±(процент результата + погрешность) |
0.5%+0.5 В / 0.5%+0.5 A | |
| Время активации | 1.5 мс (OВP≥ 3В) | |
| Механическая | <10 мс (OВP<3В and OCP) | |
| Общие характеристики | ||
| Интерфейсы | USB Device, USB Host, LAN, RS232, Digital IO | |
| Питание | AC Input (от 50 Гц до 60 Гц) 100 В AC+10%, 115 В AC+10% 230 В AC+10% (макс. 250 В AC) |
|
| Габариты | 239 × 157 × 418 мм | |
| Вес | 10,3 кг | |
Комплектация
- Программируемый блок питания Rigol DP811A – 1 шт.
- Кабель питания – 1 шт.
- USB-кабель – 1 шт.
- Запасной предохранитель (50T-025H 250В 2.5A) – 1 шт.
Статьи
Если данный блок питания не вполне соответствует вашим требованиям и целям, а также если у вас возникли дополнительные вопросы, или вас интересует вопрос выбора необходимого вам источника питания с оптимальными параметрами среди широкого ассортимента продукции нашего интернет-магазина, вы можете получить дополнительную информацию по этому вопросу и облегчить ваш выбор, если прочитаете статью «Как выбрать лабораторный блок питания».
Тип лабораторного блока питания:
- Трансформаторный
- Программируемый
Количество каналов лабораторного блока питания:
- Одноканальный
Макс. ток лабораторного блока питания:
- До 10 А
Тип индикатора лабораторного блока питания:
- 3.5" цветной ЖК дисплей
Макс. напряжение лабораторного блока питания:
- До 40 В
Максимальная мощность лабораторного блока питания:
- 200 Вт
