Цифровой осциллограф OWON SDS220S
Код: 920721

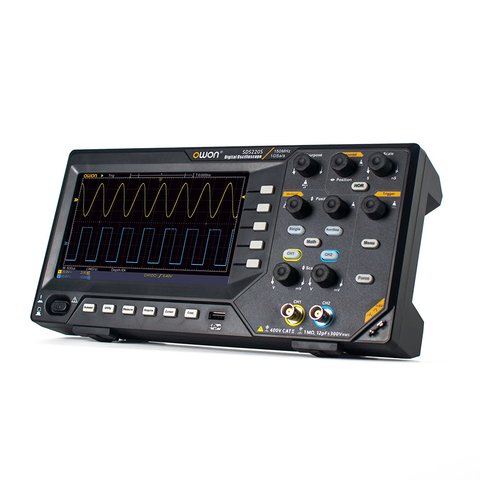

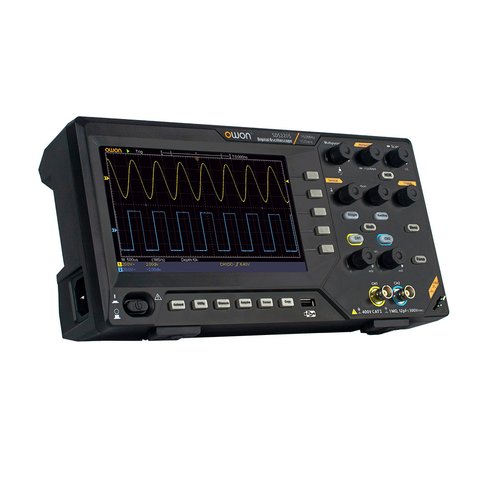

Цифровой осциллограф OWON SDS220S
Все о товаре
Гарантия
Цена ожидается
Все о товаре
1.5 кг Гарантия: 12 месяцев
Прибор 2 в 1: Цифровой 2-канальный осциллограф (частота дискретизации 1 Гб/с, полоса пропускания 200 МГц, глубина памяти 20 МБ) и встроенный генератор сигналов (полоса пропускания 25 МГц, частота дискретизации 125 Мвыб/с)
Цена ожидается
OWON SDS220S — це високопродуктивний 2-канальний цифровий осцилограф із частотою дискретизації 1 Гвиб/с та смугою пропускання 200 МГц, який дозволяє виконувати швидкий і точний аналіз кількох сигналів одночасно, з вбудованим генератором сигналів зі смугою пропускання 25 МГц та частотою дискретизації 125 Мвиб/с. Осцилограф підтримує різні режими збору даних, включаючи стандартний режим, виявлення піків і функцію усереднення значень, а 7-дюймовий сенсорний дисплей забезпечує чіткий і детальний перегляд сигналів та дозволяє легко масштабувати та панорамувати зображення.
Особливості
- Прилад 2 в 1: цифровий запам'ятовувальний осцилограф та генератор сигналів;
- Осцилограф має частоту дискретизації в реальному часі 1 Гвиб/с і смугу пропускання 200 МГц;
- Генератор сигналів має смугу пропускання 25 МГц, частоту дискретизації 125 Мвиб/с, амплітудний діапазон 1 мВ - 10 В та може генерувати сигнали з синусоїдальною, прямокутною, пилкоподібною, імпульсною та довільною формою хвилі;
- Осцилограф підтримує 30 автоматичних вимірювань форми сигналу та курсорні вимірювання;
- Аналіз спектру сигналу за допомогою швидкого перетворення Фур'є, яке перетворює сигнали в часовій області в компоненти частотної області, допомагаючи вимірювати гармоніки, спотворення, шум і вібрацію у системі;
- Вбудований високоточний 6-розрядний частотомір;

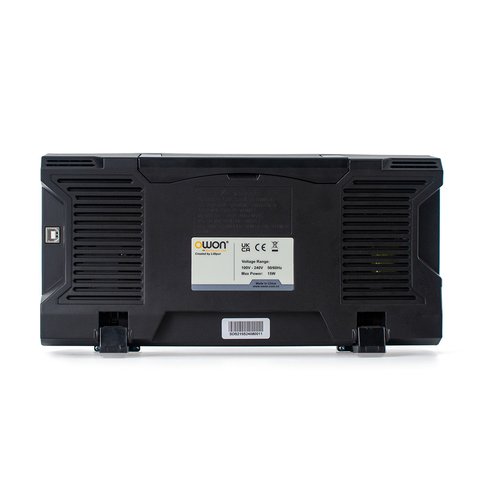

- 2 USB роз’єми: USB роз’єм на передній панелі дозволяє експортувати результати вимірювань і результатів тестів на USB накопичувач, а USB роз’єм на задній панелі призначений для експорту результатів вимірювань на ПК або безпосереднього моніторингу роботи осцилографа за допомогою ПК;
- Підтримка зв'язку з ПК через інтерфейс USB-пристрою, функцій SCPI та LabVIEW;
- Система пасивного охолодження: завдяки відсутності вентилятора осцилограф має надзвичайно низький рівень шуму;
- Програмне забезпечення для ПК для дистанційного керування приладом та вторинної розробки
Технічні характеристики
| Модель | ||||||
|---|---|---|---|---|---|---|
| SDS210 | SDS210S | SDS215 | SDS215S | SDS220 | SDS220S | |
| Осцилограф | ||||||
| Смуга пропускання | 100 МГц | 150 МГц | 200 МГц | |||
| Кількість каналів | 2 | |||||
| Частота дискретизації | макс. 1 Гвиб/с | |||||
| Режими вибірки | Стандартний, виявлення піків, усереднення | |||||
| Режими входу | Змінний струм (AC), постійний струм (DC), земля (GND) | |||||
| Вхідний імпеданс | 1 МОм ± 2%, паралельно 20 пФ ± 5 пФ | |||||
| Коефіцієнт ділення | 1×, 10×, 100×, 1000× | |||||
| Довжина запису | 20 М | |||||
| Горизонтальна шкала | 2 нс/под. – 1000 с/под., крок 1-2-5 | |||||
| Вертикальна чутливість | 2 мВ/под. ~ 10 В/под. | |||||
| Автоматичні вимірювання | Час (Period), частота, середнє значення, пік-пік (PK-PK), середньоквадратичне значення (RMS), максимум, мінімум, верхнє/нижнє значення (Top/Base), амплітуда, викид напруги за/до фронту (Overshoot/Preshoot), час наростання/спадання, тривалість позитивного/негативного імпульсу (+PulseWidth/-PulseWidth), позитивна/негативна прогальність (+Duty Cycle/-Duty Cycle), затримка A→B (Delay A→B), середньоквадратичне значення циклу (Cycle RMS), курсорне значення циклу (Cursor RMS), коефіцієнт заповнення екрану (Screen Duty), фаза (Phase), лічильник позитивних/негативних імпульсів (+PulseCount/-PulseCount), лічильник висхідних/спадних фронтів (RiseEdgeCnt/FallEdgeCnt), площа (Area), площа циклу (Cycle Area) | |||||
| Математичні функції | ＋, －, ×, ÷, ШПФ | |||||
| Зберігання сигналів | 16 сигналів | |||||
| Тип тригера | За фронтом, відео | |||||
| Інтерфейс | USB-хост/пристрій | |||||
| Частотомір | 6-розрядний | |||||
| Генератор сигналів | ||||||
| SDS210S | SDS215S | SDS220S | ||||
| Стандартні сигнали | Синусоїдальний, прямокутний, пилкоподібний, імпульсний, білий шум, довільної форми | |||||
| Сигнали довільної форми | Кардинальний синус, зростання за експонентою, спадання за експонентою, понад 160 функцій Гаусса | |||||
| Макс. вихідна частота | 25 МГц | |||||
| Частота сигналів довільної форми | 0,1 Гц ~ 5 МГц | |||||
| Частота дискретизації | 125 МВиб/с | |||||
| Амплітуда (при 50 Ом) | 0,005 В пік-пік ~ 3 В пік-пік | |||||
| Діапазон зсуву постійного струму | ±(3 В) (високий імпеданс) | |||||
| Кількість каналів | 1 | |||||
| Довжина сигналу | 8 К | |||||
| Вертикальна розгортка | 14 біт | |||||
| Вхідний імпеданс навантаження | 50 Ом | |||||
| Загальні характеристики | ||||||
| Діапазон напруги | 100 - 240 В, 50/60 Гц | |||||
| Макс. потужність | 15 Вт | |||||
| Дисплей | 7-дюймовий РК дисплей (800 × 480) | |||||
| Габарити | 301 × 152 × 70 мм | |||||
| Вага | 1,1 кг | |||||
Завантаження
Коротка інструкція
Завантажити коротку інструкцію до цифрових осцилографів OWON серії SDS200 (англ.)
Інструкція з програмування
Завантажити інструкцію з програмування цифрових осцилографів OWON серії SDS200 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до цифрових осцилографів OWON серії SDS200 (англ.)
Комплектація
- Осцилограф OWON SDS220S — 1 шт.
- Пасивні щупи на 100 МГц — 1 комплект
- Калібратор щупів — 1 шт.
- USB кабель — 3 шт.
- Шнур живлення — 1 шт.
- Коротка інструкція користувача — 1 шт.
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 200 МГц
Тип цифрового осциллографа:
- Настольный
- Со встроенным генератором
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 20 МБ
Диагональ экрана цифрового осциллографа:
- 7,0" LCD-дисплеи
