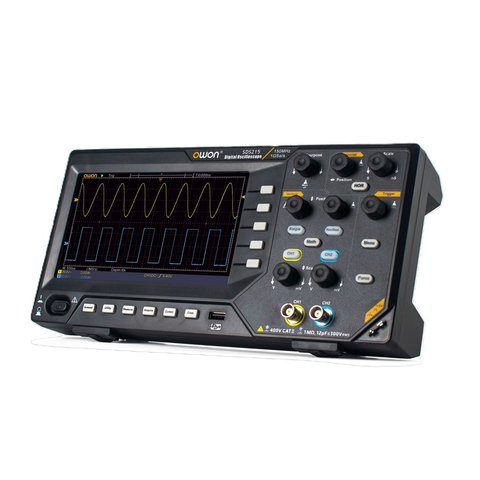

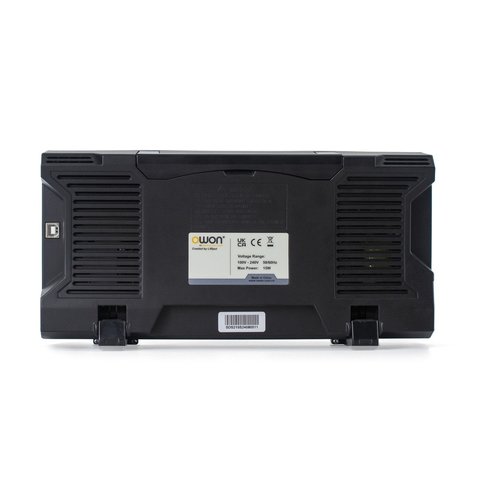

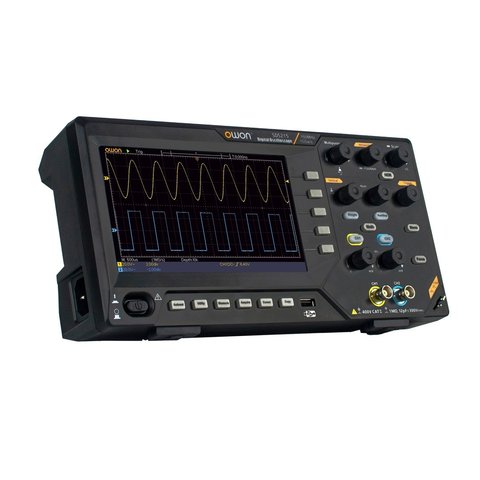

Цифровой осциллограф OWON SDS215
Все о товаре
OWON SDS215 — это высокопроизводительный 2-канальный цифровой осциллограф с частотой дискретизации 1 Гвыб/с, полосой пропускания 150 МГц и глубиной памяти 20 Мт на измерение, обеспечивающий быстрый и точный анализ нескольких сигналов одновременно. Осциллограф поддерживает различные режимы сбора данных, включая штатный режим, обнаружение пиков и функцию усреднения значений, а 7-дюймовый сенсорный дисплей обеспечивает четкое и детализированное отображение сигналов и позволяет легко масштабировать и перемещать изображение.
Особенности
- Осциллограф имеет частоту дискретизации в реальном времени 1 Гвыб/с и полосу пропускания 150 МГц;
- Поддерживает 30 автоматических измерений формы сигнала и курсорные измерения;
- Анализ спектра сигнала при помощи быстрого преобразования Фурье (БПФ), которое преобразует сигналы из временной области в частотные компоненты, помогая измерять гармоники, искажения, шум и вибрацию в системе;
- Встроенный высокоточный 6-разрядный частотомер;
- 2 USB-разъема: USB-разъем на передней панели позволяет экспортировать результаты измерений и тестов на USB-накопитель, а USB-разъем на задней панели предназначен для экспорта данных на ПК или мониторинга работы осциллографа непосредственно через ПК;
- Поддержка связи с ПК через интерфейс USB, функций SCPI и LabVIEW;
- Система пассивного охлаждения: благодаря отсутствию вентилятора осциллограф имеет чрезвычайно низкий уровень шума;
- Программное обеспечение для ПК для удаленного управления прибором и вторичной разработки.
Технические характеристики
| Модель | ||||||
|---|---|---|---|---|---|---|
| SDS210 | SDS210S | SDS215 | SDS215S | SDS220 | SDS220S | |
| Осциллограф | ||||||
| Полоса пропускания | 100 МГц | 150 МГц | 200 МГц | |||
| Количество каналов | 2 | |||||
| Частота дискретизации | макс. 1 Гвыб/с | |||||
| Режимы выборки | Стандартный, обнаружение пиков, усреднение | |||||
| Режимы входа | Переменный ток (AC), постоянный ток (DC), земля (GND) | |||||
| Входной импеданс | 1 МОм ± 2%, параллельно 20 пФ ± 5 пФ | |||||
| Коэффициент деления | 1×, 10×, 100×, 1000× | |||||
| Длина записи | 20 М | |||||
| Горизонтальная шкала | 2 нс/дел. – 1000 с/дел., шаг 1-2-5 | |||||
| Вертикальная чувствительность | 2 мВ/дел. ~ 10 В/дел. | |||||
| Автоматические измерения | Время (Period), частота, среднее значение, пик-пик (PK-PK), среднеквадратическое значение (RMS), максимум, минимум, верхнее/нижнее значение (Top/Base), амплитуда, выброс напряжения за/до фронта (Overshoot/ Preshoot), время нарастания/спада, длительность положительного/отрицательного импульса (+PulseWidth/-PulseWidth), положительная/отрицательная скважность (+Duty Cycle/-Duty Cycle), задержка A→B (Delay A→B), среднеквадратическое значение цикла (Cycle RMS), курсорное значение цикла (Cursor RMS), коэффициент заполнения экрана (Screen Duty), фаза (Phase), подсчет положительных/отрицательных импульсов (+PulseCount/-PulseCount), подсчет нарастающих/спадающих фронтов (RiseEdgeCnt/FallEdgeCnt), площадь (Area), площадь цикла (Cycle Area) | |||||
| Математические функции | ＋, －, ×, ÷, БПФ | |||||
| Хранение сигналов | 16 сигналов | |||||
| Тип триггера | По фронту, видео | |||||
| Интерфейс | USB-хост/устройство | |||||
| Частотомер | 6-разрядный | |||||
| Генератор сигналов | ||||||
| SDS210S | SDS215S | SDS220S | ||||
| Стандартные сигналы | Синусоидальный, прямоугольный, пилообразный, импульсный, произвольной формы | |||||
| Сигналы произвольной формы | Кардинальный синус, экспоненциальное возрастание и убывание, свыше 160 функций Гаусса | |||||
| Макс. выходная частота | 25 МГц | |||||
| Частота сигналов произвольной формы | 0,1 Гц ~ 5 МГц | |||||
| Частота дискретизации | 125 Мвыб/с | |||||
| Амплитуда (при 50 Ом) | 0,005 Вп-п ~ 3 Вп-п | |||||
| Диапазон смещения постоянного тока | ±(3 В) (высокий импеданс) | |||||
| Количество каналов | 1 | |||||
| Длина сигнала | 8 К | |||||
| Вертикальное разрешение | 14 бит | |||||
| Входной импеданс нагрузки | 50 Ом | |||||
| Общие характеристики | ||||||
| Диапазон напряжения | 100 - 240 В, 50/60 Гц | |||||
| Макс. мощность | 15 Вт | |||||
| Дисплей | 7-дюймовый ЖК-дисплей (800 × 480) | |||||
| Габариты | 301 × 152 × 70 мм | |||||
| Вес | 1,1 кг | |||||
Загрузки
Краткое руководство
Скачать краткое руководство по цифровым осциллографам OWON серии SDS200 (англ.)
Руководство по программированию
Скачать руководство по программированию цифровых осциллографов OWON серии SDS200 (англ.)
Руководство пользователя
Скачать руководство пользователя цифровых осциллографов OWON серии SDS200 (англ.)
Комплектация
- Осциллограф OWON SDS215 — 1 шт.
- Пассивные щупы на 100 МГц — 1 комплект
- Калибратор щупов — 1 шт.
- USB-кабель — 1 шт.
- Сетевой шнур — 1 шт.
- Краткое руководство — 1 шт.
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 150 МГц
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 20 МБ
Диагональ экрана цифрового осциллографа:
- 7,0" LCD-дисплеи
