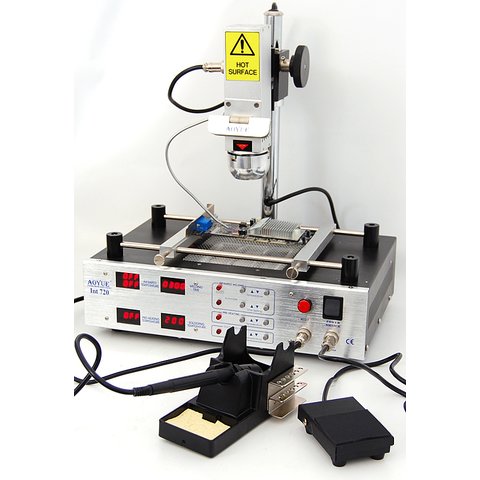

Инфракрасная паяльная станция AOYUE 720 (220 В)
Код: 7101
Все о товаре
12 кг 220 V Гарантия: 12 месяцев
Ремонтная станция 3-в-1: инфракрасная пушка, инфракрасный преднагреватель, контактный паяльник. Комплексное решение по восстановлению плат.
66650.00 ₴
Оптом дешевле
Ремонтная станция 3-в-1 AOYUE 720: инфракрасная пушка, инфракрасный преднагреватель и контактный паяльник. Комплексное решение по восстановлению плат с BGA, microBGA, QFP, PLSS, SOIC и др. компонентами.
Возможности оборудования
- Работа с бессвинцовыми припоями
- Температурный датчик в телескопической трубке: легко позиционируется и служит обратной связью для ПИД- регулятора температуры
- На рабочем столике плата надежно зафиксирована, что позволяет избежать ее провисания и искривления
- Совместное использование преднагревателя и паяльной станции обеспечивает соответствие режима пайки термопрофилю конкретной микросхемы и предотвращает перегрев последней
- Регулируя высоту держателя, можно точно установить и зафиксировать диаметр и положение пятна нагрева; это особенно важно при восстановлении крупных BGA-микросхем
- Цифровая индикация времени/температуры пайки
- Программируемое время пайки, по истечении которого процесс автоматически завершается
Преимущества
- Равномерность локального инфракрасного нагрева (что имеет решающее значение для BGA)
- Предотвращение случайного сдувания компонентов с печатной платы
- Отпадает потребность в покупке сменных насадок для фена под конкретную микросхему
- Возможность работы со сложнопрофильными компонентами
Инструкции
Скачать инструкцию к AOYUE 720 (рус.)
Технические характеристики
БЛОК УПРАВЛЕНИЯ | |
Напряжение | 220–240 В |
Мощность | 600 Вт |
Габариты | 348 × 242 × 98 мм |
ИНФРАКРАСНАЯ ПУШКА | |
Мощность | 165 Вт |
Температурный диапазон | 0–480 °C |
Нагревательный элемент | инфракрасная галогенная лампа |
Напряжение питания | 15 В |
ПАЯЛЬНИК | |
Мощность | 70 Вт |
Температурный диапазон | 200–480 °C |
Нагревательный элемент | керамический |
Напряжение питания | 24 В |
ПРЕДНАГРЕВАТЕЛЬ | |
Мощность | 400 Вт |
Температурный диапазон | максимум 350 °C |
Нагревательный элемент | кварцевый инфракрасный |
Напряжение питания | 220 В |
Площадь области нагрева | 140 × 140 мм |
Площадь ремонтного столика | 260 × 190 мм |
Комплектация
- Блок управления AOYUE 720 – 1 шт.
- Держатель ИК-пушки – 1 шт.
- ИК-пушка – 1 шт.
- Держатель паяльника – 1 шт.
- Паяльник для бессвинцовой пайки – 1 шт.
- Жала для бессвинцовой пайки – 2 шт.
- Шестигранный ключ – 1 шт.
- Пинцет для микросхем – 1 шт.
- Защитные очки – 1 шт.
- Паяльный флюс – 1 шт.
Совместимые паяльные жала
Конические жала | ||
---|---|---|
AOYUE WQ-LI |
AOYUE WQ-I |
AOYUE WQ-LB |
AOYUE WQ-B |
AOYUE WQ-2B |
|
Жала с односторонним срезом | ||
AOYUE WQ-1BC |
AOYUE WQ-2BC |
AOYUE WQ-3BC |
AOYUE WQ-1C |
AOYUE WQ-4C |
|
Жала с двусторонним срезом | ||
AOYUE WQ-08D |
AOYUE WQ-12D |
AOYUE WQ-16D |
AOYUE WQ-24D |
AOYUE WQ-4D |
AOYUE WQ-52D |
AOYUE WQ-08LD |
AOYUE WQ-12LD |
|
Жала с изгибом | ||
AOYUE WQ-02J |
||
Жала типа «нож» | ||
AOYUE WQ-K |
AOYUE WQ-KL |
AOYUE WQ-KU |
Жала типа «микроволна» | ||
AOYUE WQ-2BCM |
AOYUE WQ-3BCM |
|
Жала типа «тоннель» | ||
AOYUE WQ-1401 |
AOYUE WQ-1402 |
AOYUE WQ-1403 |
AOYUE WQ-1404 |
Размер нижнего нагревателя паяльные комплексы:
- 12x12 см
Общая мощность паяльные комплексы:
- 1000 Вт
Тип управления паяльные комплексы:
- Ручной
Тип верхнего нагревателя паяльные комплексы:
- Кварцевый
Тип нижнего нагревателя паяльные комплексы:
- Кварцевый
Мощность верхнего нагревателя паяльные комплексы:
- 165 Вт
