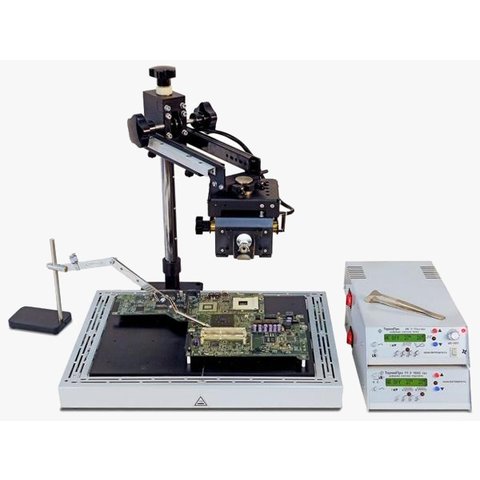

Инфракрасная паяльная станция ТермоПро ИК-650 ПРО

Инфракрасная паяльная станция ТермоПро ИК-650 ПРО – универсальная система для монтажа и восстановления BGA. Станция может использоваться для ремонта плат ноутбуков, видеоприставок, материнских и серверных печатных плат, плат телевизоров, мониторов, а также плат промышленного, коммуникационного и др. оборудования.

Применение

• Пайка BGA (CBGA, CCGA, PBGA, μBGA, FCBGA,LFBGA, CGA,CSP, QFN, MLF, PGA) размером до 60 × 60 мм.
• Пайка пластиковых коннекторов.
• Ремонта плат ноутбуков, видеоприставок, материнских и серверных печатных плат, плат телевизоров, мониторов, а также плат промышленного, коммуникационного и др. оборудования.

Особенности

• Поддержка технологии бессвинцовой пайки.
• Поддержка технологии реболлинга как по термопрофилю, так и в ручном режиме.
• Станция оснащена лазером для точного наведения в центр при пайке BGA.
• Точная цифровая система измерения температуры.
• Отработка термопрофиля не зависит от типа платы.
• Коррекция термопрофиля осуществляются станцией автоматически.
• Точная система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.

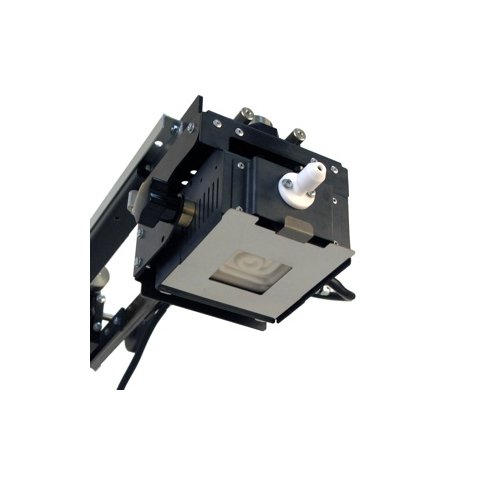

• Верхний нагреватель Elstein излучает волны в невидимом спектре.
• ИК спектр в диапазоне 2 – 8 мкм обеспечивает равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
• Не требует калибровки.
• Подвижный телескопический штатив с четырьмя степенями свободы, который обеспечивает быстрое позиционирование верхнего нагревателя в любую точку печатной платы.
• Модульная конструкция устройства позволяет доукомплектование по мере возрастания потребностей пользователя.
• Для быстрой установки платы станция комплектуется быстросъемными фторопластовыми стойками.
• Для ограничения зоны ИК нагрева при BGA пайке инфракрасная паяльная станция оснащена зеркальными быстросъемными диафрагмами из нержавеющей стали с окнами от 20 × 20 мм до 60 × 60 мм.
• Для управления инфракрасной паяльной станцией разработана программа «ТЕРМОПРО-ЦЕНТР» под Windows. ПО обеспечивает автоматическое термопрофилирование с обратной связью по температуре на печатной плате.

Инструкции

Руководство пользователя для инфракрасной паяльной станции ТермоПро ИК-650 ПРО

Практическая технология подготовки печатной платы к отпайке / пайке BGA по термопрофилю на инфракрасной паяльной станции ТермоПро ИК-650 ПРО

Программное обеспечение

ПО «Термопро-Центр» v2.287 — полная версия для Windows от 22.05.2012.

Описание к ПО «Термопро-Центр» — полное описание к программе. Содержит подробную инструкцию по работе с функциями программы, а также полезную технологическую информацию по пайке BGA на инфракрасной паяльной станции ТермоПро ИК-650 ПРО.

Технические характеристики

Комплектация

Базовый комплект поставки

• Модуль паяльной станции ТермоПро ИК-650 ПРО — 1 шт.
• Инфракрасный верхний нагреватель ИКВ-65 ПРО — 1 шт.
• Штатив с телескопической штангой — 1 шт.
• Термостол НП 34-24 ПРО — 1 шт.
• Цифровой регулятор температуры ИК 1-10кд-ПРО — 1 шт.
• Шарнирный прижим с термодатчиком — 1 шт.
• Фторопластовые стойки — 10 шт.
• Термодатчики — 2 шт.
• Зеркальные диафрагмы (20 × 20, 30 × 30, 40 × 40, 50 × 50, 60 × 60 мм) — 5 шт.
• Программное обеспечение (входит в комплект для ИК 1-10кд-ПРО)

Опциональные принадлежности

• Термостол НП 24-17 ПРО
• Термостол НП 17-12 ПРО
• Термостол НП 10-6 ПРО
• Термостол НП 6-5 ПРО
• Термостол с керамикой ИКТ-245 ПРО
• Зеркальные диафрагмы с окнами от 35 × 35 мм и 45 × 45 мм
• Электровакуумный пинцет ВМ-0.45
• Воздушный охладитель печатных плат FC-500
• Рамочный держатель печатных плат РД-400
• Дозатор паяльной пасты ND-35
• Фторопластовые стойки на винтах (10 мм) — комплект 10 шт.

Размер нижнего нагревателя паяльные комплексы:

• 32 × 24 см

Тип управления паяльные комплексы:

• Микроконтроллерный / ПК синхронизация

Тип верхнего нагревателя паяльные комплексы:

• Керамический

Мощность верхнего нагревателя паяльные комплексы:

• 250 Вт

Общая мощность паяльные комплексы:

• 3200 Вт

Тип нижнего нагревателя паяльные комплексы:

• Металлический
