Инфракрасная паяльная станция ACHI IR-6500
Все о товаре
- Львов

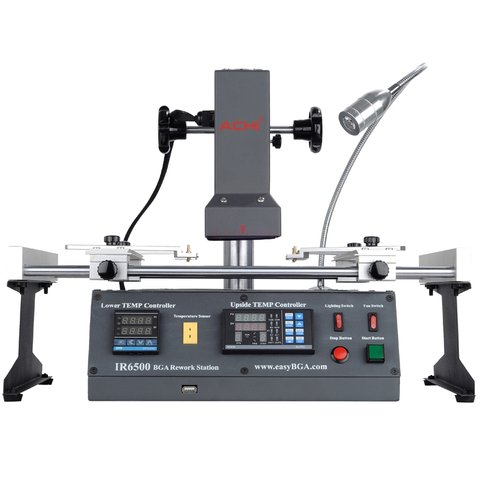

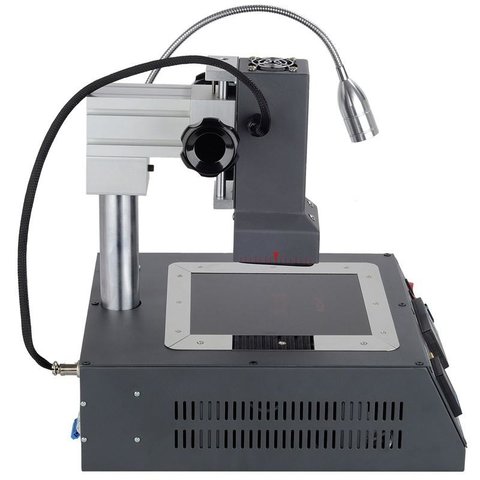

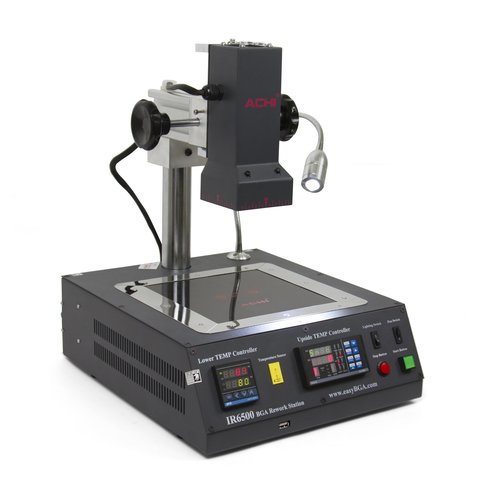

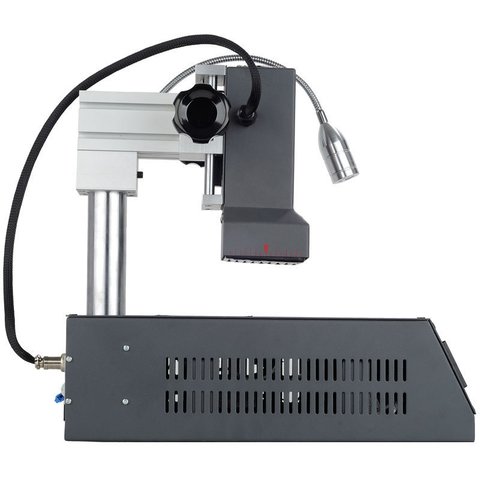

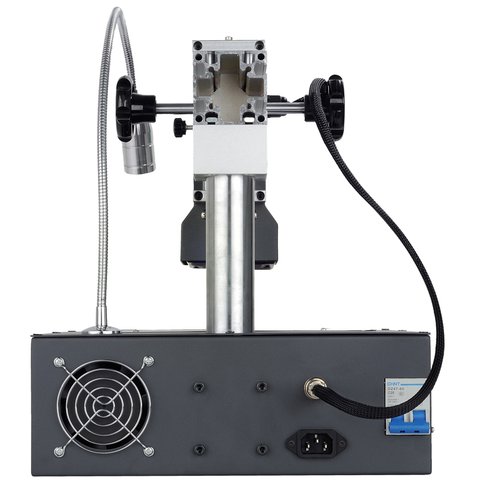

ACHI IR-6500 – универсальный полуавтоматический инфракрасный ремонтный комплекс с ПК-синхронизацией и керамическим излучателем для ремонта компонентов CBGA, CCGA, CSP, QFN, MLF, PGA и всех типов эпоксидных μBGA. Установка различных температурных профилей дает возможность подобрать необходимый режим пайки при использовании разных припоев, в том числе бессвинцового.
Особенности
- Ремонтный комплекс для материнских плат ноутбуков, ПК, серверных плат, промышленных компьютеров, всех типов игровых приставок, плат коммуникационного оборудования, телеоборудования с ЖКД и других работ с BGA больших плат.
- Идеально подходит для пайки и восстановления CBGA, CCGA, CSP, QFN, MLF, PGA и всех типов эпоксидных μBGA.
- Применяется как для свинцовой, так и бессвинцовой пайки.
- Использует передовую технологию пайки темным инфракрасным излучением.
- Использует усовершенствованную термопару K-типа для более точной температурной детекции.
- Технология контроля температуры с обратной связью обеспечивает точную регулировку температуры и равномерное тепловое распределение.
- Процесс демонтажа занимает всего около 5 минут.
- Максимальная температура достигает 400 °C.
- Возможность подключения к ПК или ноутбуку через USB интерфейс и контроля при помощи ПО «IRSOFT».
- Возможность установки 8 положений роста температуры и 8 положений удержания температуры.
- Возможность хранения 10 групп температурных профилей одновременно.
- В комплекте поставляется диск с руководством и демонстрационным видеороликом.
Инструкции
Скачать руководство пользователя ACHI IR-6500 (англ.)
Технические характеристики
| Нагрев | |
|---|---|
| Тип верхнего нагревателя | ИК |
| Размеры верхнего нагревателя | 80 × 80 мм |
| Питание верхнего нагревателя | 400 Вт |
| Тип нижнего нагревателя | ИК |
| Размеры нижнего нагревателя | 180 × 180 мм |
| Питание нижнего нагревателя | 800 Вт |
| Общая мощность | 1200 Вт |

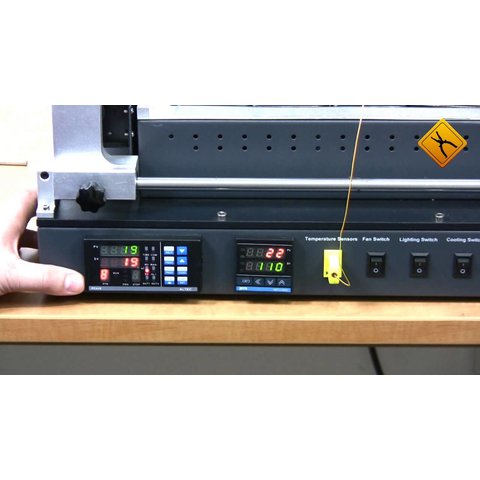

| Контроль температуры верхнего нагревателя | независимый контроль температуры, с обратной связью, погрешность ±0,5%, с сигнализацией |
| Контроль температуры нижнего нагревателя | независимый контроль температуры, с обратной связью, погрешность ±0,5%, без сигнализации |
| Размеры применяемых чипов (макс.) | ≤ 70 × 70 мм |
| Размеры применяемых печатных плат (макс.) | ≤ 400 × 305 мм |
| Требования к среде | |
| Рабочая температура | 15 ~ 45 °C |
| Рабочая влажность | от 5% до 95%, без конденсации |
| Температура хранения | –20 ~ 70 °C |
| Влажность хранения | от 5% до 95%, без конденсации |
| Общие | |
| Питание | 220 В AC |
| Интерфейс | USB |
| Размеры | 475 × 480 × 420 мм |
| Вес | 15 кг |
Видео
Статьи и обзоры
Инфракрасные паяльные станции: преимущества технологии и знакомство с брендом ACHI
Комплектация
- Паяльная станция ACHI IR-6500 – 1 шт.
- Стол-держатель плат – 1 шт.
- Датчик-термопара на штативе – 1 шт.
- Кабель для соединения с компьютером – 1 шт.
- Руководство пользователя – 1 шт.
- USB-флеш-накопитель с ПО и демонстрационным видео – 1 шт.
