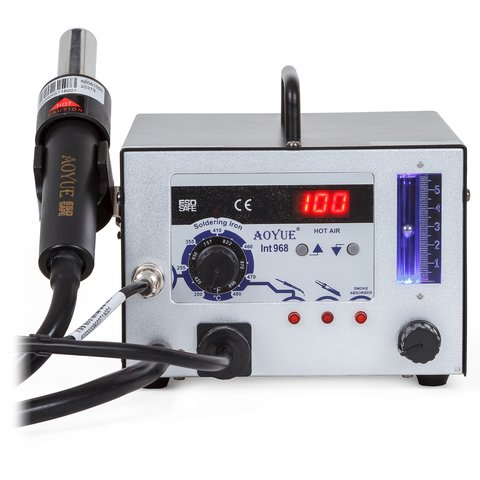

Термовоздушная паяльная станция AOYUE 968 с паяльником и дымопоглотителем
Все о товаре
Многофункциональная термовоздушная паяльная станция AOYUE 968 совмещает функции термофена, паяльника и дымоуловителя. Система дымоотвода устраняет задымленность, которая мешает при пайке мелких элементов или при пайке под микроскопом. Керамические нагреватели позволяют достичь быстрого набора температуры. Система контроля выдаст предупреждение в случае старения нагревателя или выхода из строя. Станция может быть использована для работы со всем спектром корпусов электронных компонентов (DIP, SOIC, CHIP, QFP, BLCC, BGA и т.д.).
Обзор термовоздушной паяльной станции AOYUE 968 на техническом портале www.Masteram-Labs.com
Инструкции
Скачать инструкцию к термовоздушной паяльной станции AOYUE 968 (англ.)
Скачать инструкцию к термовоздушной паяльной станции AOYUE 968 (рус.)
Особенности
- Термофен, паяльник и дымоуловитель.
- Микропроцессорное управление и антистатическая защита.
- Функция автоматического охлаждения термофена.
- Совместимость с насадками для фена от AOYUE.
- Совместимость с жалами AOYUE серии T и другими HAKKO-совместимыми жалами.
Технические характеристики
Блок управления | |
---|---|
Напряжение питания | 220 В |
Габариты | 188 × 126 × 250 мм |
Вес устройства | 5,25 кг |
Паяльник | |
Мощность | 35 Вт |
Температурный диапазон | от 200 до 480 °C |
Нагревательный элемент | Керамический |
Напряжение | 24 В |
Термофен | |
Мощность | 550 Вт |
Температурный диапазон | от 100 до 480 °C |
Нагревательный элемент | Металлическая спираль |
Тип компрессора | Диафрагменный насос |
Воздушный поток | 23 л/мин (макс.) |
Поглотитель дыма | |
Давление всасывания | 600 мм рт.ст. |
Применение
- Ремонт всего спектра корпусов (DIP, SOIC, CHIP, QFP, BLCC, BGA и т.д.)
- Средние и крупные сервисные центры
- Ремонт оборудования для сотовой связи и радиостанций
- Ремонт мобильных телефонов, КПК, портативной техники, ноутбуков и материнских плат
- Ремонт оборудования локальных сетей, сетевых узлов и систем военной связи
- Реболлинг BGA-компонентов
Комплектация
- Основной модуль станции
- Термофен
- Держатель термофена
- Паяльник с дымоуловителем
- Паяльное жало AOYUE T-I — 1 шт.
- Подставка для паяльника

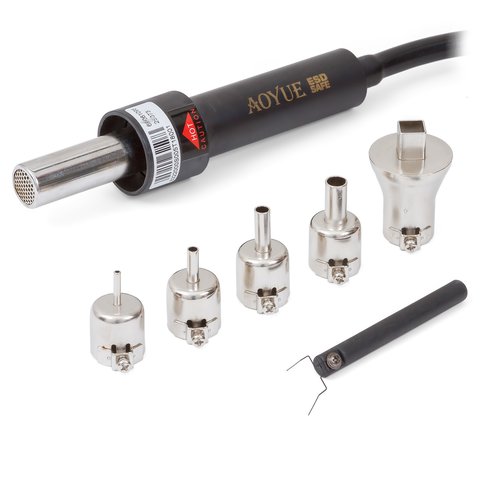

- Насадки для термофена (1124, 1130, 1197, 1313)
- Фильтрующие прокладки
- Кабель питания (1 м)
- Инструкция
Совместимые паяльные жала
Конические жала | ||
---|---|---|
AOYUE T-0.5C |
AOYUE T-0.8C |
AOYUE T-B AOYUE T-B (медное) |
AOYUE T-I |
AOYUE T-LB |
AOYUE T-S4 |
AOYUE T-S8 |
AOYUE T-SB |
AOYUE T-SI |
Жала с односторонним срезом | ||
AOYUE T-1C |
AOYUE T-1CF |
AOYUE T-1.5CF |
AOYUE T-1.5CM |
AOYUE T-2C |
AOYUE T-2CF |
AOYUE T-2CM |
AOYUE T-3C |
AOYUE T-3CF |
AOYUE T-3CM |
AOYUE T-4C |
AOYUE T-4CF |
AOYUE T-4CM |
AOYUE T-S6 |
AOYUE T-S7 |
Жала с двусторонним срезом | ||
AOYUE T-0.8D |
AOYUE T-1.2D |
AOYUE T-1.2LD |
AOYUE T-1.6D |
AOYUE T-2LD |
AOYUE T-2.4D |
AOYUE T-3.2D |
AOYUE T-3.2LD |
AOYUE T-S3 |
AOYUE T-S9 |
||
Жала с изгибом | ||
AOYUE T-0.2RB |
AOYUE T-1.8H |
AOYUE T-H |
Жала типа «нож» | ||
AOYUE T-K |
||
Жала для SMD | ||
AOYUE T-R |
AOYUE T-RT |
Советы для паяния
Тип нагнетателя термовоздушной паяльной станции:
- Компрессорный
Тип корпуса термовоздушной паяльной станции:
- Настольный
Вакуумный пинцет термовоздушной паяльной станции:
- Нет
Дымопоглотитель термовоздушной паяльной станции:
- Есть
Источник питания термовоздушной паяльной станции:
- Нет
Мощность паяльника термовоздушной паяльной станции:
- 35 Вт
Мощность фена термовоздушной паяльной станции:
- 550 Вт
Демонтажный пистолет термовоздушной паяльной станции:
- Нет
