Портативный цифровой осциллограф SIGLENT SHS820

Код: 869147
Портативный цифровой осциллограф SIGLENT SHS820
Все о товаре
Видео
Гарантия
Снят с производства

Все о товаре

8 кг 110, 220 V Гарантия: 36 месяцев
2-канальный портативный осциллограф с функциями мультиметра и регистратора. Полоса пропускания 200 МГц.
Снят с производства
Снят с производства

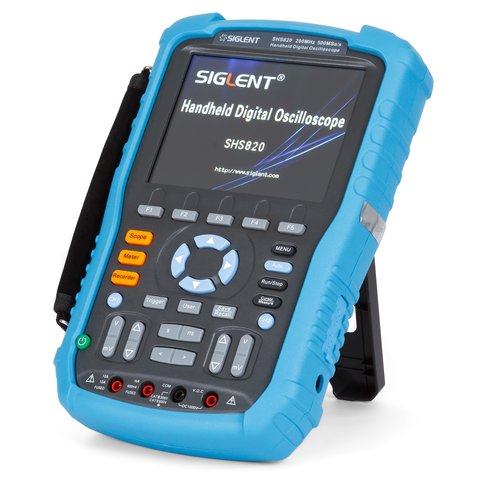

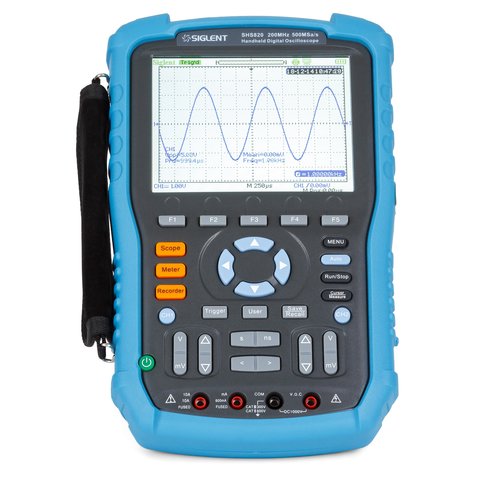

SIGLENT SHS820 – это двухканальный портативный осциллограф серии SHS800, с полосой пропускания 200 МГц, частотой дискретизации 500 Мвыб/с и глубиной памяти 32 кБ. Портативный осциллограф SIGLENT SHS820 выполняет и функции мультиметра, измеряя постоянное/переменное напряжение и ток, сопротивление, емкость, а также выполняет тестирование диодов и прозвонку.

Особенности

  • Двухканальная полоса пропускания 200 МГц
  • Частота дискретизации 500 Мвыб/с
  • Эквивалентная частота семплирования 50 Гвыб/с
  • 5 математических функций: сложение, вычитание, умножение, деление, БПФ
  • Функции мультиметра:
    • постоянные напряжение и ток
    • переменные напряжение и ток
    • сопротивление
    • емкость
    • прозвонка цепи
    • тестирование диодов
  • Глубина памяти 32 кБ
  • Измерение 32 типов автоматических форм сигнала, 3 типа режима измерения курсора
  • 5,7-дюймовый цветной ЖК-дисплей
  • Встроенная перезаряжаемая батарея

Технические характеристики

Полоса пропускания 200 МГц
Время нарастания ≤ 3,5 нс
Частота дискретизации в реальном времени 1 канал: 500 Мвыб/с
2 канала: 500 МВыб/с
Эквивалентная частота дискретизации 50 Гвыб/с
Вертикальное разрешение 2 мВ/дел ~ 100 В/дел
Глубина памяти 32 кБ
Развертка 2,5 нс ~ 50 с/дел
Типы триггеров Edge, Pulse, Video, Slope и Alternative
Счетчик частоты 6 единиц
Математические функции сложение, вычитание, умножение, деление, БПФ
Функции мультиметра
Постоянное напряжение 60 мВ / 600 мВ - 1000 В: ±(1% + 5 пок.приб.)
Переменное напряжение 60 мВ / 600 мВ - 750 В: ±(1% + 5 пок.приб.)
Постоянный ток 60.00 мА - 600 мА / 6 A - 10 A: ±(1,5% + 5 пок.приб.)
Переменный ток 60.00 мА - 600 мА / 6 A - 10 A: ±(1,5% + 5 пок.приб.)
Сопротивление 600 Ом - 60 МОм: ±(1% + 5 пок.приб.)
Емкость 40 нФ / 400 нФ - 400 мФ: ±(4% + 5 пок.приб.)
Тестирование диодов 0 - 2 В
Прозвонка цепи < 50 Ом
Общие характеристики
Максимальное индицируемое число 6000 единиц
Размер ЖК-дисплея 5,7-дюйма (320 × 234)
Порты USB-интерфейс, USB-хост
Питание Литиевая батарея: 7,4 В, 5000 мАч
Адаптер: 100 - 240 В, 50/60 Гц, 9 В 4 А вывод
Габариты 163,2 × 259,5 × 53,3 мм
Вес 1,5 кг

Видео

Youtube video

Дополнительная информация

PDF  Загрузить дополнительную информацию (Data Sheet) для SIGLENT SHS820 (англ.).

Руководство пользователя

PDF  Загрузить Руководство пользователя для SIGLENT SHS820 (англ.).

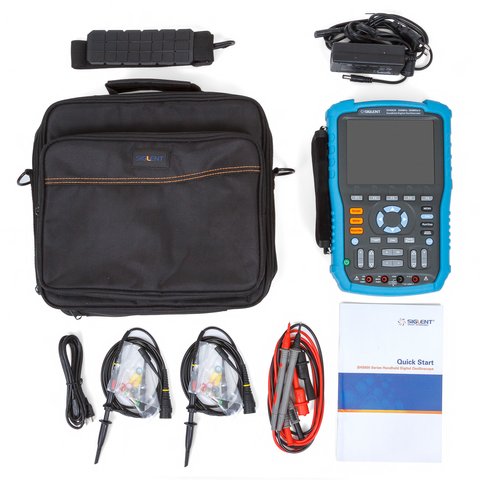

Комплектация

  • Осциллограф SIGLENT SHS820 — 1 шт.
  • Щупы — 2 шт.
    • 1:1
    • 1:10
  • Кабель питания — 1 шт.
  • Адаптер питания — 1 шт.
  • Измерительные щупы мультиметра — 2 шт.
  • Калибратор щупов — 1 шт.
  • USB-кабель — 1 шт.
