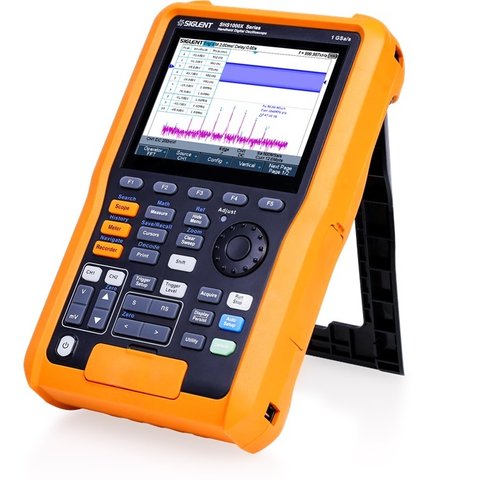

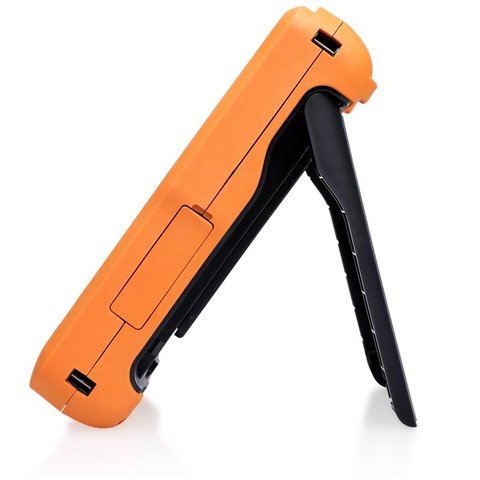

Портативный цифровой осциллограф SIGLENT SHS1102X с изолированными каналами

SIGLENT SHS1102X – это портативный цифровой осциллограф с двумя полностью изолированными каналами и полосой пропускания 100 МГц. При использовании двух каналов одновременно частота дискретизации каждого составляет 500 Мвыб/с, а стандартная глубина памяти – 6 МБ. Когда активен только один канал, максимальная частота дискретизации составляет 1 Гвыб/с, а максимальная глубина памяти – 12 МБ. Наиболее часто используемые функции доступны на передней панели прибора, что упрощает работу.

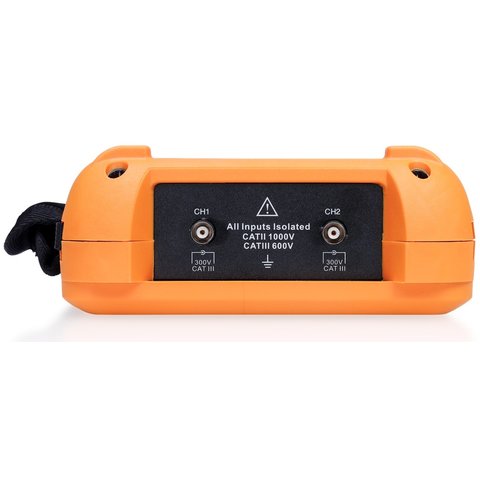

Каналы осциллографов серии SHS1000X полностью изолированы. Также приборы оснащены одним изолированным каналом мультиметра, адаптером питания и USB-портом. Полная изоляция делает серию идеальным выбором как для лабораторных измерений, так и для измерения "плавающих" сигналов, поскольку снижает риск случайного короткого замыкания.

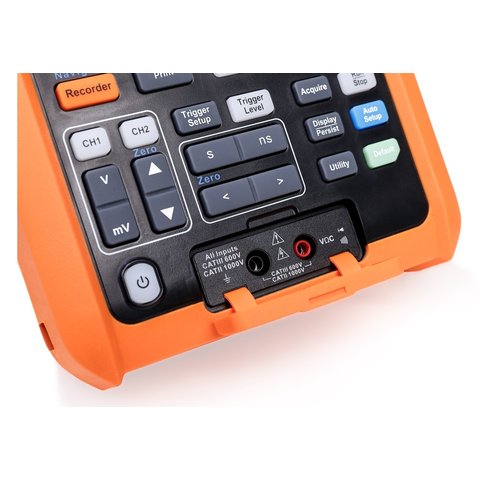

Максимальное входное напряжение аналоговых входов осциллографа: CATIII 600 В среднекв., CATII 1000 В среднекв. Максимальное входное напряжение для мультиметра CATIII 600 В среднекв., CATII 1000 В среднекв..

SIGLENT SHS1102X имеет несколько мощных режимов запуска, в частности, запуск по последовательной шине, а также свободное декодирование для IIC, SPI, UART, CAN, LIN. Также он оснащен функциями записи истории сигналов и последовательного запуска, что обеспечивает возможность расширенной записи и анализа сигналов.

Еще одно мощное дополнение – это функция быстрого преобразования Фурье с 1 миллионом точек, которая гарантирует очень высокое разрешение по частоте при просмотре спектров сигналов. Новый дизайн осциллографа оснащен аппаратным сопроцессором, выполняющим измерения быстро и точно, не замедляя сбор данных и отклик передней панели.

SIGLENT SHS1102X также оснащен встроенным регистратором точек выборки и результатов измерения. В режиме регистрации точек выборки он способен записывать данные на протяжении максимум 22 часов с максимальной частотой дискретизации 25 квыб/с. В режиме регистратора результатов измерения устройство способно записать максимум 4 значения с интервалом записи всего 0,1 с, что обеспечивает до 25 часов непрерывной записи.

SIGLENT SHS1102X выполняет функции 6000-разрядного цифрового мультиметра, измеряя постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, тестируя диоды и целостность цепи. Канал мультиметра полностью изолирован от каналов осциллографа.

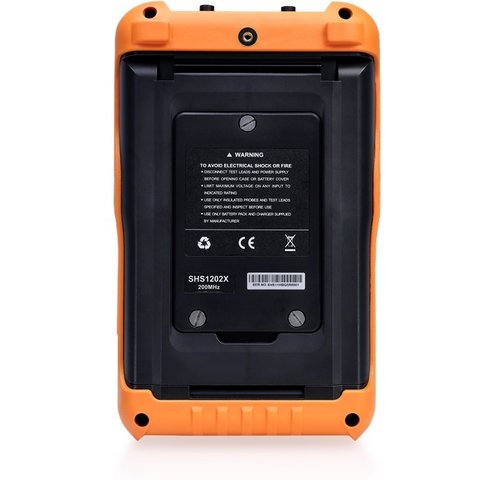

Аккумуляторная литиевая батарея емкостью 6900 мАч обеспечивает до 4 часов работы без подзарядки. Портативные осциллографы серии имеют герметичный корпус с защитой от пыли и капель IP51. Они были протестированы на соответствие стандарту IEC60529, что гарантирует надежность, необходимую для работы в суровых условиях. Прорезиненная поверхность с большими клавишами также облегчает использование в сложных условиях.

Особенности

• Полоса пропускания: 100 МГц.
• Частота дискретизации: 1 Гвыб/с (один канал), 500 Мвыб/с (два канала).
• Новейшее поколение технологии SPO (Super Phosphor Oscilloscope):
  • скорость захвата осциллограмм до 100 000 осц/сек в обычном режиме и до 400 000 осц/сек в режиме последовательных измерений;
  • поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
  • глубина памяти до 12 млн точек;
  • цифровая система запуска.
• Умный запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
• Серийный запуск и тип декодирования (стандарт), поддерживает протоколы: IIC, SPI, UART, CAN, LIN.
• Запуск по видео, поддержка HDTV.
• Низкий уровень фонового шума (шкала напряжения от 2 мВ/дел до 100 В/дел).
• 3 типа быстрых комбинаций для функций осциллографа, мультиметра и регистратора.
• 8 типов быстрых комбинаций, поддержка функций Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep, Print. В сочетании с кнопкой Shift доступно больше сочетаний клавиш.
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000), в зависимости от условий запуска, заданных пользователем.
• Функция записи (максимально 80 000 кадров).
• Поддержка автоматических измерений для 38 параметров, а также поддержка статистики измерений, масштабирования, стробирования, математических операций, истории и справки.
• Функция быстрого преобразования Фурье (1 Мбит/с), поддержка пиков и маркеров.
• Математические и измерительные функции используют все точки выборки данных (до 12 МБ).
• Математические функции: сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение квадратного корня.
• Клавишу предварительной настройки можно настроить в соответствии с пользовательскими или заводскими параметрами.
• Поддержка многоязыкового отображения и встроенной онлайн-поддержки.
• Режим безвозвратного стирания.
• Поиск и навигация.
• Устройство записи и выдачи данных: режим регистрации точек выборки/режим регистрации измерений.
• Цифровой 6000-разрядный True RMS-мультиметр. Функции:
  • постоянное и переменное напряжение;
  • постоянный и переменный ток;
  • сопротивление;
  • емкость;
  • тестирование диодов;
  • прозвонка цепи.
• 5,6-дюймовый TFT-ЖК-дисплей с разрешением 640×480.
• Интерфейсы: изолированный USB-хост, USB-устройство (MicroUSB-TMC).
• Поддержка команд дистанционного управления SCPI.
• Питание от литиевого аккумулятора емкостью 6900 мАч, внешнее зарядное устройство.
• Степень защиты IP51.
• Соответствует требованиям безопасности UL61010-1, UL61010-2-030, UL61010-2-033.

Видео

Технические характеристики

Видео

Дополнительная информация

  Загрузить дополнительную информацию для SIGLENT SHS1102X (англ.).

Комплектация

• Портативный цифровой осциллограф SIGLENT SHS1102X с изолированными каналами — 1 шт.
• Аккумулятор (6900 мАч) — 1 шт.
• Щупы осциллографа (250 МГц) — 2 шт.
• Токовый адптер (1 × SCD600MA / 1 × SCD10A) — 2 шт.
• Измерительные щупы мультиметра — 1 компл.
• Адаптер питания/зарядное устройство — 1 шт.
• USB-кабель — 1 шт.
• Краткое руководство — 1 шт.

Осциллографы и работа с ними

Диагональ экрана цифрового осциллографа:

• 5,6" TFT дисплей

Количество каналов цифрового осциллографа:

• Двухканальный

Полоса пропускания цифрового осциллографа:

• 100 МГц

Тип цифрового осциллографа:

• Портативный

• Мультиметр

• С изолированными каналами

Частота дискретизации цифрового осциллографа:

• 1 Гвыб/с

Объем памяти цифрового осциллографа:

• 12 МБ
