Генератор сигналов UNI-T UTG2062B
Все о товаре

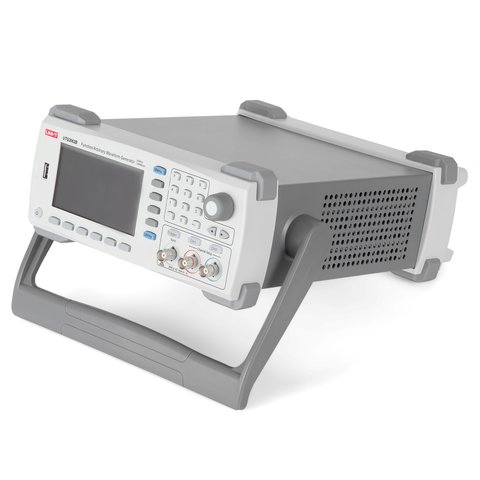

UNI-T UTG2062B – это высококачественный настольный генератор сигналов произвольной формы с технологией прямого цифрового синтеза (DDS), оснащенный большим цветным экраном, кнопочным управлением, а также двумя портами для измерений 2 каналов одновременно.
Прибор способен генерировать различные типы сигналов, включая синусоидальные, прямоугольные (меандр), пилообразные, импульсные, шумовые, произвольные, Dc и гармонические. Он использует выходную частоту 60 МГц, частотное разрешение 1 мкГц и имеет вертикальное разрешение 16 бит. UNI-T UTG2062B также характеризуется различными типами модуляции, такими как AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM.
Встроенный интерфейс USB дает возможность подключать прибор к ПК или другому подобному устройству через имеющийся в комплекте USB-кабель.
Особенности
- Генерирует синусоидальные, прямоугольные (меандр), пилообразные, импульсные, шумовые, произвольные, гармонические сигналы.
- Частотное разрешение 1 мкГц.
- Два канала, память 16 МБ.
- Вертикальное разрешение 16 бит.
- Диапазон выходной амплитуды 1 мВпик-пик — 10 Впик-пик (50 Ом); 2 мВпик-пик — 20 Впик-пик (1 МОм).
- Типы модуляции: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM.
- Большой ЖКИ дисплей 4,3" (480 × 272 точки) WVGA.
- Соответствует стандартам EN 61010-1 и CAT III 300V.
Технические характеристики
| Макс. выходная частота | 60 МГц |
| Каналы | 2 |
| Частота дискретизации | 320 МВыб./с |
| Сигналы | синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, напряжение постоянного тока, произвольный, гармонический |
| Модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM |
| Режимы работы | выход on/off, непрерывный, модуляция, свипирование (Sweep), Burst |
| Память | 8 Б ~ 16 МБ |
| Вертикальное разрешение | 16 бит |
| Диапазон выходной амплитуды | 1 мВпик-пик - 10 Впик-пик (50 Ом); 2 мВпик-пик - 20 Впик-пик (1 МОм) |
| Частотные характеристики | |
|---|---|
| Синусоидальный | 1 мкГц ~ 60 МГц |
| Прямоугольный (меандр) | 1 мкГц ~ 25 МГц |
| Пилообразный | 1 мкГц ~ 3 МГц |
| Импульсный | 1 мкГц ~20 МГц |
| Шумовой | 60 МГц (-3 дБ) |
| Произвольный | 1 мкГц ~15 МГц |
| Гармонический | 1 мкГц ~30 МГц |
| Разрешение | 1 мкГц |
| Погрешность | ±0.5 мд 25°С |
| Интерфейсы | USB-хост, USB устройства, LAN |
| Общие характеристики | |
| Питание | от 100 до 240 В (AC), от 50 до 60 Гц |
| Дисплей | 4.3" 64 К цветной TFT ЖКД (480 × 272) |
| Вес | 3,2 кг |
| Габариты | 265 × 110 × 320 мм |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UTG2062B (англ.).
Программное обеспечение
Загрузить Программное обеспечение для UNI-T UTG2062B.

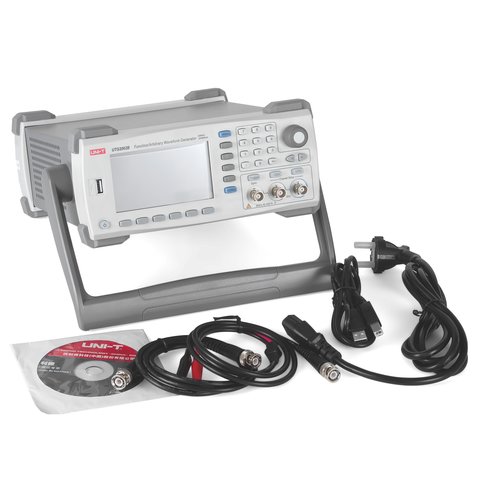

Комплектация
- Генератор сигналов UNI-T UTG2062B — 1 шт.
- Кабель BNC — 1 шт.
- Зажимы "крокодил" — 1 компл.
- Шнур питания — 1 шт.
- Кабель USB — 1 шт.
- Диск с ПО для ПК — 1 шт.
Максимальная частота сигнала генератора сигналов:
- 60 МГц
Количество каналов генератора сигналов:
- Двухканальный
