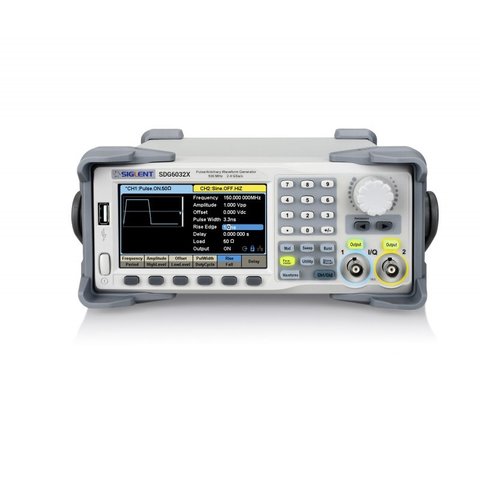

Генератор сигналов SIGLENT SDG6032X
Все о товаре
Генератор сигналов SIGLENT SDG6032X – прибор, который используется для создания высококачественных сигналов и характеризуется полосой пропускания 350 МГц, максимальной частотой дискретизации 2,4 ГВыб/с и вертикальным разрешением 16 бит. В работу этих приборов также включены собственноручно разработанные технологии TrueArb & EasyPulse, которые помогают решить недостатки традиционных генераторов DDS во время генерации произвольных, прямоугольных и импульсных сигналов. Кроме того, это многофункциональный прибор, который может генерировать шум, сигнал со сдвигом на 90 градусов и диаграммы PRBS. Эти функции дают возможность обеспечить сигналы высокой точности и с минимальным искажением, что соответствует растущим потребностям сложных применений.
Особенности
- Максимальная выходная амплитуда 20 Впп, выходной сигнал высокой точности с динамическим диапазоном 80 дБ.
- Высокопроизводительная система дискретизации с частотой 2,4 ГВыб/с и вертикальным разрешением 16 бит.
- Многофункциональный генератор сигналов, соответствующий широкому спектру требований.
- Функции Sweep и Burst.
- Функция Harmonics.
- Функция комбинации осциллограмм.
- Функции развязки каналов, копирования и слежения.
- 196 встроенных произвольных сигналов.
- Частотомер высокой точности.
- Стандартные интерфейсы USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.
- Сенсорный 4.3” дисплей для простоты работы.
Технические характеристики
SDG6022X | SDG6032X | SDG6052X | |
---|---|---|---|
Полоса пропускания | 200 МГц | 350 МГц | 500 МГц |
Количество каналов | 2 | ||
Частота дискретизации | 2,4 ГВыб/с (2X интерполяция) | ||
Вертикальное разрешение | 16 бит | ||
Длина произвольного сигнала | 2 ~ 20 МБ | ||
Частотомер | до 400 МГц | ||
Макс. амплитуда | 20 Впп < 40 МГц | ||

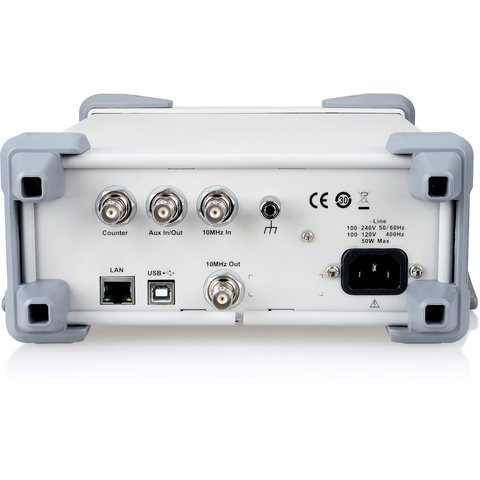

Интерфейс | Стандартные: USB Host, USB Device, LAN Опциональный: GPIB (USB-GPIB адаптер) |
||
Дисплей | Сенсорный 4.3” дисплей, 480 × 272 RGB |
Специальные функции

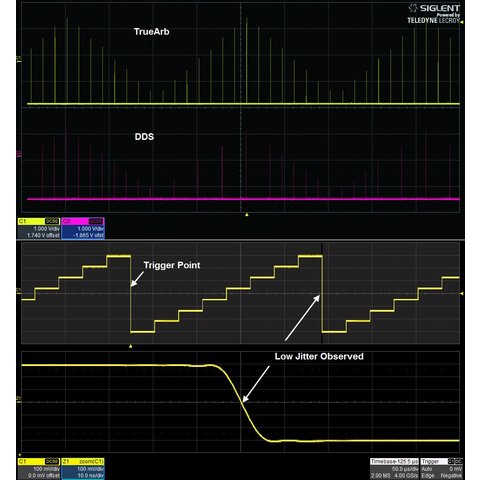

Технология True Arb

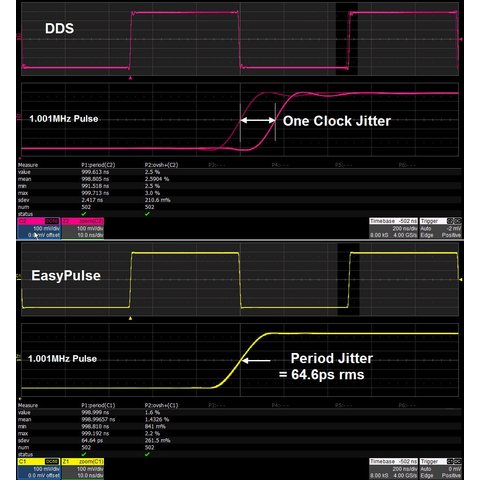

Технология Easy Pulse
Расширенные функции модуляции
Функция Burst
Функция Sweep
Частотомер
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDG6000X (англ.).
Комплектация
- Генератор сигналов SIGLENT SDG6032X — 1 шт.
- Шнур питания — 1 шт.
- Кабель USB — 2 шт.
Количество каналов генератора сигналов:
- Двухканальный
Максимальная частота сигнала генератора сигналов:
- 350 МГц
