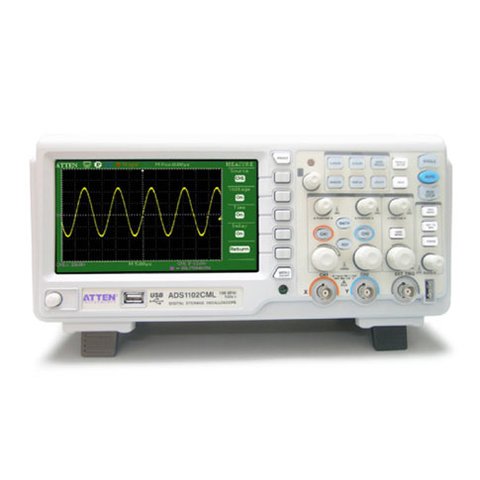

Цифровой осциллограф ATTEN ADS1102CM
Код: 818653
Цифровой осциллограф ATTEN ADS1102CM
Все о товаре
Гарантия
26880.00 ₴
Все о товаре
5 кг 110, 220 V Гарантия: 24 месяцев
2-канальный цифровой осциллограф с полосой пропускания 100 MГц, частотой дискретизации 1 Гвыб/с и глубиной памяти 2 МБ.
Оптом дешевле
ATTEN ADS1102CM - 2-канальный цифровой осциллограф с полосой пропускания 100 MГц, частотой дискретизации 1 Гвыб/с и глубиной памяти 2 МБ.
Инструкции
Скачать инструкцию к цифровому осциллографу ATTEN ADS1102CM (рус. версия)
Параметры
- Частота дискретизации 1 Гвыб/с и эквивалентная частота дискретизации 50 Гвыб/с
- 2 канала
- 5.7" ЖКД
- 12 языков - многоязычный интерфейс (упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский, итальянский)
- Глубина памяти - 2 МБ
- Способы синхронизации: по фронту, по продолжительности импульса, по видеосигналу, задержка, внешняя
- Функции цифрового фильтра и самописца
- Функция "годен/негоден"
- 32 функции автоматических измерений
- Функция сохранения/воспроизведения: настроек, волн, осциллограм, файлов CSV, изображений
- Многоязычная онлайн поддержка
- ПО "Easyscope"
- Стандартные интерфейсы:
- USB хост: поддерживает функции сохранения/воспроизведения на флэш-накопителе USB и обновления ПО;
- USB: поддерживает принтеры совместимые с PictBridge и управление с помощью ПК;
- Интерфейс RS-232 и выход для функции "годен/негоден".
Сравнительные характеристики цифровых осциллографов ATTEN серии ADS1000CM/C
| Модель | ADS1152CM | ADS1102CM | ADS1062CM | ADS1042CM | ADS1022C |
|---|---|---|---|---|---|
| Полоса пропускания | 150 МГц | 100 МГц | 60 МГц | 40 МГц | 25 МГц |
| Частота семплирования | 1 Гвыб/с | 500 Мвыб/с | |||
| Эквивалентная частота семплирования | 50 Гвыб/с | ||||
| Память | Один канал: 40 кБ/2 МБ; Два канала: 20 кБ/1 MБ | 4 кБ | |||
| Время нарастания | < 2.3 нс | < 3.5 нс | < 5.8 нс | < 8.8 нс | < 14 нс |
| Входное полное сопротивление | 1MОм || 13пФ | ||||
| Диапазон, с/дел | 2.5 нс /дел.-50 с/дел. | 5 нс/дел.-50 с/дел. | 10 нс/дел.-50 с/дел. | 25 нс/дел.-50 с/дел. | |
| Скан.: 100 мс -50 с/дел. | |||||
| Дисплей | Цветной ЖКД, (320 × 234)5.7" | ||||
Технические характеристики
| Вход | ||||
|---|---|---|---|---|
| Входная связь | переменный ток (AC), постоянный ток (DC), заземление (GND) | |||
| Входное сопротивление | DC: 1MОм ± 2% || 17пФ ± 3пФ AC: 1.2 MОм ± 2% || 17пФ ± 3пФ, < =100 мВ/дел 1.0 MОм ± 2% || 17пФ ± 3пФ, >100 мВ/дел |
|||
| Макс. входное напряжение | ± 400В PK-PK CATI | |||
| Гальваническая развязка между каналами (Оба канала при одинаковых настройках В/дел) | > 100:1 при 50 MГц | |||
| Аттенюатор пробника | 1X, 10X | |||
| Аттенюатор осциллографа | 1X, 10X, 100X, 1000X | |||
| Горизонтальная система | ||||
| Частота семплирования | 2К: 500 МС/с |
|||
| Эквивалентная частота семплирования | 50 ГС/с | |||
| Режимы показателей измерений | основное, окно, изменение размера окна, развертка, x-y | |||
| Точность развёртка | ±100м.д. измеренные через интервал 10 мс | |||
| Временное окно | 12 дел. | |||
| Диапазон развертки по горизонтали | 2.5 нс/дел - 50 с/дел. Скан.: 100 мс/дел. - 50 с/дел. (1-2.5-5 последовательно) |
|||
| Вертикальная система | ||||
| Точность | 2мВ-10В/дел на входе BNC(1-2-5 последовательно) | |||
| Диапазон смещение напряжения канала | 2 мВ-200 мВ: ±1.6 В 206мВ-10 В: ± 40В при диапазоне постоянного усиления и диапазоне переменного усиления |
|||
| Разрешение по вертикали | 8 бит | |||
| Количество каналов | 2 | |||
| Аналоговая ПП (на входе BNC) | 100 MГц | |||
| Равномерность полосы пропускания | DC-10% установленной ПП: ± 1дБ 10%-50% установленной ПП: ± 2дБ 50%-100% установленной ПП: ± 3дБ |
|||
| Нижняя граничная частота (AC - 3дБ) | ≤10Гц (на входе BNC) | |||
| Шумы: Pk-Pk для записи 3K | ≤ 0.6 дел. для средн. 10 Pk-Pk показаний при диапазоне
постоянного усиления < = 0.7 дел. для средн. 10 Pk-Pk показаний, диапазон переменчивого усиления |
|||
| SFDR включая гармоники | ≥ 40dB | |||
| Точность усиления DC | < ± 3.0%: 5 мВ/дел. до 5В/дел. при диапазоне постоянного
усиления < ± 4.0%: типичная для 2 мВ/дел. и диапазон переменчивого усиления |
|||
| Точность измерений DC: все настройки усиления >100 мВ/дел. | ± [3%X (|показания|+|смещение|) +1% of |смещение| +0.2 дел.+2 мВ] | |||
| Точность измерений DC: все настройки усиления >100 мВ/дел. | ± [3%X (|показания|+|смещение|) +1% |смещение| +0.2 дел. + 100 мВ] | |||
| Время нарастания (используя импульсы 500ps) | <3.5 нс | |||
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) | |||
| БПФ | Окна: Ханнинг, Хамминг, Блэкман, Прямоугольное | |||
| Ограничитель полосы пропускания | 20 MГц ± 40% станд. (Заметка: ПП ограничена ниже 20MГц ± 40% при использовании X1) | |||
| Система синхронизации | ||||
| Способы синхронизации | по фронту, по продолжительности импульса, по видеосигналу, задержка, внешняя | |||
| Режимы синхронизации | Авто, Нормальная, Однократная | |||
| Источник синхронизации | К1-2, EXT, EXT/5, AC Line | |||
| Соединение синхронизации | AC, DC, LF rej, HF rej | |||
| Диапазон уровня синхронизации | К1, К2: ± 6 дел. с центра дисплея EXT: ±1.2V EXT/5: ± 6V |
|||
| Точность синхронизации для сигналов временем нарастания/спадания фронта ≥ 20нс | Внутренняя: ±(0.2 дел.× В/дел.)( ± 4 дел. с центра
дисплея) EXT: ±( 6% настроек + 40 мВ) EXT/5: ± (6% настроек + 200 мВ) |
|||
| Синхронизация по фронту | Задержка: увеличенная, пониженная, увеличенная и пониженная | |||
| Синхронизация по продолжительности импульса | режим синхронизации: положительная (>,<,=) и
отрицательная (>,<,=) продолжительность импульса диапазон продолжительности импульса: 20нс-10с |
|||
| Синхронизация по видеосигналу | поддерживает сигналы: PAL/СAM, NTSC условия синхронизации: четное поле, нечетное поле, все поля, поле ...(номер) |
|||
| Синхронизация по задержке | задержка до (>,<,=) и после (>,<,=) сигнала Время: 20нс-10с |
|||
| Внешняя синхронизация | К1, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка К2, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка |
|||
| Панель управления | ||||
| Автоматические настройки | Авт. настройка вертикальной, горизонтальной систем и позиции синхронизации | |||
| Сохранение/воспроизведение | поддерживает сохранение до 20 видов настроек и 20 осциллограм, воспроизведения и сохранения на флэш-накопителе USB | |||
| Частометр | ||||
| Разрешение считывания | 6 байт | |||
| Погрешность | ± 0.01 % | |||
| Диапазон | DC, 10Гц до макс. полосы пропускания | |||
| Виды сигнала | все виды сигналов запуска (кроме синхронизации по продолжительности импульса и по видео сигналу) | |||
| Система сбора данных | ||||
| Виды семплирования | режим реального времени и эквивалентный режим | |||
| Память | Режим канала | Частота сэмплирования | Короткая память | Длинная память |
| Один канал | 1ГС/c | 40 К | не поддерживает | |
| Один канал | 500 MС/с или меньше 20К - 500 MС/с | 20 K | 2 M | |
| Два каналы | 500 MС/с или меньше 20К - 500 MС/с | 20 K | 1 M | |
| Режимы семплирования | Выборка, пиковые измерения , средн. | |||
| Средняя величина | 4, 16, 32, 64, 128, 256 | |||
| Система измерения | ||||
| Автоматические измерения | Bпп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всредн., Bсреднеквадр., отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, задержка до и после сигнала , положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка… | |||
| Курсорные измерения | ручной режим, слежение, автоматические измерения | |||
| Дисплей | ||||
| Режим просмотра | Цветной TFT 5.7" (145мм) диагональный ЖКД | |||
| Разрешение | 320 × 234 пикселов | |||
| Количество отображаемых цветов | 64K | |||
| Контрастность дисплея | 150:1 | |||
| Интенсивность подсветки | 300 | |||
| Диапазон просмотра волн | 8×12 дел. | |||
| Режим просмотра сигнала | точечный, векторный | |||
| Время просмотра сигнала в точечном или векторном режиме | выкл., 1 с, 2 с, 5 с, бесконечный | |||
| Время отображения меню | 2 с, 5 с, 10 с, 20 с, бесконечное | |||
| Режим сохранения экрана | 1 мин., 2 мин., 5 мин., 10 мин.,15 мин., 30 мин., 1 ч., 2 ч., 5 ч., выкл. | |||
| Интерполяция сигнала | Sin(x)/x, прямолинейный | |||
| Цветовая модель | нормальная, инвертированная | |||
| Языки меню | Английский, французский, немецкий, русский, испанский, упрощенный китайский, традиционный китайский, португальский, японский, корейский, итальянский, арабский | |||
| Интерфейс | USB хост, USB, RS-232, выход для функции "годен/негоден" | |||
| Питание | ||||
| Входное напряжение | 100-240 В AC, CAT II, авт. выбор | |||
| Диапазон частот | от 45 Гц до 440 Гц | |||
| Потребляемая мощность | 50 Вт | |||
| Общие характеристики | ||||
| Габариты ( Ш × В × Т), мм | 305 × 154 × 133 | |||
| Вес | 2.3 кг | |||
Диагональ экрана цифрового осциллографа:
- 5,6" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Объем памяти цифрового осциллографа:
- 2 МБ
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
