Цифровой осциллограф FNIRSI 1014D, со встроенным генератором сигналов
Все о товаре
- Львов
Похожие товары
(₴)
(₴)
- Львов
- Львов
- Львов

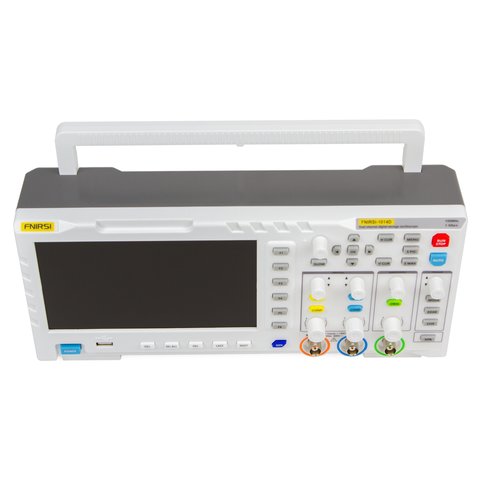

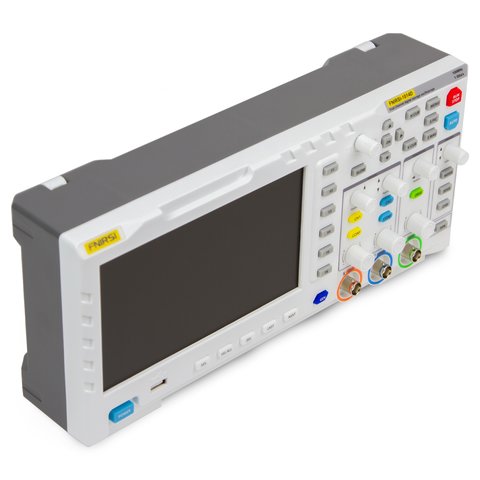

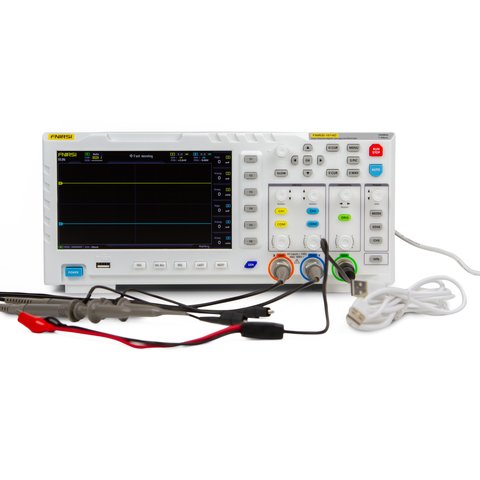

FNIRSI 1014D – это двухканальный осциллограф с полосой пропускания 100 МГц со встроенным генератором сигналов. Осциллограф отличается высокой частотой дискретизации в реальном времени 1 ГВыб/с, памятью 240 кБ, большим 7-дюймовым дисплеем с разрешением 800×480, расширенным набором функций для захвата, анализа и записи результатов. Прибор оборудован защитой от высокого напряжения, что обеспечивает безопасную работу с сигналами до 400 В без применения дополнительных делителей. Встроенный генератор обеспечивает генерацию четырнадцати предустановленных функций, разрешение по напряжению 8 бит, напряжение 5 Впик-пик. Для подключения к компьютеру, FNIRSI 1014D оснащен интерфейсом USB. Осциллограф предназначен для диагностики и настройки радио и электронной аппаратуры.
Особенности
- Компактный и функциональный осциллограф.
- Большой 7-дюймовый TFT-дисплей (800 × 480).
- Защита от высокого напряжения: встроенный модуль обеспечивает защиту до 400 В.
- Возможность сохранить до 1000 форм сигналов и до 1000 снимков экрана.
- Функция автоматического измерения.
- Функция Roll.
- Функция Лиссажу.
- Функция регулировки яркости экрана.
Технические характеристики
Осциллограф | |
---|---|
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 1 ГВыб/с |
Память | 240 кБ |
Входные параметры | |
Развязка входа | DC, AC |
Входной импеданс | 1 МОм |
Установка коэффициента затухания датчика | 1 Х, 10 Х |

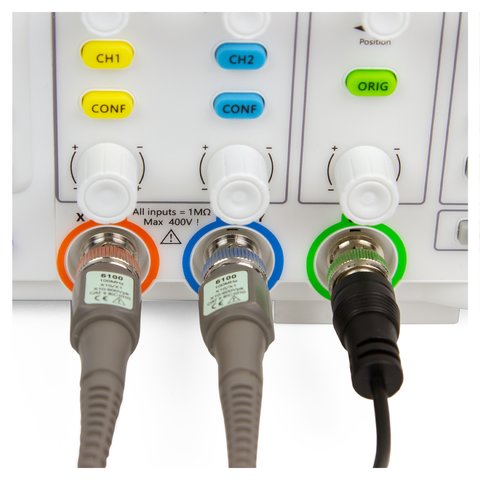

Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
Горизонтальная система | |
Коэффициент развертки | 50 с/дел - 10 нс/дел |
Вертикальная система | |
Вертикальная развертка | 50 мВ/дел - 500 В/дел |
Время нарастания | < 3 нс |
Вертикальное разрешение | 8 бит |
Точность напряжения | ± 5% |
Точность частоты | ± 0,01% |
Система синхронизации | |
Режимы синхронизации | автоматический, нормальный, однократный |
Режим триггера | по фронту (спадающему/ниспадающему) |
Система измерения | |
Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
Курсорные измерения | XY, триггер Y |
Математические операции | FFT |
Генератор сигналов | |
Форма сигналов | 14 видов форм сигналов |
Полоса пропускания | 10 МГц (синусоидальный сигнал), разрешение 1 Гц |
Вертикальное разрешение | 14 бит |
Общие характеристики | |
Дисплей | цветной TFT-дисплей, 7 дюймов, 800 × 480 |
Интерфейс | USB (5 В / 2 А) |
Встроенная память | 1 Гб |
Хранение формы волны | 1000 изображений + 1000 сигналов |
Габариты | 310 мм × 145 мм × 70 мм |
Вес нетто | 1500 г |
Вес брутто | 1632 г |
Видео

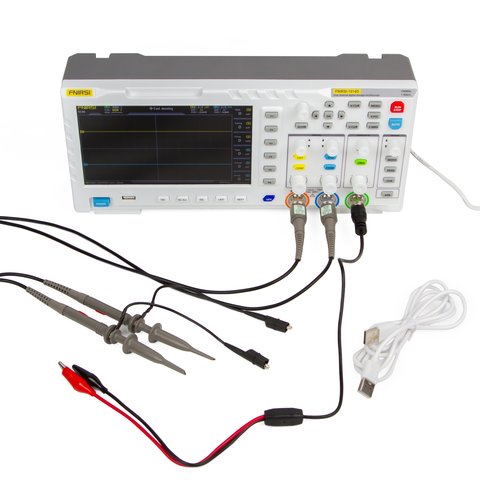

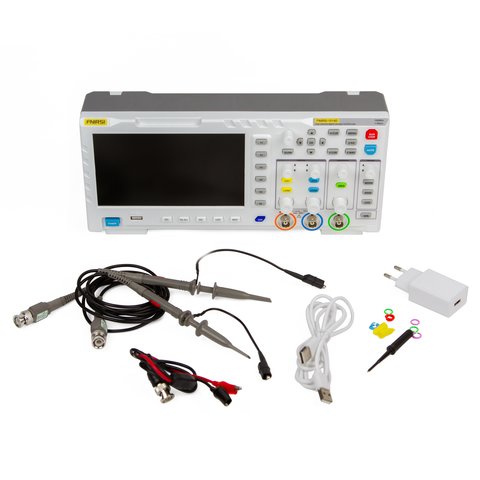

Комплектация
- Цифровой осциллограф FNIRSI 1014D со встроенным генератором сигналов — 1 шт.
- Щупы для осциллографа — 2 шт
- USB-кабель — 1 шт
- Кабель питания — 1 шт
- Зажим BNC-крокодил — 1 шт
- Инструкция по эксплуатации — 1 шт
