Цифровой осциллограф SIGLENT SDS822X HD

SIGLENT SDS822X HD – это цифровой двухканальный осциллограф высокого разрешения, оснащенный 12-разрядным аналого-цифровым преобразователем с частотой дискретизации 2 Гвыб/с и отличной производительностью по уровню шума. Он имеет полосу пропускания 200 МГц и максимальную глубину памяти 100 МБ.

Устройство использует технологию SPO от SIGLENT с максимальной скоростью захвата осциллограмм до 120 000 осц/с (в обычном режиме, до 500 000 осц/с в режиме сегментированной выборки), функцией 256-уровневой градации интенсивности осциллограммы и температурным градиентом. Также осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты записи истории сигналов, функции поиска и навигации, теста по маске, построения диаграмм Боде, анализа мощности, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Среди прочих особенностей модели SDS822X HD – широкий набор измерительных и математических функций, генератор сигналов произвольной формы 25 МГц (опция), а также последовательное декодирование.

Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты и имеет удобный дизайн пользовательского интерфейса, что значительно повышает эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление через LAN.

Особенности

• 12-разрядное высокое разрешение
• 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с
• 2 аналоговых канала, полоса пропускания до 200 МГц
• SPO-технология
  • Скорость захвата осциллограмм: до 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки)
  • Поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент
  • Глубина памяти до 100 млн точек
  • Цифровая система запуска
• Интеллектуальный запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Запуск и декодер последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами)
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров)
• Автоматические измерения более 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям
• 4 математические трассы (FFT до 2 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, извлечение квадратного корня и т. д.), поддержка редактора формул
• Множество функций анализа данных (поиск, навигация, счетчик, диаграмма Боде и анализ мощности)
• Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок
• 16 цифровых каналов (опционально)
• Генератор сигналов 25 МГц (опционально)
• Емкостный сенсорный 7-дюймовый TFT-дисплей с разрешением 1024×600 (поддерживает мультитач-жесты)

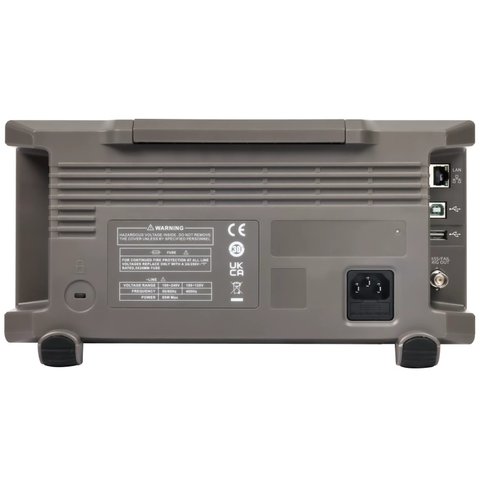

• Широкий выбор интерфейсов: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера
• Поддержка команд дистанционного управления SCPI
• Поддержка беспроводной мыши и клавиатуры

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS822X HD (англ.).

Комплектация

• Цифровой осциллограф SIGLENT SDS822X HD — 1 шт.
• USB-кабель — 1 шт.
• Инструкция по началу работы — 1 шт.
• Пассивный щуп — 2 шт.
• Сертификат калибровки — 1 шт.
• Кабель питания — 1 шт.

Количество каналов цифрового осциллографа:

• Двухканальный

Полоса пропускания цифрового осциллографа:

• 200 МГц

Тип цифрового осциллографа:

• Настольный

Частота дискретизации цифрового осциллографа:

• 2 Гвыб/с

Объем памяти цифрового осциллографа:

• 100 МБ

Диагональ экрана цифрового осциллографа:

• 7,0" LCD-дисплеи
