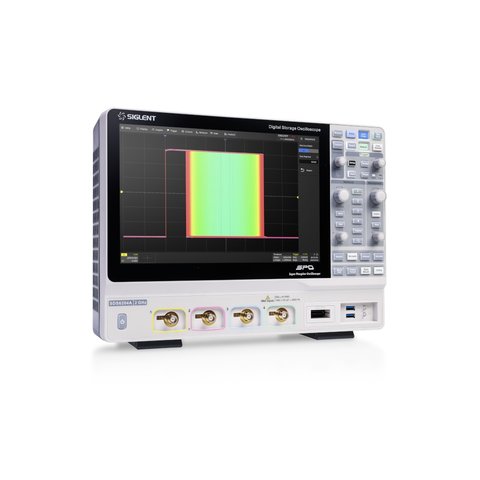

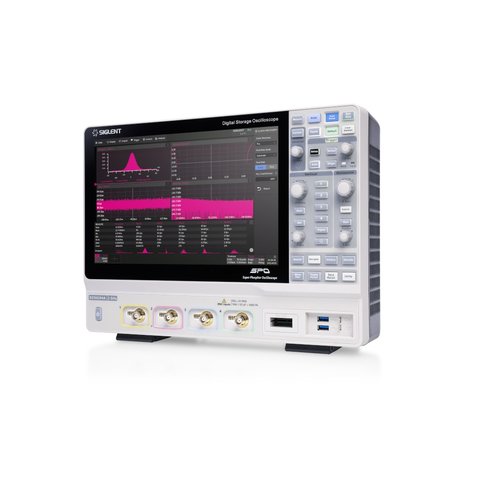

Цифровой осциллограф SIGLENT SDS6204A
Все о товаре
SIGLENT SDS6204A – это четырехканальный цифровой осциллограф с полосой пропускания 2 ГГц, частотой дискретизации 5 Гвыб/сек, и стандартной глубиной памяти до 1 ГБ. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope) с максимальной скоростью захвата осциллограмм до 170 000 форм сигналов в секунду (нормальный режим, до 750 000 форм сигналов в секунду в режиме последовательных измерений), поддержкой 256 уровней градации интенсивности осциллограммы и режимом отображения цветовой температуры.
Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, в частности запуск по последовательной шине. Функции записи осциллограмм в историю, поиска и навигации, графика Боде, анализа мощности и глазковой диаграммы/джиттера позволяют захватывать, сохранять и анализировать расширенные записи сигналов.
SIGLENT SDS6204A также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.
Большой 12,1-дюймовый дисплей с емкостным сенсорным экраном поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой к наиболее часто используемым функциям может значительно повысить эффективность работы. Осциллограф также поддерживает управление мышью и внешней клавиатурой.
Особенности
- 4 аналоговых канала, полоса пропускания 2 ГГц с частотой дискретизации 5 Гвыб/с на каждом канале.
- Низкий уровень фонового шума, поддержка вертикальной шкалы от 0,5 мВ/дел до 10 В/дел.
- Технология фосфорных осциллографов нового поколения (SPO):
- скорость захвата осциллограмм до 170 000 осц/с (нормальный режим) и 750 000 осц/с (режим последовательных измерений);
- поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
- максимальная глубина памяти 500 МБ (один канал), 250 МБ (два канала), 125 МБ (3 или 4 канала);
- цифровая система запуска.
- Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay и Video (поддерживается HDTV), Zone Trigger (упрощает расширенный запуск).
- Серийный запуск и тип декодирования (стандарт), поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester.
- Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000), в зависимости от условий запуска, заданных пользователем.
- Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс. кадров).
- Автоматические измерения по более чем 50 параметрам, поддержка подсчета статистики с гистограммой, трэка, тренда, логических операций, математических операций, истории, относительных измерений.
- 4 индикации математических операций (БПФ 8 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул.
- Множество функций анализа данных: поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде, анализ мощности и анализ глазковой диаграммы/джиттера.
- Высокоскоростное аппаратное усреднение, Eres (повышенное разрешение).
- Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок.
- 16 цифровых каналов (опция).
- Встроенный генератор сигналов с частотой 25 МГц и несколькими предварительно настроенными сигналами.
- Большой 12,1-дюймовый сенсорный TFT-дисплей с разрешением 1280×800; поддерживает мультитач-жесты.
- Несколько интерфейсов: USB-хост, USB-устройство (USBTMC), LAN (VXI-11/Telnet/Socket), карту micro SD, Pass/Fail, Trigger Out, HDMI.
- Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
- Поддержка команд дистанционного управления SCPI.
- Поддержка беспроводной мыши и клавиатуры.
Технические характеристики
| Аналоговые каналы | 4 + 1 внешн. |
| Полоса пропускания | 2 ГГц |
| Частота дискретизации | 5 Гвыб/с на каждом канале |
| Макс. глубина памяти | 500 МБ (один канал) 250 МБ (два канала) 125 МБ (3 или 4 канала) |
| Запись осциллограмм (макс.) | 170 000 осц/с (обычный режим); 750 000 осц/с (режим последовательных измерений) |
| Вертикальное разрешение | 8 бит (до 16 бит в режиме Hi-Res) |
| Типы запуска | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial |
| Серийный запуск и тип декодирования | стандарт: I2C, SPI, UART, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование) |
| Автоматические измерения | более 50 параметров |
| Математические операции | 4 индикации БПФ 8 млн точек, +, -, x, ÷, ∫dt, d/dt, √, тождество, отрицание, абсолютная величина, функция знака, ex, 10x, ln, lg, интерполяция, MaxHold, MinHold (поддержка редактора формул) |
| Инструменты анализа данных | поиск, навигация, история, тест по маске, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде и анализ мощности, анализ глазковой диаграммы/джиттера |

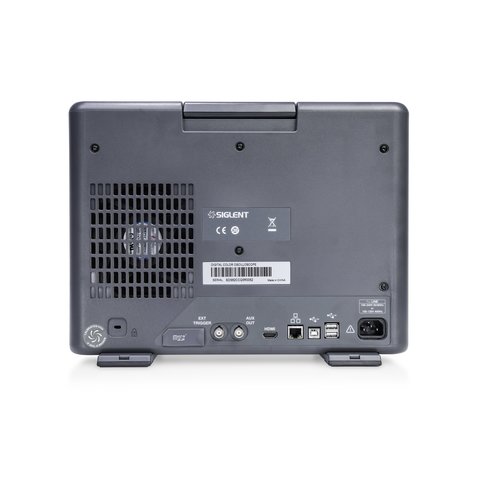

| Интерфейсы | USB 3.0 Host (2 шт.), USB 2.0 Host (2 шт.), USB 2.0, LAN, micro SD, HDMI, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL) |
| Щупы | SP3050A, 500 МГц, по одному пробнику на каждый канал |
| Дисплей | 12.1" сенсорный TFT-экран (1280×800) |
| Габариты | 379 мм × 288 мм ×159 мм |
| Вес | нетто 5,5 кг, брутто 7,1 кг |
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDS6204A (англ.).
Дополнительные характеристики
Загрузить дополнительные характеристики для SIGLENT SDS6204A (англ.).
Комплектация
- Цифровой осциллограф SIGLENT SDS6204A — 1 шт.
- USB-кабель — 1 шт.
- Пассивные щупы — 4 шт.
- Беспроводная мышка — 1 шт.
- Кабель питания — 1 шт.
- Краткое руководство — 1 шт.
