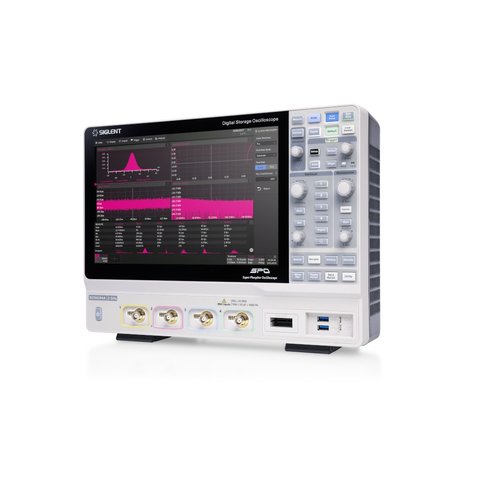

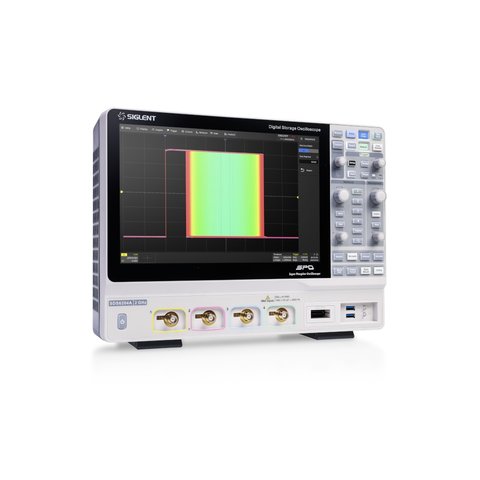

Цифровой осциллограф SIGLENT SDS6104A

SIGLENT SDS6104A –  это четырехканальный цифровой осциллограф с полосой пропускания 1 ГГц, частотой дискретизации 5 Гвыб/сек, и стандартной глубиной памяти до 500 МБ. Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope) с максимальной скоростью захвата осциллограммы до 170 000 форм сигналов в секунду (нормальный режим, до 750 000 форм сигналов в секунду в режиме последовательных измерений), поддержкой 256 уровней градации интенсивности осциллограммы и режимом отображения цветовой температуры.

Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, в частности запуск по последовательной шине. Функции записи осциллограмм в историю, поиска и навигации, графика Боде, анализа мощности и глазковой диаграммы/джиттера позволяют захватывать, сохранять и анализировать расширенные записи сигналов.

SIGLENT SDS6104A также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.

Большой 12,1-дюймовый дисплей с емкостным сенсорным экраном поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой к наиболее часто используемым функциям может значительно повысить эффективность работы. Осциллограф также поддерживает управление мышью и внешней клавиатурой.

Особенности

• 4 аналоговых канала, полоса пропускания 1 ГГц с частотой дискретизации 5 Гвыб/с на каждом канале.
• Низкий уровень фонового шума, поддержка вертикальной шкалы от 0,5 мВ/дел до 10 В/дел.
• Технология фосфорных осциллографов нового поколения (SPO):
  • скорость захвата осциллограмм до 170 000 осц/с (нормальный режим) и 750 000 осц/с (режим последовательных измерений);
  • поддержка 256 уровней градации интенсивности осциллограммы, температурный градиент;
  • максимальная глубина памяти 500 МБ (один канал), 250 МБ (два канала), 125 МБ (3 или 4 канала);
  • цифровая система запуска.
• Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay и Video (поддерживается HDTV), Zone Trigger (упрощает расширенный запуск).
• Серийный запуск и тип декодирования (стандарт), поддерживает протоколы I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT и Manchester.
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000), в зависимости от условий запуска, заданных пользователем.
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс. кадров).
• Автоматические измерения по более чем 50 параметрам, поддержка подсчета статистики с гистограммой, трэка, тренда, логических операций, математических операций, истории, относительных измерений.
• 4 индикации математических операций (БПФ 8 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул.
• Множество функций анализа данных: поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде, анализ мощности и анализ глазковой диаграммы/джиттера.
• Высокоскоростное аппаратное усреднение, Eres (повышенное разрешение).
• Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок.
• 16 цифровых каналов (опция).
• Встроенный генератор сигналов с частотой 25 МГц и несколькими предварительно настроенными сигналами.
• Большой 12,1-дюймовый сенсорный TFT-ЖК-дисплей с разрешением 1280×800; поддерживает мультитач-жесты.

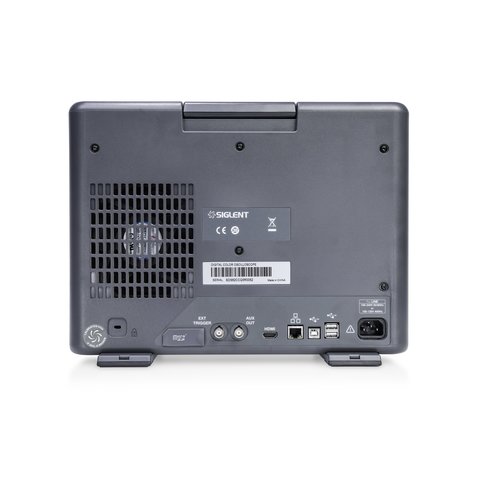

• Несколько интерфейсов: USB-хост, USB-устройство (USBTMC), LAN (VXI-11/Telnet/Socket), карта micro SD, Pass/Fail, Trigger Out, HDMI.
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
• Поддержка команд дистанционного управления SCPI.
• Поддержка беспроводной мыши и клавиатуры.

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS6104A (англ.).

Дополнительные характеристики

  Загрузить дополнительные характеристики для SIGLENT SDS6104A (англ.).

Комплектация

• Цифровой осциллограф SIGLENT SDS6104A — 1 шт.
• USB-кабель — 1 шт.
• Пассивные щупы — 4 шт.
• Беспроводная мышка — 1 шт.
• Кабель питания — 1 шт.
• Краткое руководство — 1 шт.

Осциллографы и работа с ними

Количество каналов цифрового осциллографа:

• Четырехканальный

• С 16-канальным логическим анализатором

Полоса пропускания цифрового осциллографа:

• 1 ГГц

Тип цифрового осциллографа:

• Настольный

• Смешанных сигналов

• Со встроенным генератором

• Сенсорный

• Фосфорный

Частота дискретизации цифрового осциллографа:

• 5 Гвыб/с

Объем памяти цифрового осциллографа:

• 500 МБ

Диагональ экрана цифрового осциллографа:

• 12,1" TFT-дисплей
