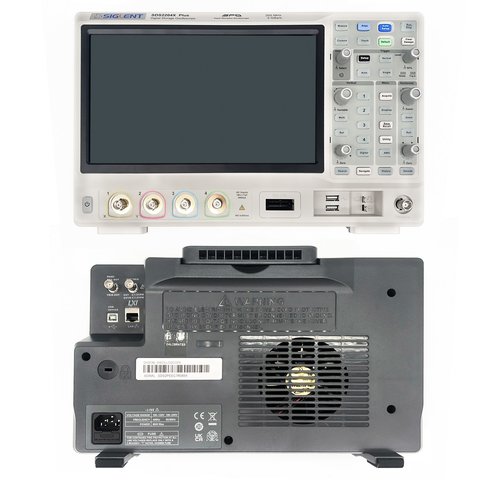

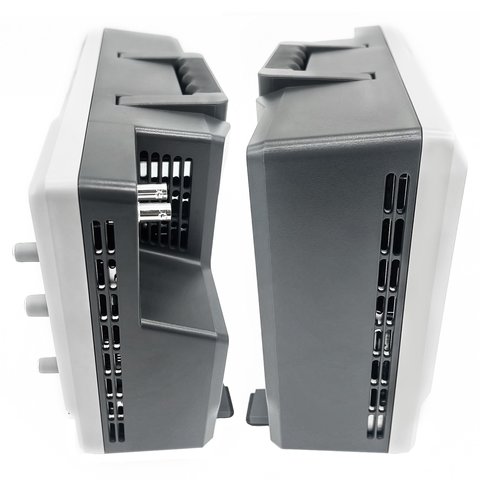

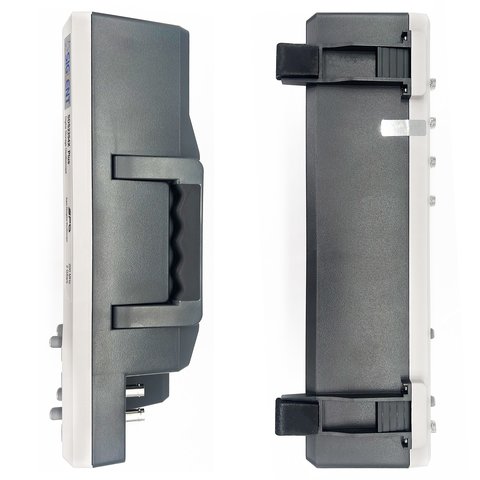

Цифровой осциллограф SIGLENT SDS2204X Plus

SIGLENT SDS2204X Plus – это настольный 4-канальный фосфорный цифровой осциллограф с полосой пропускания 200 МГц, частотой дискретизации 2 ГВыб/с, максимальной глубиной памяти 200 МБ и 10-дюймовым дисплеем.

SIGLENT SDS2204X Plus использует технологию фосфорных осциллографов нового поколения (SPO). Максимальная скорость захвата осциллограмм – 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки). Устройство поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры. Осциллограф использует инновационную цифровую систему запуска с высокой чувствительностью и низким уровнем фонового шума.

Особенности

• Технология фосфорных осциллографов нового поколения (SPO).
• Скорость захвата осциллограмм до 120 000 осц/с в стандартном режиме и до 500 000 осц/с в режиме сегментированной выборки.
• Поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры.
• Цифровая система запуска.
• Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV).
• Запуск и декодирование по последовательной шине, поддержка протоколов l2C, SPI, UART, CAN, LIN (стандартно) и CAN FD, FlexRay, l2S, и MIL-STD- 1553B (опционально).
• Низкий уровень фонового шума, поддерживает от 0,5 мВ/дел до 10 В/дел шкалы напряжения.
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 90 000) в соответствии с условиями запуска, заданными пользователем.
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 90 тыс кадров).
• 50+ типов автоматических измерений, поддержка подсчета статистики с гистограммой.
• Инструменты обработки и анализа данных: Search, Navigate, Mask Test, Bode plot, Power Analysis (oпционально) и Counter.
• Математические операции с осциллограммами (БПФ, +, -, ×, ÷, d/dt, ∫dt, √, среднее значение, ERES и редактор формул).
• Широкий выбор интерфейсов: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
• Поддержка USB-мыши и USB-клавиатуры.
• Встроенный вебсервер поддерживает удаленный доступ, управление через LAN-порт.
• Возможность подключения генератора сигналов, модуля логического анализатора и программного расширения для анализа пульсации и проверки качества электропитания (опционально).

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS2204X Plus (англ.).

Дополнительная информация

  Загрузить дополнительную информацию для SIGLENT SDS2204X Plus (англ.).

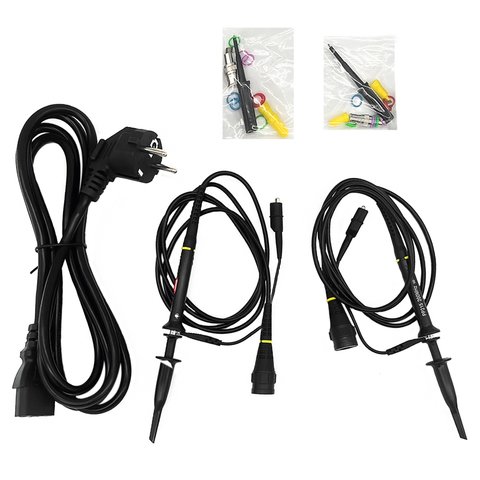

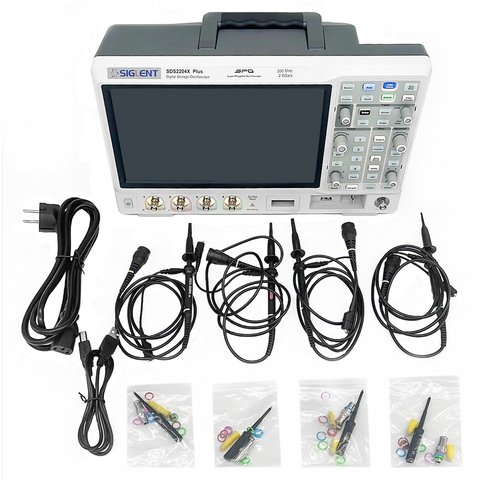

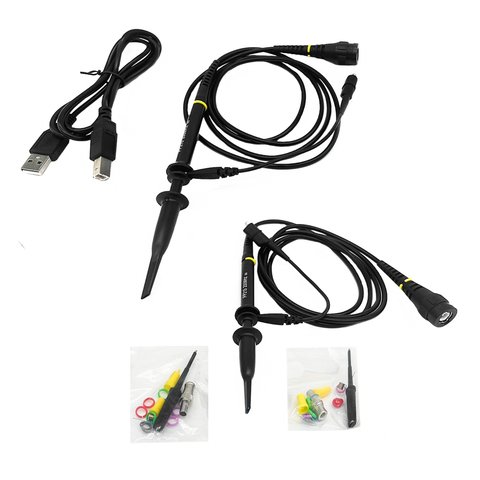

Комплектация

• Цифровой осциллограф SIGLENT SDS2204X Plus — 1 шт.
• USB-кабель — 1 шт.
• Пассивный щуп — 4 шт.
• Кабель питания — 1 шт.
• Диск с программным обеспечением — 1 шт.
• Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Диагональ экрана цифрового осциллографа:

• 10,1" TFT дисплей

Количество каналов цифрового осциллографа:

• Четырехканальный

Полоса пропускания цифрового осциллографа:

• 200 МГц

Тип цифрового осциллографа:

• Настольный

• Сенсорный

• Фосфорный

Частота дискретизации цифрового осциллографа:

• 2 Гвыб/с

Объем памяти цифрового осциллографа:

• 200 МБ
