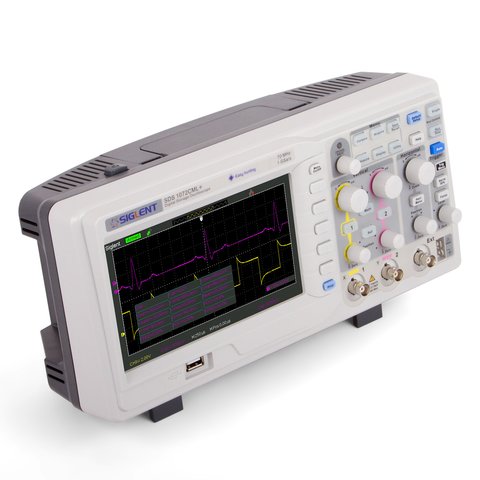

Цифровой осциллограф SIGLENT SDS1072CML+ – компактный настольный двухканальный цифровой осциллограф с полосой пропускания 70 МГц. 7-дюймовый цветной ЖК-дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а кнопки с подсветкой – удобство пользования. SIGLENT SDS1072CML+ обладает многоязычным интерфейсом и онлайн-помощью.
Цифровой осциллограф SIGLENT SDS1072CML+ – хороший выбор для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений, в том числе для образовательных целей.
Особенности
- Полоса пропускания: 70 МГц.
- Количество каналов: 2 + 1 внешний канал.
- Частота дискретизации в реальном времени: 1 Гвыб/с.
- Частота дискретизации в эквивалентном режиме: 50 Гвыб/с.
- Глубина памяти: 2 МБ.
- Вертикальная чувствительность: 2 мВ/дел – 10 В/дел.
- Различные режимы синхронизации: Edge, Pulse, Video, Slope, Alternate.
- Цветной жидкокристаллический TFT-дисплей для яркого и четкого отображения (7").
- Кнопки с подсветкой.
- Специальный цифровой фильтр и режим самописца.
- Интерфейс: USB-Host, USB-Device, LAN.
- Вывод Pass/Fail.
- Прямая печать на принтерах совместимых с PictBridge через USB-интерфейс.
- Многоязычный пользовательский интерфейс (12 языков).
- Онлайн-помощь.
- Компактный дизайн для экономии места на рабочем столе.
Технические характеристики
Модель | SDS1052DL+ | SDS1072CML+ | SDS1102CML+ | SDS1152CML+ |
---|---|---|---|---|
Полоса пропускания | 50 МГц | 70 МГц | 100 МГц | 150 МГц |
Каналы | 2 + 1 вн. | |||
Частота дискретизации в реальном времени | 500 Мвыб/с (1 канал) 250 Мвыб/с (2 канала) |
1 Гвыб/с (1 канал) 500 Мвыб/с (2 канала) |
||
Частота дискретизации в эквивалентном режиме | 50 Гвыб/с | |||
Глубина памяти | 32 кБ | 2 мБ | ||
Вертикальная чувствительность | 2 мВ/дел – 10 В/дел | |||
Вертикальное разрешение | 8 бит | |||
Время нарастания | ≤7 нс | |||
Диапазон временной развертки | 10 нс/дел – 50 с/дел | |||
Входной импеданс | 1 МОм || 17 пФ | |||
Курсорные измерения | Manual, Track, Auto | |||
Математические функции | сложение, вычитание, умножение, деление, БПФ | |||
Режимы синхронизации | Edge, Pulse, Video, Slope, Alternate | |||
Вход | DC, AC, GND | |||
Общие характеристики | ||||
Дисплей | 7" цветной TFT-LCD (800 × 480) | |||

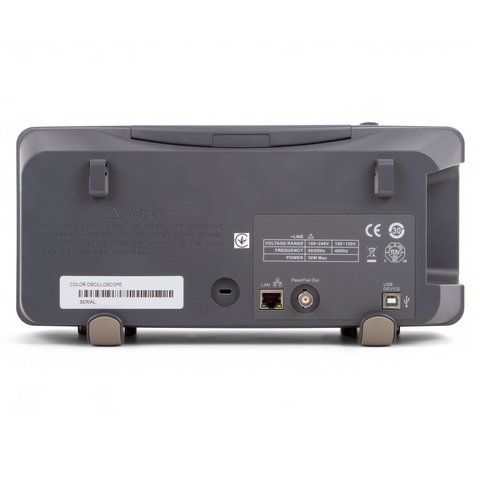

Интерфейс | USB-Host, USB-Device, LAN, P/F output | |||
Источник питания | AC 100 ~ 240 В, 47 ~ 440 Гц, 50 ВА макс | |||
Макс. входное напряжение | 1 МОм 17 пФ 400 В (DC + PK-PK) CATI, CATII | |||
Габариты | 305 × 133 × 154 мм | |||
Вес | 2,5 кг |
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDS1072CML+ (англ.).
Руководство пользователя
Загрузить Руководство пользователя для SIGLENT SDS1072CML+ (англ.).

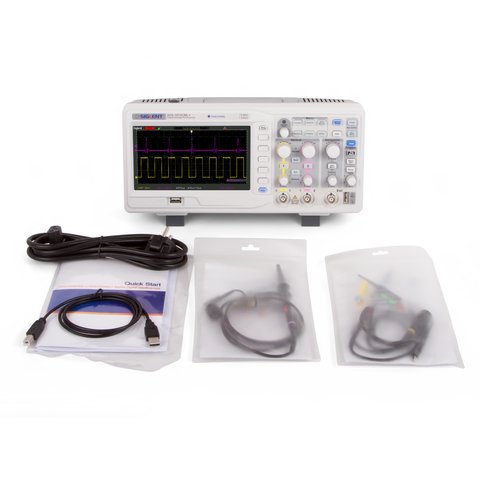

Комплектация
- Осциллограф SDS1072CML+ — 1 шт.
- Щупы — 1 пара
- Кабель питания — 1 шт.
- Сертификат заводской калибровки* — 1 шт.
* Уточняйте у менеджера перед оформлением заказа.
Осциллографы и работа с ними
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Объем памяти цифрового осциллографа:
- 2 МБ
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Полоса пропускания цифрового осциллографа:
- 70 МГц
