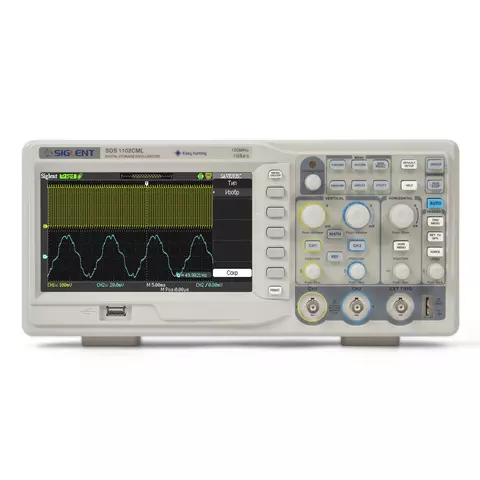

Цифровой осциллограф SIGLENT SDS1072CML
Все о товаре
Цифровой осциллограф SIGLENT SDS1072CML – компактный настольный двухканальный цифровой осциллограф с полосой пропускания 70 МГц. 7-дюймовый цветной жидкокристаллический TFT дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а кнопки с подсветкой обеспечивают удобство пользования. Память в 2 МБ позволяет хранить до 20 осциллограмм и 10 настроек. SIGLENT SDS1072CML обладает многоязычным пользовательским интерфейсом и онлайн-помощью.
Цифровой осциллограф SIGLENT SDS1072CML – хороший выбор для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений включающих тестирование и отладку, а также он может использоваться в образовательных целях.
Программное обеспечение
Скачать программное обеспечение для осциллографа SIGLENT SDS1072CML
Особенности
- Полоса пропускания: 70 МГц.
- Количество каналов: 2 + 1 внешний канал.
- Частота дискретизации в реальном времени: 1 Гвыб/с.
- Частота дискретизации в эквивалентном режиме: 50 Гвыб/с.
- Глубина памяти: 2 МБ.
- Вертикальная чувствительность: 2 мВ/дел – 10 В/дел.
- Различные режимы синхронизации: Edge, Pulse, Video, Slope, Alternate.
- 7-дюймовый цветной TFT-LCD-дисплей для яркого и четкого отображения.
- Кнопки с подсветкой.
- Специальный цифровой фильтр и режим самописца.
- Интерфейс: USB-Host, USB-Device, RS-232.
- Вывод Pass/Fail.
- Прямая печать на принтерах совместимых с PictBridge через USB-интерфейс.
- Многоязычный пользовательский интерфейс (12 языков): английский, французский, испанский, португальский, немецкий, итальянский, русский, арабский, японский, корейский, упрощенный китайский, китайский традиционный.
- Онлайн-помощь.
- Стандарты безопасности: EMC: EN61326; LVD: EN61010-1.
- Компактный дизайн для экономии места на рабочем столе.
Видеообзор цифровых осциллографов SIGLENT серии SDS1000
Технические характеристики
| Полоса пропускания | 70 МГц | |
| Каналы | 2 + 1 вн. | |
| Частота дискретизации в реальном времени | 1 Гвыб/с (один канал) 500 Мвыб/с (два канала) |
|
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/с | |
| Глубина памяти | 2 МБ | |
| Вертикальная чувствительность | 2 мВ/дел – 10 В/дел | Вертикальное разрешение | 8 бит |
| Время нарастания | ≤3,5 нс | |
| Диапазон временной развертки | 5 нс/дел – 50 с/дел | |
| Входной импеданс | 1 МОм || 17 пФ | |
| Курсорные измерения | Manual, Track, Auto measure | |
| Математические функции | сложение, вычитание, умножение, деление, БПФ | |
| Режимы синхронизации | Edge, Pulse, Video, Slope, Alternate | |
| Хранение осциллограмм | Внутр. память: 10 настроек и 20 осциллограмм (хранение/воспроизведение), 2 опорные осциллограммы Внешняя память (USB): BMP, CSV, осциллограммы и настройки |
|
| Вход | DC, AC, GND | |
| Общие характеристики | ||
|---|---|---|
| Дисплей | 7" (178 мм) цветной TFT-LCD (480 × 234) | |
| Интерфейс | USB-Host, USB-Device, RS-232, P/F | |
| Источник питания | AC 100 ~ 240 В, 47 ~ 440 Гц, 50 ВА макс | |
| Макс. входное напряжение | 1 МОм 17 пФ 400 В (DC + PK-PK) CATI, CATII | |
| Вес | 2,5 кг | |
| Габариты | 305 × 133 × 154 мм | |
Осциллографы и работа с ними
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Объем памяти цифрового осциллографа:
- 2 МБ
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Полоса пропускания цифрового осциллографа:
- 70 МГц
