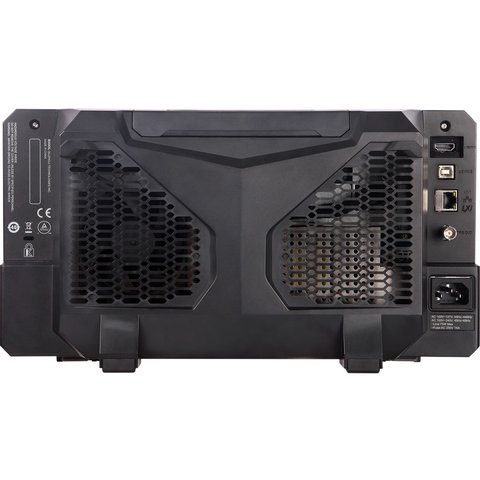

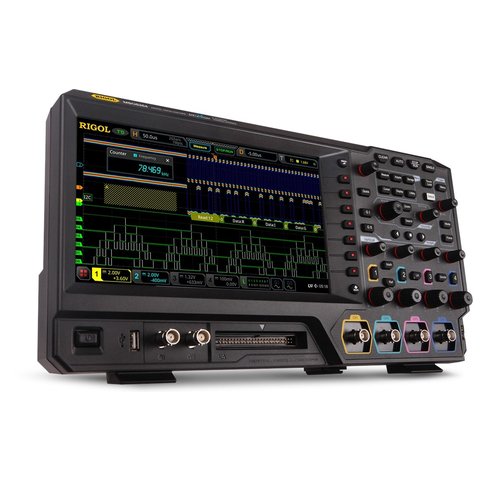

Цифровой осциллограф RIGOL MSO5204
Все о товаре
Похожие товары
(₴)
(₴)
- Львов
RIGOL MSO5204 – это четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами (200 МГц). Устройство 7-в-1: цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, частотомер, анализатор протокола. Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерения. RIGOL MSO5204 обеспечивает захват 500 000 осциллограмм в секунду, а удобный 9-дюймовый цветной сенсорный ЖК-дисплей осциллографа гарантирует яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL MSO5204 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 200 МГц.
- 4 аналоговых + 16 цифровых каналов.
- Частота дискретизации в реальном времени: до 8 Гвыб/с.
- Глубина памяти: 200 М точек.
- Инновационная технология UltraVision II.
- 9-дюймовый цветной ЖК-дисплей.
- Интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB.
- Автоматические измерения 41 параметра осциллограмм.
- Возможность дистанционного управления.
- Компактный дизайн, простота эксплуатации.
- Встроенное расширенное программное обеспечение для анализа мощности (опционально).
Технические характеристики
MSO5072 | MSO5074 | MSO5102 | MSO5104 | MSO5204 | MSO5354 | |
---|---|---|---|---|---|---|
Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
Каналы | 2 аналоговых | 4 аналоговых | 2 аналоговых | 4 аналоговых | 4 аналоговых | 4 аналоговых |
16 цифровых каналов (необходимо заказать опцию PLA2216) | ||||||
Частота дискретизации в реальном времени | 8 Гвыб/с | |||||
Глубина памяти | 200 М точек | |||||
Запись осциллограмм | >500 000 осц/с | |||||
Время нарастания | ≤5 нс | ≤5 нс | ≤3,5 нс | ≤3,5 нс | ≤1,75 нс | ≤1 нс |
Математические функции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |||||
Дисплей | 9'' сенсорный экран, 1024×600 | |||||
Вес | <3.5 кг (без упаковки) | |||||
Размеры (ш × в × г) | 367 × 200 × 130 мм |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL MSO5204 (англ.).
Комплектация
- Цифровой осциллограф RIGOL MSO5204 — 1 шт.
- Кабель питания — 1 шт.
- Пассивные щупы — 4 шт.
- Кабель USB — 1 шт.
Дополнительные аксессуары и ПО
Осциллографы и работа с ними
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Количество каналов цифрового осциллографа:
- Четырехканальный
Полоса пропускания цифрового осциллографа:
- 200 МГц
Тип цифрового осциллографа:
- Настольный
- Смешанных сигналов
- Сенсорный
- Фосфорный
Диагональ экрана цифрового осциллографа:
- 9,0" TFT дисплей
Объем памяти цифрового осциллографа:
- 100 МБ
Частота дискретизации цифрового осциллографа:
- 8 Гвыб/с
