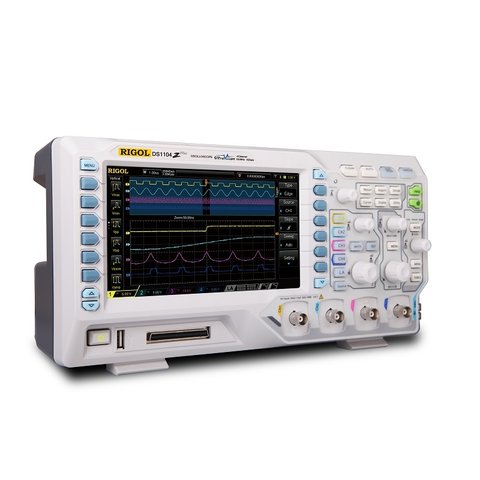

Цифровой осциллограф RIGOL MSO1104Z-S
Все о товаре
Похожие товары
(₴)
(₴)
- Львов
- Львов
- Львов
- Львов
RIGOL MSO1104Z-S – новый четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами (100 МГц). Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL MSO1104Z-S обеспечивает захват 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а также обладает встроенным и двухканальным генератором сигналов на 25 МГц.
Цифровой осциллограф RIGOL MSO1104Z-S идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 100 МГц.
- 4 аналоговых + 16 цифровых каналов.
- Частота дискретизации в реальном времени: до 1 Гвыб/с.
- Глубина памяти: 12 М точек.
- Двухканальный генератор сигналов на 25 МГц.
- Инновационная технология UltraVision.
- 7-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье и др.
- Компактный дизайн, малые габариты и вес.
Технические характеристики
Полоса пропускания | 100 МГц |
Каналы | 4 + 16 |
Частота дискретизации в реальном времени | 1 Гвыб/с |
Глубина памяти | 12 М точек, 24 М точек (опц.) |
Запись осциллограмм | 30 000 осциллограмм/сек |
Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
Диапазон смещения | 1 мВ/дел - 499 мВ/дел: ± 2 В 500 мВ/дел - 10 В/дел: ± 100 В |
Вертикальное разрешение | 8 бит |
Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
Выходное напряжение | ~ 3 В, пик-пик | Частота | 1 кГц |
Мощность | 50 Вт (макс.) |
Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
Метод охлаждения | вентилятор |
Дисплей | 7-дюймовый цветной ЖК (800×480) |
Вес | 3,8 кг (± 0,2 кг) |
Размеры | 313,1 × 160,8 × 122,4 мм |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL MSO1104Z-S(англ.).
Загрузить руководство пользователя для RIGOL MSO1104Z-S(англ.).
Видео
Комплектация
- Цифровой осциллограф RIGOL MSO1104Z-S — 1 шт.
- Кабель питания — 1 шт.
- Пассивные щупы — 4 шт.
- Кабель USB — 1 шт.
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Четырехканальный
- С 16-канальным логическим анализатором
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Настольный
- Смешанных сигналов
- Со встроенным генератором
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 12 МБ
