Цифровой осциллограф RIGOL DS7024
8 кг Гарантия: 36 месяцев
4-канальный цифровой осциллограф с полосой пропускания 200 МГц, частотой дискретизации 10 ГВыб/с, записью до 600.000 осц/с и 10,1" дисплеем.
209580.00 ₴
Оптом дешевле
209580.00 ₴

RIGOL DS7024 – это четырехканальный цифровой осциллограф с полосой пропускания 200 Мгц и максимальной частотой дискретизации 10 Гвыб/с. Прибор оснащен цифровым вольтметром, частотомером, сумматором и анализатором протоколов.

Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS7024 обеспечивает захват 600 000 осциллограмм в секунду, а удобный 10,1-дюймовый сенсорный multi-touch дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.

Цифровой осциллограф RIGOL DS7024 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.

Особенности

  • Полоса пропускания: 200 МГц.
  • 4 канала.
  • Частота дискретизации в реальном времени: 10 Гвыб/с.
  • Глубина памяти: 100 млн точек.
  • Инновационная технология UltraVision.
  • 10,1-дюймовый цветной ЖК дисплей.
  • Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
  • Компактный дизайн, малые габариты и вес.
  • Дистанционное управление.

Технические характеристики

Модель DS7054 DS7034 DS7024 DS7014
Полоса пропускания 500 МГц 350 МГц 200 МГц 100 МГц
Каналы 4
Частота дискретизации в реальном времени 10 Гвыб/с
Глубина памяти 100 млн точек (один канал)
Запись осциллограмм 600 000 осциллограмм/с
Диапазон вертикальной чувствительности 1 мВ/дел – 10 В/дел
Вертикальное разрешение 8 бит
Входное сопротивление 1 МОм ± 1%, 50 Ом ± 1%
Максимальное входное напряжение CAT I 300 Vrms, 400 В
Автоматические измерения Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS,
Overshoot, Preshoot, Area, Period Area, Std Dev,
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count,
Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,
-Slew Rate

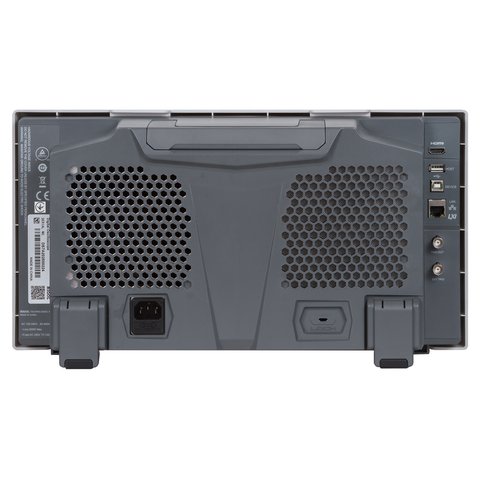

Интерфейсы USB, LAN, GPIB (опционально)
Общие характеристики
Дисплей 10,1", (1024×600)
Габариты, мм 410 × 224 × 135
Вес, кг 3,9

Видео

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Руководство пользователя

PDF Загрузить руководство пользователя для Rigol DS7024 (англ.).

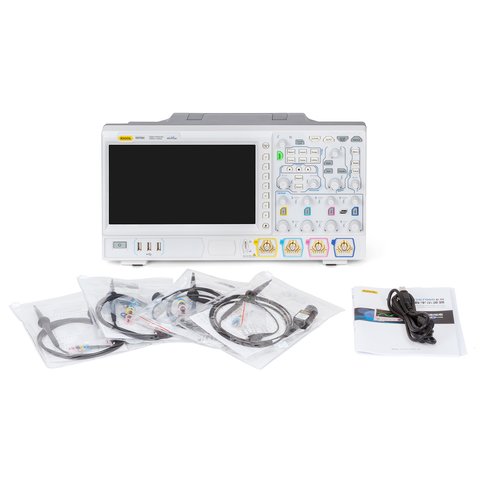

Комплектация

  • Цифровой осциллограф RIGOL DS7024 — 1 шт.
  • Кабель питания — 1 шт.
  • Кабель USB — 1 шт.
  • Пассивные щупы RP35000A (500 МГц) — 4 шт.

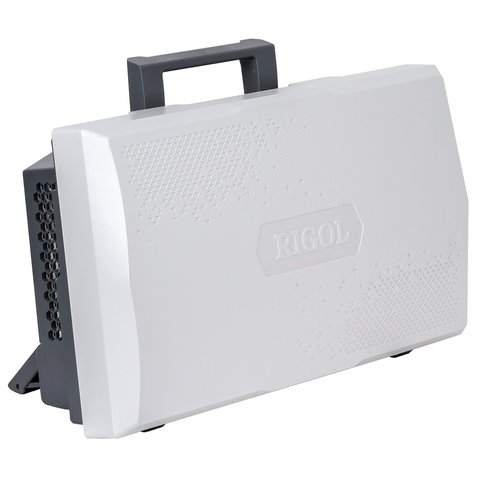

  • Крышка для передней панели — 1 шт.

Дополнительные аксессуары и ПО

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Диагональ экрана цифрового осциллографа:

  • 10,1" TFT дисплей

Количество каналов цифрового осциллографа:

  • Четырехканальный

Полоса пропускания цифрового осциллографа:

  • 200 МГц

Тип цифрового осциллографа:

  • Настольный

Объем памяти цифрового осциллографа:

  • 100 МБ

Частота дискретизации цифрового осциллографа:

  • 10 Гвыб/с
