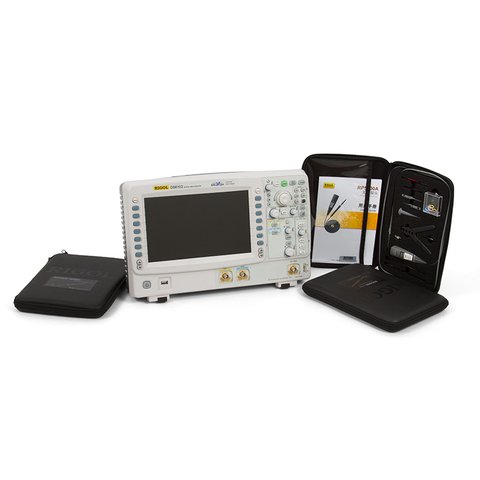

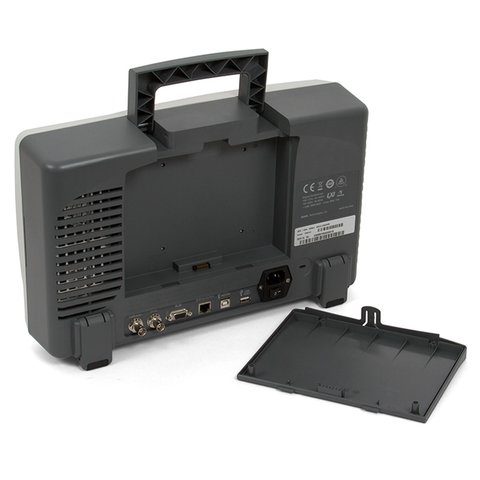

Rigol DS6102 – представитель флагманской серии осциллографов Rigol. Цифровой осциллограф Rigol DS6102 имеет расширенную систему синхронизации и декодирования потоков данных. Rigol DS6102 обладает режимом сегментированной памяти, с помощью которого можно выделить нужную область сигнала в виде кадра для сбора данных и записать в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом. Новейшая технология UltraVision позволяет получить 256 градаций яркости и систему фильтрации в реальном времени. Осциллограф Rigol DS6102 отображает до 5 измеренных параметров со статистикой благодаря наличию функции автоматических измерений горизонтальных и вертикальных параметров. Rigol DS6102 можно использовать в автоматизированных измерительных системах, так как он совместим с классом С стандарта LXI.
Скачать инструкцию пользователя для цифрового осциллографа Rigol DS6102 (англ.версия)
Скачать дополнительную информацию о цифровом осциллографе Rigol DS6102 (англ.версия)
| Модель | DS6062 | DS6064 | DS6102 | DS6104 | |||
|---|---|---|---|---|---|---|---|
| Полоса пропускания | 600 МГц | 600 Мгц | 1 ГГц | 1 ГГц | |||
| Количество каналов | 2 | 4 | 2 | 4 | |||
| Частота дискретизации | 5 Гвыб/с (в одноканальном режиме), 2,5 ГВыб/с (в двухканальном режиме) |
||||||
| Глубина памяти | 140 млн точек | ||||||
| Вертикальное разрешение | 8 бит | ||||||
| Вертикальная чувствительность | от 2 мВ/дел до 10 В/дел | ||||||
| Запись и воспроизведение | до 180000 кадров | ||||||
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192 осциллограммы (после окончания сэмплирования во всех каналах) | ||||||
| Ввод | |||||||
| Режим входа | связь по постоянному току (AC), связь по переменному току (DC), земля (GND) | ||||||
| Входной импеданс | (1 MОм±1%) || (14 пФ±3 пФ) или 50 Ом±1.5% | ||||||
| Коэффициент пробника | 0.001×, 0.01×, 0.1×, 1×, 2×, 5×, 10×, 20×, 50×, 100×, 200×, 500×, 1000× | ||||||
| Максимальное входное напряжение (1 MОм) | CAT I 300 Вrms, CAT II 100 Вrms, с использованием щупа Rigol RP2200 10:1: CAT II 300 Вrms |
||||||
| По горизонтали | |||||||
| Временная шкала | от 1 нс/дел до 50 с/дел | от 500 пс/дел до 50 с/дел | |||||
| Погрешность временной шкалы | ≤±(15 + 2×возраст инструмента в годах) чнм | ||||||
| Количество осей XY | 2 одновременно | ||||||
| По вертикали | |||||||
| Вертикальная шкала | от 2 мВ/дел до 5 В/дел (1 MОм) от 2 мВ/дел до 1 В/дел (50 Ом) |
||||||
| Диапазон смещений | от 2 мВ/дел до 120 мВ/дел: ± 1,2 В (50 Ом) от 125 мВ/дел до 1 В/дел: ± 12 В (50 Ом) от 2 мВ/дел до 225 мВ/дел: ± 2 В (1 MОм) |
||||||
| Ограничение полосы пропускания | 20 МГц или 250 МГц | ||||||
| Чувствительность на низкой частоте | ≤5 Гц | ||||||
| Время нарастания | 600 пс | 400 пс | |||||
| Погрешность нарастания постоянного тока | ±2% полной шкалы | ||||||
| Погрешность спада постоянного тока | от 200 мВ/дел до 5 В/дел: 0,1 дел ± 2 мВ ± 0,5 величины спада от 2 мВ/дел до 195 мВ/дел: 0,1 дел ± 2 мВ ± 1,5 величины спада |
||||||
| Система запуска | |||||||
| Диапазон уровней | INT: ±6 дел. от центра экрана | ||||||
| EXT: ±0,8 В | |||||||
| Режимы | автоматический, нормальный, однократный | ||||||
| Интервал запаса | от 100 нс до 10 с | ||||||
| Отклонение высокой частоты | 50 кГц | ||||||
| Отклонение низкой частоты | 5 кГц | ||||||
| Режимы синхронизации | по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов l2C, RS232, SPI, USB, FlexRay, CAN | ||||||
| Измерения | |||||||
| Курсорные измерения | Ручной режим | изменение напряжения между курсорами (ΔV) изменение времени между курсорами (ΔT) величина, обратная ΔT (Hz) (1/ΔT) |
|||||
| Режим трекинга | величины напряжения и времени в точке сигнала | ||||||
| Режим автоматических измерений | отображает курсор во время измерений | ||||||
| Режим автоматических измерений | максимум, минимум, значение "пик-пик", значение верхней точки, значение нижней точки, амплитуда, среднее значение, среднеквадратическое значение, выброс на фронте импульса, значение до выброса, частота, период, время нарастания фронта, время спада фронта, ширина импульса, скважность, задержка A→B⌈, задержка A→B⌊, фаза A→B⌈, фаза A→B⌊ | ||||||
| Количество измерений | одновременное отображение 5 результатов измерений | ||||||
| Виды измерений | экранные или курсорные | ||||||
| Статистика измерений | среднее, макс., мин., стандартное отклонение, количество измерений | ||||||
| Счетчик частоты | 6 бит | ||||||
| Математические операции | |||||||
| Операции с формами сигналов | сложение, вычитание, умножение, БПФ, доступные для редактирования усложненные операции, логические операции | ||||||
| Окна БПФ | Ганна, с плоской вершиной, прямоугольник, Блэкмана | ||||||
| Дисплей БПФ | разделенный и полноэкранный режимы | ||||||
| Вертикальная шкала БПФ | линейное RMS, дБВ RMS | ||||||
| Логические операции | AND, OR, NOT, XOR | ||||||
| Математические операции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | ||||||
| Количество шин для декодировки | 2 | ||||||
| Тип декодировки | параллельная (стандарт), RS232/UART (опционально), I2C&SPI (опционально) | ||||||
| Дисплей | |||||||
| Тип дисплея | 10,1 дюймов (257 мм) TFT ЖК-дисплей | ||||||
| Разрешение дисплея | 800 по горизонтали × RGB × 480 по вертикали | ||||||
| Цвет дисплея | 160000 цветов | ||||||
| Время послесвечения | минимум, 1 с, 2 с, 5 с, 10 с, 20 с, неопределенное | ||||||
| Отображение сигнала | векторное, точечное | ||||||
| Ввод/вывод | |||||||
| Стандартные порты | USB-устройство, два USB-хоста, LAN, VGA-вывод, устройство ввода-вывода на 10 МГц, вспомогательный вывод (TrigOut, Quick Edge, PassFail, Calibration, GND) | ||||||
| Совместимость с принтерами | ПО "PictBridge" | ||||||
| Общие характеристики | |||||||
| Габариты, мм | 399 × 255,3 × 123,8 | ||||||
| Вес, кг | 5,345±0,2 | ||||||
