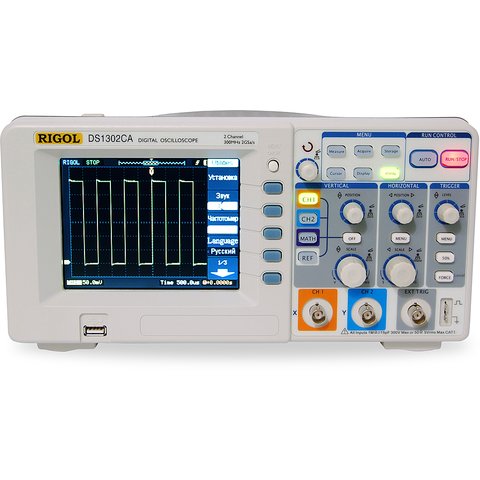

Цифровой осциллограф RIGOL DS1302CA

Код: 810639
Цифровой осциллограф RIGOL DS1302CA
Все о товаре
Видео
Гарантия
Снят с производства

Все о товаре

7.5 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания до 300 МГц. 2 Г выборки/с максимальная частота дискретизации в реальном времени
Снят с производства
Снят с производства

RIGOL DS1302CA - цифровой осциллограф.

Особенности

  • Максимальная частота дискретизации в реальном времени до 2 Г выборок/с.
  • Максимальная эквивалентная частота дискретизации до 50 Г выборок /с
  • Полоса пропускания до 300 МГц, позволяет достоверно захватывать сигналы в реальном времени и наблюдать неуловимо изменяющиеся детали периодических сигналов
  • Скорость обновления до 2000 сигналов/сек
  • Компактный, легкий, занимает мало места на столе
  • Обеспечивают совместимость с генераторами сигналов RIGOL серии DG по формату данных
  • Яркий TFT дисплей с 64К цветами
  • Встроенный USB –хост позволяет подключить флеш-память, USB принтер и осуществить обновление микропрограммы прибора

Расширенные возможности

  • Объем памяти: 10000 точек (1 канал), 5000 точек (2 канала)
  • 20 автоматических измерений
  • Курсорные измерения в режимах: ручной, трэк и автоматические измерения
  • Математические функции: сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье (БПФ)
  • Специальный цифровой фильтр
  • Режим покадровой записи осциллограмм
  • Встроенный аппаратный частотометр
  • Стандартный интерфейс: USB, RS-232, USB хост
  • Тестирование «годен / негоден» в стандартной комплектации, с гальванически изолированным выходом
  • Многоязычный интерфейс, встроенная система помощи

Функции запуска

  • Настраиваемая чувствительность запуска
  • Эффективно фильтрует шум от сигнала запуска и позволяет предотвратить ложный запуск настройкой чувствительности запуска
  • Поочередной запуск
  • Дисплей с двумя временными развертками, аналогичный ранее применяемым режимам в аналоговых осциллографах RIGOL, позволяет наблюдать два несинхронных сигнала
  • Запуск по наклону фронта
  • Запуск по заданному пользователем уровню наклона восходящего или нисходящего фронта сигнала
  • Запуск по условию регистрации восходящего или нисходящего фронта сигнала
  • В основном используется для наблюдения периодических сигналов для построения глазковой диаграммы. Этот режим обычно имеется в продвинутых осциллографах

Воспроизведение сигнала

  • Осциллографы RIGOL серий DS1000CA можно напрямую подключать к функциональным генераторам произвольной формы RIGOL серии DG. Генераторы RIGOL серии DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний
  • Передача сигналов с осциллоскопа RIGOL серии DS1000CA на генератор RIGOL DG через USB порт
  • Захват осциллограмм
  • Восстановление сигнала

Эргономика

  • Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
  • Файловая система
  • Легкий в обращении, поддерживает устройство памяти USB
  • Встроенная система помощи, для входа нужно удерживать текущую клавишу 3 секунды

Сравнительная таблица осциллографов RIGOL серии DS1000CА

Модель DS1302CA DS1202CA DS1102CA DS1062CA
Полоса пропускания 300 МГц 200 МГц 100 МГц 60 МГц
Глубина памяти 10000 точек (1канал), 5000точек (2 канала)
Каналы 2 канала + внешний запуск
Частота дискретизации в реальном времени 2 Г выборки/с (1 канал), 1 Г выборка/с (2 канала)
Эквивалентная частота дискретизации 50 Г выборок/с
Время нарастания 1.2 нс 1.7 нс 3.5 нс 5.8 нс
Диапазон коэффициента развертки 1 нс/дел до 50 с/дел 2 нс/дел до 50 с/дел 5 нс/дел до 50 с/дел 5 нс/дел до 50 с/дел
Входной импеданс 1МОм/15пФ, и 50W | 1МОм/15пФ
Режим запуска по фронту, видео, ширине импульса, наклону фронта, поочередной
Источники запуска К1, К2, Внешний, внешний/5, сеть

Технические характеристики осциллографа RIGOL DS1302CA

Чувствительность по вертикали 2мВ/дел – 5В/дел
Разрешение по вертикали 8 бит
Режим входа DC, AC, земля
Максимальное входное напряжение 300В (DC+AC пик)
Режим «самописца» 500 мс/дел – 50с/дел
Автоматические измерения B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всред., B скз, отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, положительная длительность, отрицательная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка…, задержка…
Курсорные измерения Режимы: ручной, слежение, автоматические измерения
Математические функции Сложение, вычитание, умножение, БПФ, инвертирование
Хранение Внутреннее: 10 осциллограмм, 10 настроек. Запись на USB-флеш память: bmp, CSV, осциллограммы и настройки

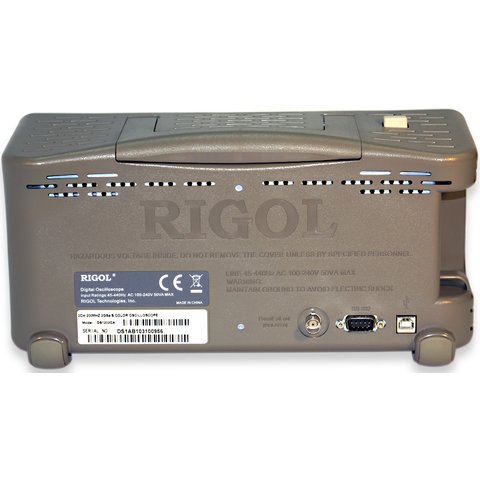

Вход/выход Порт USB, USB Host, RS-232, P/F Out (изолированный)
Дисплей TFT (64К, цветной ЖКД), 320 × 234
Напряжение-питание / потребляемая мощность 100-240В / 40 Вт
Размеры 303 мм×154мм×133мм
Масса 2,3 кг

Видео

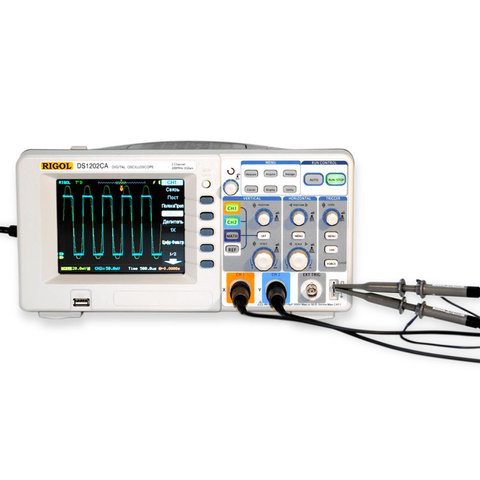

Пример использования аналогичного цифрового осциллографа RIGOL DS1202CA можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.

Youtube video

Стандартная комплектация

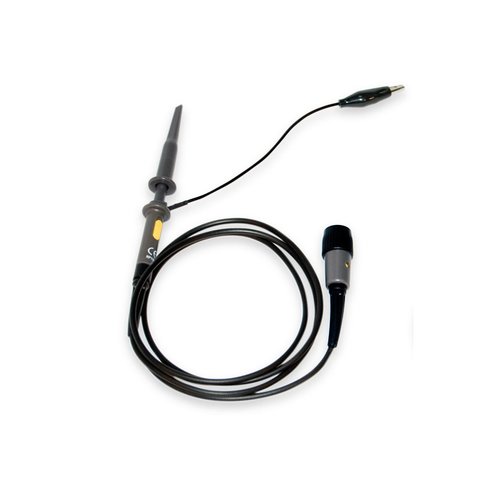

Кабель питания 110-220 В 2 пробника Руководство пользователя, диск с ПО
Кабель питания
110-220 В
2 пробника Руководство
пользователя,
диск с ПО
  Кабель USB
  Кабель USB

Диагональ экрана цифрового осциллографа:

  • 5,6" TFT дисплей

Количество каналов цифрового осциллографа:

  • Двухканальный

Объем памяти цифрового осциллографа:

  • 10 кБ

Полоса пропускания цифрового осциллографа:

  • 300 МГц

Тип цифрового осциллографа:

  • Настольный

Частота дискретизации цифрового осциллографа:

  • 2 Гвыб/с
