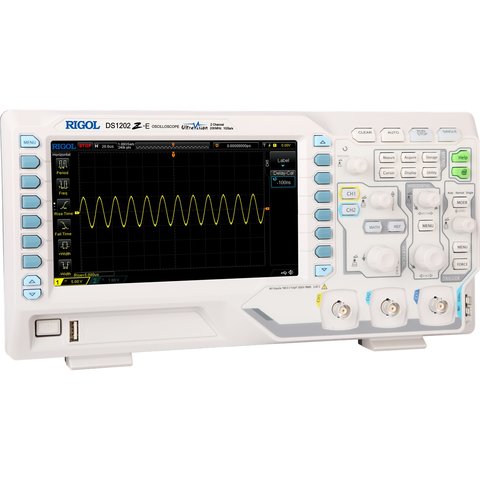

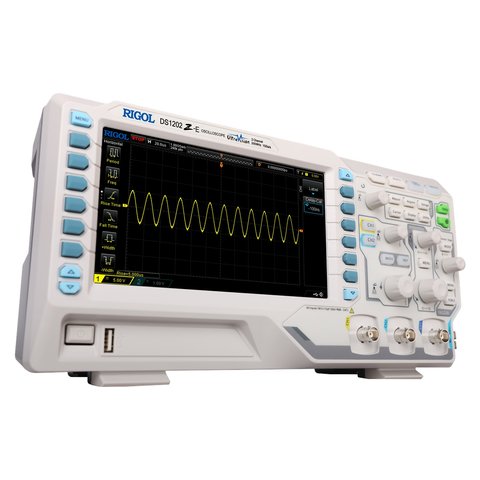

RIGOL DS1202Z-E – это высококачественный двухканальный цифровой осциллограф с полосой пропускания 200 МГЦ и частотой дискретизации в реальном времени 1 Гвыб/с. Прибор захватывает 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1202Z-E идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 200 МГц.
- 2 канала.
- Частота дискретизации в реальном времени: 1 Гвыб/с.
- Глубина памяти: 24 МБ.
- Скорость захвата осциллограмм: до 30 000 осциллограмм/сек.
- Функция записи и воспроизведения до 60000 кадров в реальном времени.
- Инновационная технология UltraVision.
- Различные функции запуска и декодирование по последовательной шине.
- Низкий уровень шума, диапазон вертикальной чувствительности: 1 мВ/дел – 10 В/дел.
- Интерфейсы: USB Host&Device, LAN (LXI), AUX.
- Компактный, легкий и простой в использовании.
- 7-дюймовый TFT-WVGA-дисплей с градацией интенсивности (800x480).
Технические характеристики
Полоса пропускания | 200 МГц |
Каналы | 2 |
Частота дискретизации в реальном времени | 1 Гвыб/с (один канал), 500 Мвыб/с (два канала) |
Глубина памяти | стандартно 24 МБ (один канал), 12 МБ (два канала) |
Запись осциллограмм | 30 000 осциллограмм/сек |
Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
Диапазон смещения | 1 мВ/дел - 499 мВ/дел: ± 2 В 500 мВ/дел - 10 В/дел: ± 100 В |
Вертикальное разрешение | 8 бит |
Математические функции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
Выходное напряжение | ~ 3 Впик-пик |
Частота | 1 кГц |
Мощность | 50 Вт (макс.) |
Напряжение | 100 В-240 В, 45 Гц-440 Гц |
Метод охлаждения | вентилятор |
Диапазон температур | рабочая: от 0°C до +50°C хранения: от -40°C до +60°C |
Дисплей | 7-дюймовый цветной ЖК (800 × 480) |
Вес | без упаковки 2,9 кг ± 0,2 кг; с упаковкой 3,5 кг ± 0,5 кг |
Размеры | 313,1 мм × 160,8 мм × 122,4 мм |
Видео
Руководство пользователя
Загрузить руководство пользователя для RIGOL DS1202Z-E (англ.).
Руководство по программированию
Загрузить руководство по программированию для RIGOL DS1202Z-E (англ.).
Руководство по эксплуатации
Загрузить руководство по эксплуатации для RIGOL DS1202Z-E (англ.).
Дополнительные характеристики
Загрузить дополнительные характеристики для RIGOL DS1202Z-E (англ.).

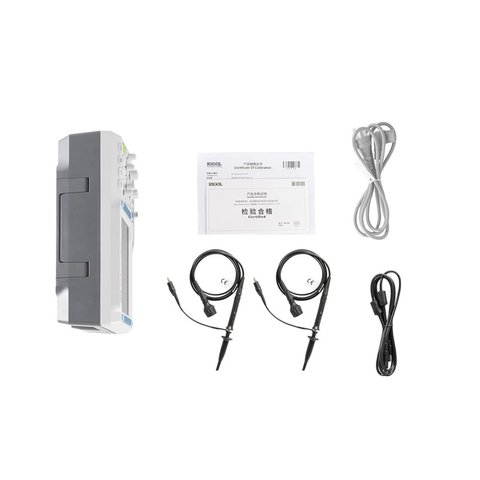

Комплектация
- Цифровой осциллограф RIGOL DS1202Z-E — 1 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Пассивные щупы — 2 шт.
- Руководство пользователя — 1 шт.
Осциллографы и работа с ними
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 200 МГц
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 24 МБ
