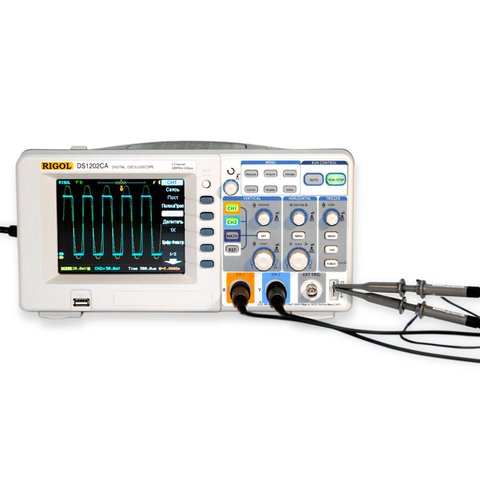

Цифровой осциллограф RIGOL DS1202CA

Код: 810640
Цифровой осциллограф RIGOL DS1202CA
Все о товаре
Видео
Гарантия
Снят с производства

Все о товаре

6.5 кг 110, 220 V Гарантия: 36 месяцев
Полоса пропускания до 200 МГц. Максимальная частота дискретизации в реальном времени до 2Г выборок/с
Снят с производства
Снят с производства

Особенности

  • Максимальная частота дискретизации в реальном времени до 2 Г выборок/с.
  • Максимальная эквивалентная частота дискретизации до 50 Г выборок/с
  • Полоса пропускания до 200 МГц, позволяет достоверно захватывать сигналы в реальном времени и наблюдать неуловимо изменяющиеся детали периодических сигналов
  • Скорость обновления до 2000 сигналов/сек
  • Компактный, легкий, занимает мало места на столе
  • Обеспечивают совместимость с генераторами сигналов RIGOL серии DG по формату данных
  • Яркий TFT дисплей с 64К цветами
  • Встроенный USB–хост позволяет подключить флеш-память, USB-принтер и осуществить обновление микропрограммы прибора

Расширенные возможности

  • Объем памяти: 10000 точек (1 канал), 5000 точек (2 канала)
  • 20 автоматических измерений
  • Курсорные измерения в режимах: ручной, слежение, автоматические измерения
  • Математические функции: сложение, вычитание, умножение, инвертирование, быстрое преобразование Фурье (БПФ)
  • Специальный цифровой фильтр
  • Режим покадровой записи осциллограмм
  • Встроенный аппаратный частотометр
  • Стандартный интерфейс: USB, RS-232, USB хост
  • Тестирование «годен / негоден» в стандартной комплектации, с гальванически изолированным выходом
  • Многоязычный интерфейс, встроенная система помощи

Функции запуска

  • Настраиваемая чувствительность запуска
  • Эффективно фильтрует шум от сигнала запуска и позволяет предотвратить ложный запуск настройкой чувствительности запуска
  • Поочередной запуск
  • Дисплей с двумя временными развертками, аналогичный ранее применяемым режимам в аналоговых осциллографах RIGOL, позволяет наблюдать два несинхронных сигнала
  • Запуск по наклону фронта
  • Запуск по заданному пользователем уровню наклона восходящего или нисходящего фронта сигнала
  • Запуск по условию регистрации восходящего или нисходящего фронта сигнала
  • В основном используется для наблюдения периодических сигналов для построения глазковой диаграммы. Этот режим обычно имеется в продвинутых осциллографах

Воспроизведение сигнала

  • Осциллографы RIGOL серий DS1000CA можно напрямую подключать к функциональным генераторам произвольной формы RIGOL серии DG. Генераторы RIGOL серии DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний
  • Передача сигналов с осциллоскопа RIGOL серии DS1000CA на генератор RIGOL DG через USB-порт
  • Захват осциллограмм
  • Восстановление сигнала

Эргономика

  • Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
  • Файловая система
  • Легкий в обращении, поддерживает устройство памяти USB
  • Встроенная система помощи, для входа нужно удерживать текущую клавишу 3 секунды

Сравнительная таблица осциллографов RIGOL серии DS1000CА

Модель
DS1302CA
DS1202CA
DS1102CA
DS1062CA
Полоса пропускания
300 МГц
200 МГц
100 МГц
60 МГц
Глубина памяти
10000 точек (1канал), 5000точек (2 канала)
Каналы
2 канала + внешний запуск
частота дискретизации в реальном времени
2 Г выборки/с (1 канал), 1 Г выборка/с (2 канала)
Эквивалентная частота дискретизации
50 Г выборок/с
Время нарастания
1.2 нс

1.7 нс

3.5 нс
5.8нс
Диапазон коэффициента развертки
1 нс/дел до 50 с/дел

2 нс/дел до 50 с/дел

5 нс/дел до 50 с/дел
5 нс/дел до 50 с/дел
Входной импеданс
1МОм/15пФ, и 50W | 1МОм/15пФ
Режим запуска
по фронту, видео, ширине импульса, по наклону фронта, поочередной
Источники запуска
К1, К2, Внешний, внешний/5, сеть

Технические характеристики осциллографа RIGOL DS1202CA

Чувствительность по вертикали
2 мВ/дел – 5 В/дел
Разрешение по вертикали
8 бит
Режим входа
DC, AC, земля
Максимальное входное напряжение
300 В (DC+AC пик)
Режим «самописца»
500 мс/дел – 50 с/дел
Автоматические измерения
B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всред., B скз, отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, положительная длительность, отрицательная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка…, задержка…
Курсорные измерения
Режимы: ручной, слежение, автоматические измерения
Математические функции
Сложение, вычитание, умножение, БПФ, инвертирование
Хранение
Внутреннее: 10 осциллограмм, 10 настроек. Запись на USB-флеш память: bmp, CSV, осциллограммы и настройки
Вход/выход
Порт USB, USB Host, RS-232, P/F Out (изолированный)
Дисплей
TFT(64К, цветной ЖКД), 320 × 234
Напряжение-питание / потребляемая мощность
100-240В / 40 Вт
Размеры
303 мм × 154 мм × 133 мм
Масса
2,3 кг

Видео

Пример использования аналогичного цифрового осциллографа RIGOL DS1202CA можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Стандартная комплектация

Кабель питания

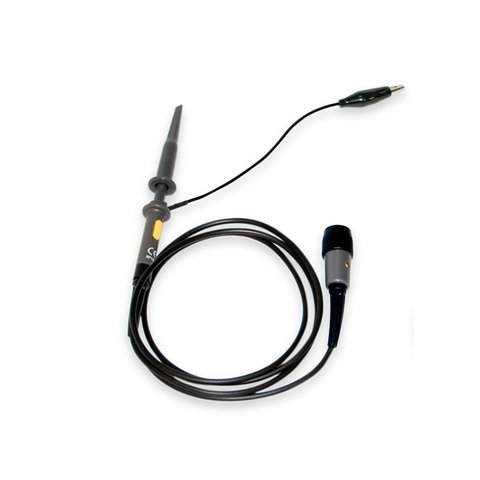

2 пробника
Кабель питания
110-220 В
2 пробника
Кабель USB
Кабель USB

Диагональ экрана цифрового осциллографа:

  • 5,6" TFT дисплей

Количество каналов цифрового осциллографа:

  • Двухканальный

Объем памяти цифрового осциллографа:

  • 10 кБ

Полоса пропускания цифрового осциллографа:

  • 200 МГц

Тип цифрового осциллографа:

  • Настольный

Частота дискретизации цифрового осциллографа:

  • 2 Гвыб/с
