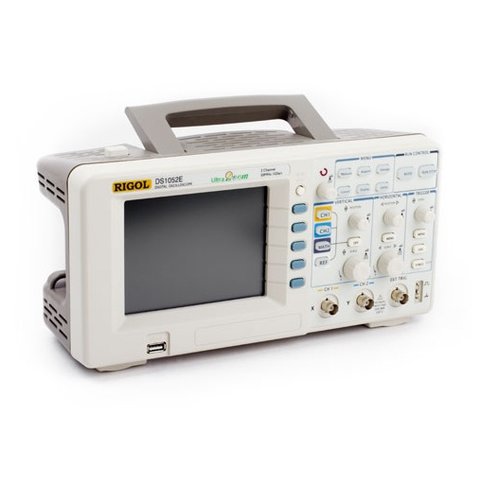

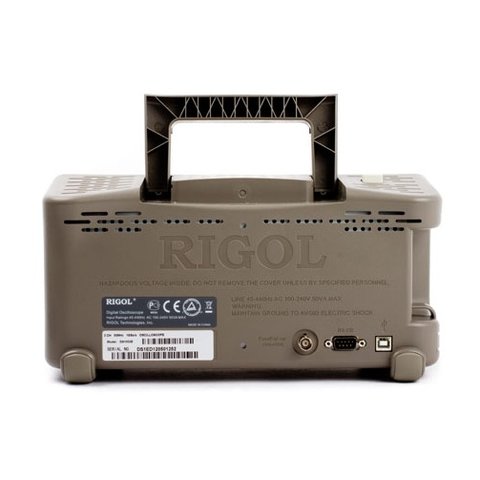

Цифровой осциллограф RIGOL DS1052E
Все о товаре
Применение
- Наладка электронных линий
- Проверка функционирования электронных схем
- Проверка логических взаимосвязей сигналов
- Образование и технические тренинги
Функции
- Максимальная частота дискретизации в реальном времени до 1 Гвыборки/с и эквивалентная до 10 Гвыборок/с
- Скорость захвата до 1000 осциллограмм/с
- 2 канала с полосой пропускания до 50 МГц
- Настраиваемый цифровой фильтр и регистратор осциллограмм
- 20 автоматических измерений
- Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений
- 10 осциллограмм, 10 настроек: хранение и воспроизведение
- Запись осциллограмм по кадрам, сохранение и воспроизведение
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
- Расширенные функции запуска: по фронту, видео, по длине импульса, задержка запуска
- Встроенная функция анализатора спектра на основе БПФ
- Автокалибровка
- Встроенный аппаратный частотометр
- Режим "годен/негоден"
- Стандартный USB интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
- Ультракомпактный дизайн
Програмное обеспечение UltraScope
UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS-232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.
Инструкции
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (англ. версия)
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (рус.)
Сводная таблица характеристик цифровых осциллографов RIGOL серии DS1000E
Модель | DS1102E | DS1052E |
---|---|---|
Полоса пропускания | 100 МГц | 50 МГц |
Частота дискретизации в реальном времени | 1 ГВыб/с | |
Эквивалентная частота дискретизации | 25 ГВыб/с | 10 ГВыб/с |
Время нарастания | 3,5 нс | 7 нс |
Входной импеданс | 1МОм±2% | |
Время горизонтальной развертки | 1 нс/дел до 50 с/дел | 5 нс/дел до 50 с/дел |
Дисплей | 5,6" TFT (64k, цветной LCD), 320х234 | |
Каналы | 2 канала + внешний запуск | |
Объем памяти | 1 Mб | |
Чувствительность по вертикали | 2мВ/дел - 10В/дел | |
Разрешение по вертикали | 8 бит | |
Режим входа А1 и А2 | DC, AC, земля | |
Режимы запуска | По фронту, видео, по длине импульса, задержка, внешняя синхронизация | |
Режимы запуска - развертки | Авто, нормальный, однократный | |
Погрешность измерения временных интервалов | ±0,01% | |
Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт входной импеданс, BNC ) |
|
Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) | |
Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка. | |
Курсорные измерения | Режимы: ручной, трэк и автоматических измерений | |
Хранение произведенных измерений | 10 осциллограмм и предварительных настроек | |
Напряжение-питание / потребляемая мощность | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс. | |
Вес | 2,4 кг |
Видео
Пример использования аналогичного цифрового осциллографа RIGOL DS1102E можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1052E (англ.).

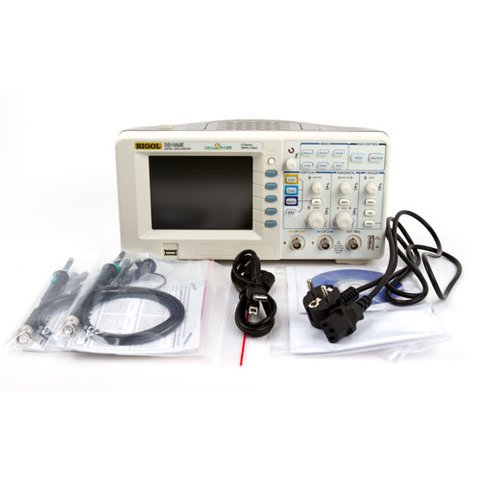

Комплектация
- Кабель питания 110-220 В — 1 шт.

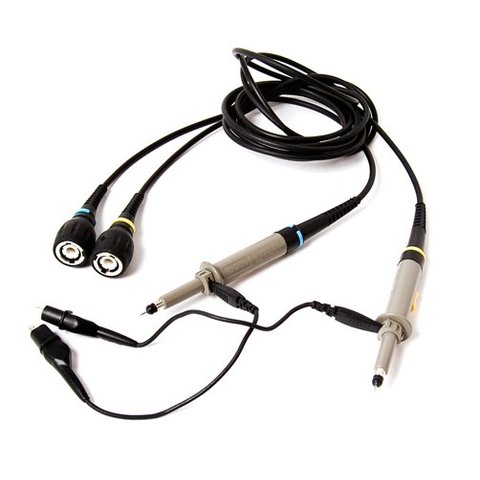

- Пробник — 2 шт.

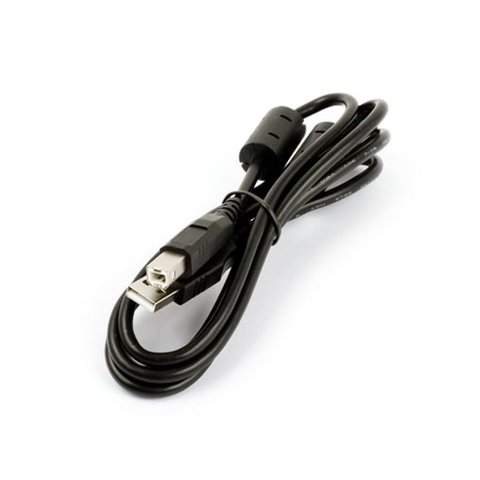

- Кабель USB — 1 шт.
- Руководство пользователя — 1 шт.
Осциллографы и работа с ними
Диагональ экрана цифрового осциллографа:
- 5,6" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Объем памяти цифрового осциллографа:
- 1 МБ
Полоса пропускания цифрового осциллографа:
- 50 МГц
Тип цифрового осциллографа:
- Настольный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
