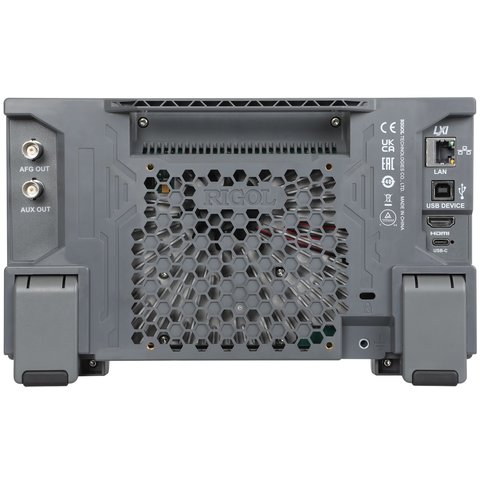

Цифровой осциллограф RIGOL DHO914S
Все о товаре
- Львов
RIGOL DHO914S – это компактный, высокопроизводительный и экономичный 4-х канальный цифровой осциллограф. Несмотря на небольшие габариты, прибор отличается превосходными характеристиками: максимальная частота дискретизации 1,25 Гвыб/с, скорость захвата 1 000 000 осц/с (режим Ultra Acquire), максимальная память хранения 50 Мбит, высокое разрешение по вертикали 12 бит и низкий уровень шума. Разъем питания USB Type-C позволяет запитать прибор как от стандартного адаптера питания, так и от павербанка и проводить измерения в полевых условиях.
Особенности
- Сверхнизкий уровень собственных шумов
- Поддерживает график Боде и функцию AFG (встроенный одноканальный генератор сигналов произвольной формы)
- Вертикальное разрешение 12 бит
- Аналоговая полоса пропускания до 125 МГц, 4 аналоговых канала
- 16 цифровых каналов (логический пробник 16-ти канальный RIGOL PLA2216 - опция)
- Максимальная частота дискретизации в режиме реального времени 1,25 Гвыб/с
- Максимальная глубина памяти 50 МБ
- Возможность записи и воспроизведения до 500 000 осциллограмм
- Диапазон чувствительности по вертикали 200 мкВ/дел~10 В/дел
- В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с
- Поддержка 256-уровневой функции цифрового свечения в градациях серого в реальном времени
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков
- Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала
- Дисплей: цветной, сенсорный ЖК, диагональю 17,8 см высокой четкости с разрешением 1024 × 600 точек
- Обновленные органы управления Flex для более удобного интерактивного взаимодействия
- Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI
- Новый эргономичный дизайн, удобное управление
- Поддержка онлайн обновления
Технические характеристики
| Модель | DHO914 | DHO914S | DHO924 | DHO924S |
|---|---|---|---|---|
| Полоса пропускания | 125 МГц | 250 МГц | ||
| Время нарастания | ≤2,8 нс | ≤1,4 нс | ||
| График Боде и функция AFG | - | ✓ | - | ✓ |
| Кол-во каналов | 4 | |||
| Макс. скорость захвата осциллограмм | 30 000 осц/с (векторный режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
| Частота дискретизации | 1,25 Гвыб/с | |||
| Макс. глубина памяти | 50 МБ | |||
| Вертикальное разрешение | 12 бит | |||
| Обнаружение пиков | захват сбоев длительностью 1,6 нс | |||
| Дисплей | 7'' емкостной сенсорный ЖК, 1024 × 600 | |||
| Напряжение питания | DC 12 В, 4 A | |||
| Мощность | 48 Вт (при подключении к различным интерфейсам, USB-накопителю и пробникам) | |||
| Габариты | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вес | 1,78 кг (без упаковки) / 2,78 кг (в упаковке) | |||
Руководство пользователя
Загрузить руководство пользователя для RIGOL DHO914S (англ.).
Полные характеристики
Загрузить полные характеристики для RIGOL DHO914S (англ.).
Комплектация
- Цифровой осциллограф RIGOL DHO914S — 1 шт.
- Пассивный щуп PVP3150 (150 МГц) — 4 шт.
- Сетевой кабель питания – 1 шт.
- Кабель USB – 1 шт.
- Руководство пользователя – 1 шт.
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Четырехканальный
- С 16-канальным логическим анализатором
Тип цифрового осциллографа:
- Настольный
- Со встроенным генератором
- Сенсорный
Частота дискретизации цифрового осциллографа:
- 1,25 Гвыб/с
Объем памяти цифрового осциллографа:
- 50 МБ
Полоса пропускания цифрового осциллографа:
- 125 МГц
