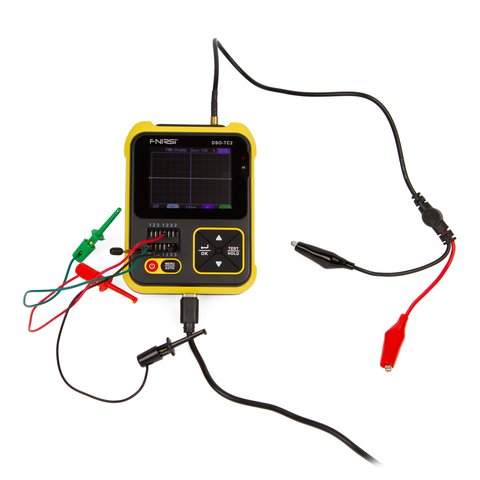

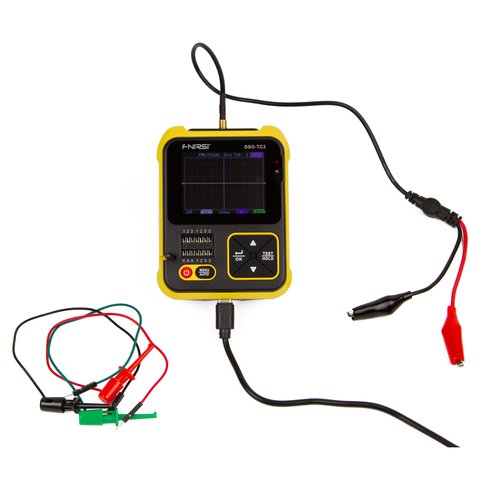

Цифровой осциллограф + тестер компонентов FNIRSI DSO-TC2

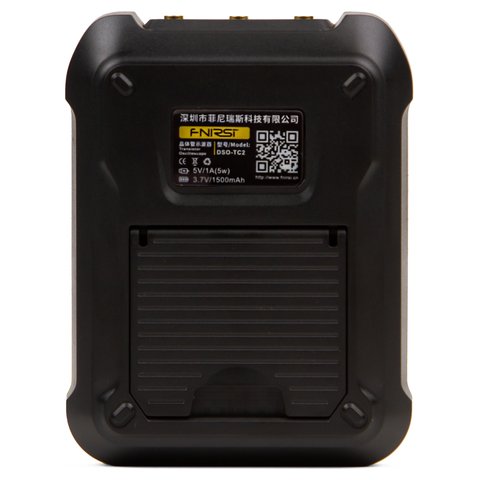

FNIRSI DSO-TC2 – это портативный и компактный цифровой осциллограф со встроенным ESR-тестером и генератор тестовых ШИМ-сигналов. Оснащен широкоформатным цветным TFT-дисплеем. Питается от встроенной перезаряжаемой литиевой батареи.

FNIRSI-TC2 работает в режиме осциллографа и тестера компонентов. При нажатии на кнопку питания вы будете попадать в интерфейс выбора режима. Нажимайте клавиши со стрелками [Вверх]/[Вниз] для выбора. Выберите "Mos Test" и нажмите [OK], чтобы войти в режим тестирования компонентов. Выберите режим "Осцилограф", нажмите клавишу [OK], чтобы войти в режим осциллографа.

В режиме Mos Test можно тестировать разные типы транзисторов, определять тип устройства, полярность выводов, hFE, напряжение включения, емкость соединения. Также можно тестировать емкость, сопротивление, компоненты индуктивности и т. д.

FNIRSI DSO-TC2 – это идеальное устройство для быстрого сопряжения транзисторов, выявления смешанных поверхностных компонентов, а также для тестирования небольших партий компонентов. В режиме осциллографа прибор используется для проверки формы сигнала цепи.

Особенности

• Многофункциональность: цифровой осциллограф, тестер электронных компонентов, генератор ШИМ-сигналов и другие функции в одном устройстве.
• Осциллограф имеет частоту дискретизации в реальном времени 2,5 Мвыб/с и полосу пропускания 200 кГц.
• Благодаря полной функции запуска (одиночный, обычный, автоматический), его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов.
• Измеряет сигнал напряжения до ±400 В.
• Режим автоматических измерений.

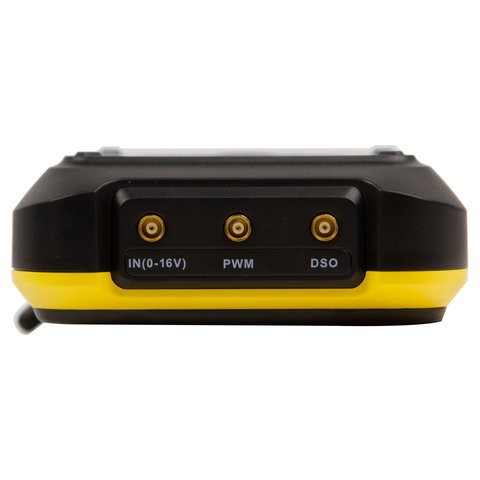

• Автономный генератор ШИМ-сигналов (80 кГц/5,0 В) с регулируемым коэффициентом заполнения.
• Устройство автоматически выявляет и измеряет разные транзисторы: NPN-транзисторы, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т. д., а также пассивные компоненты (резисторы, катушки индуктивности, конденсаторы и т. д).
• Автоматическое определение полярности выводов.

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для FNIRSI DSO-TC2 (англ.).

Комплектация

• Цифровой осциллограф + ESR-тестер FNIRSI DSO-TC2 — 1 шт.
• Руководство пользователя — 1 шт.
• Кабель Type-C — 1 шт.
• Щуп для тестирования компонентов — 1 шт.
• Упаковочная коробка — 1 шт.
• Адаптер — 1 шт.
• Стандартный осциллографический щуп — 1 шт.

Осциллографы и работа с ними

Количество каналов цифрового осциллографа:

• Одноканальный

Тип цифрового осциллографа:

• Портативный

Полоса пропускания цифрового осциллографа:

• 200 кГц

Диагональ экрана цифрового осциллографа:

• 2,4" TFT дисплей

Частота дискретизации цифрового осциллографа:

• 2,5 Гвыб/с
